Za profesionalnu nabavku, najvažnija pitanja nisu samo ukupna dužina i cijena. Kupci također trebaju potvrditi kompatibilnost stezaljke, potreban doseg, dužinu izolacijske motke, pogonski mehanizam, konstrukciju alata, primjenjive zahtjeve za ispitivanje i prateću dokumentaciju.

Glavne karakteristike proizvoda

• Izvedba shotgun stick / clampstick za sigurno hvatanje opreme
• Izolacijska motka od epoksidnog FRP-a za električne radove
• Klizni pogonski mehanizam za kontrolisano otvaranje i zatvaranje stezaljke
• Pogodno za kompatibilne stezaljke za uzemljenje, premosnike, konektore i manju opremu
• Dostupne fiksne i teleskopske izvedbe, zavisno od modela
• Podrška za prilagođavanje dužine i projektne konfiguracije
• Pogodno za komunalna preduzeća, trafostanice te održavanje prenosnih i distributivnih mreža

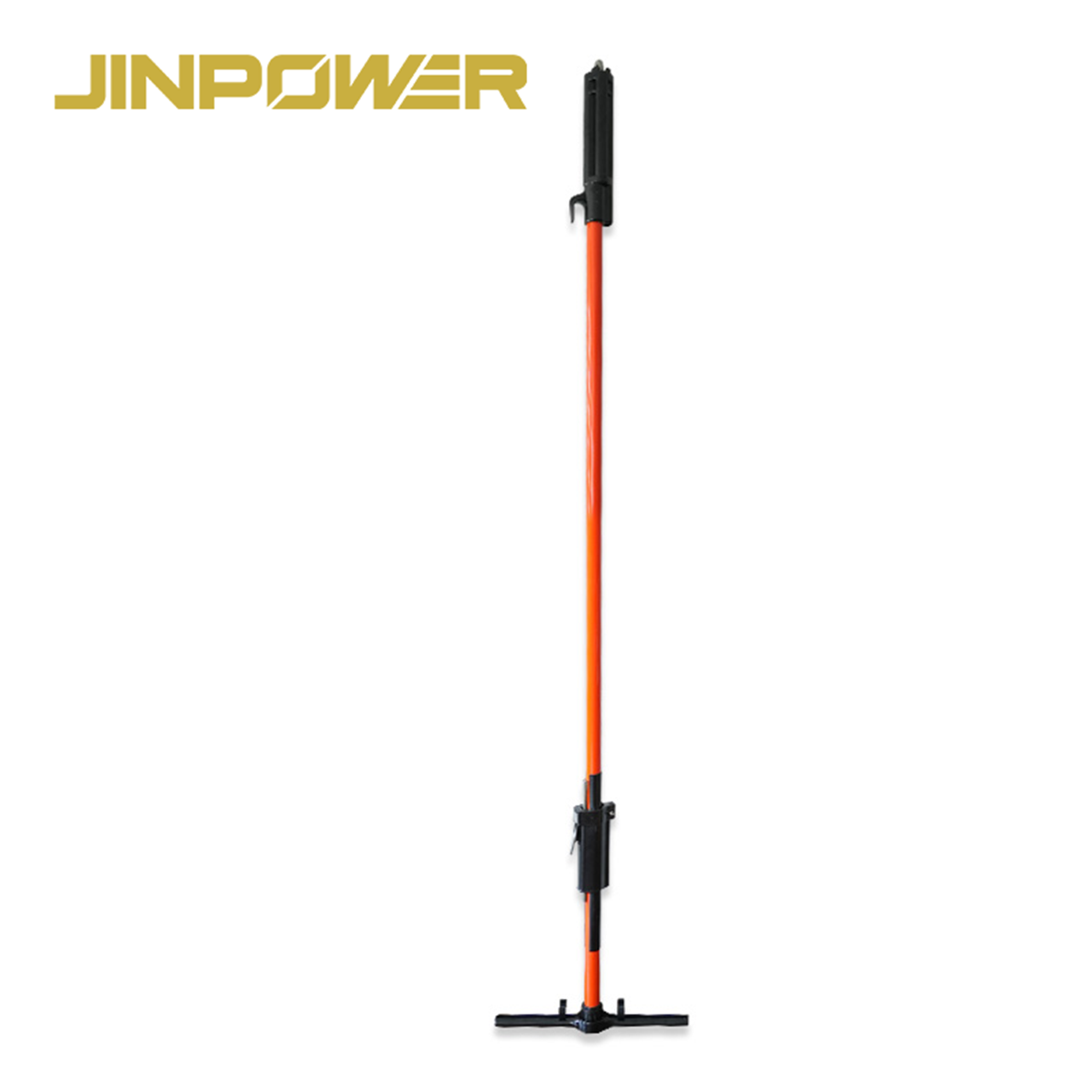

Šta je shotgun stick?

Shotgun stick je izolirani radni alat s glavom za hvatanje kojom se upravlja na daljinu. U elektroprivrednoj industriji često se naziva i clampstick ili clampstick tipa Grip-All.

Njegova glavna prednost je sigurna kontrola kompatibilne opreme. Umjesto oslanjanja samo na otvorenu kuku ili univerzalni nastavak, stezni mehanizam može zahvatiti ušicu za rukovanje, vijak stezaljke ili kompatibilni spojni element te ga držati dok rukovalac postavlja opremu.

Tipične primjene obuhvataju:

• Postavljanje i uklanjanje kompatibilnih stezaljki za uzemljenje
• Rukovanje premosnicima i konektorima
• Pozicioniranje paralelnih žljebnih stezaljki i druge opreme za vodove
• Rukovanje manjim komponentama na udaljenosti
• Održavanje komunalnih mreža i trafostanica

Tačno dozvoljeni zadatak zavisi od odabrane konfiguracije alata, kompatibilnog nastavka, radne procedure i programa električne sigurnosti.

Kako funkcioniše shotgun clampstick?

Shotgun stick objedinjuje mehanički sistem za hvatanje i izolacijsku radnu motku. Razumijevanje ovih dijelova pomaže kupcima da procijene hoće li alat odgovarati postojećim stezaljkama i terenskim procedurama.

Stezaljka ili glava za hvatanje

Glava stezaljke projektovana je tako da zahvati kompatibilnu opremu, kao što su ušice s vijkom stezaljke za uzemljenje, konektori ili spojni elementi za rukovanje.

U poređenju s otvorenom kukom, mehanizam za sigurno hvatanje omogućava rukovaocu bolju kontrolu nad zadržavanjem opreme prilikom njenog pozicioniranja ili preuzimanja.

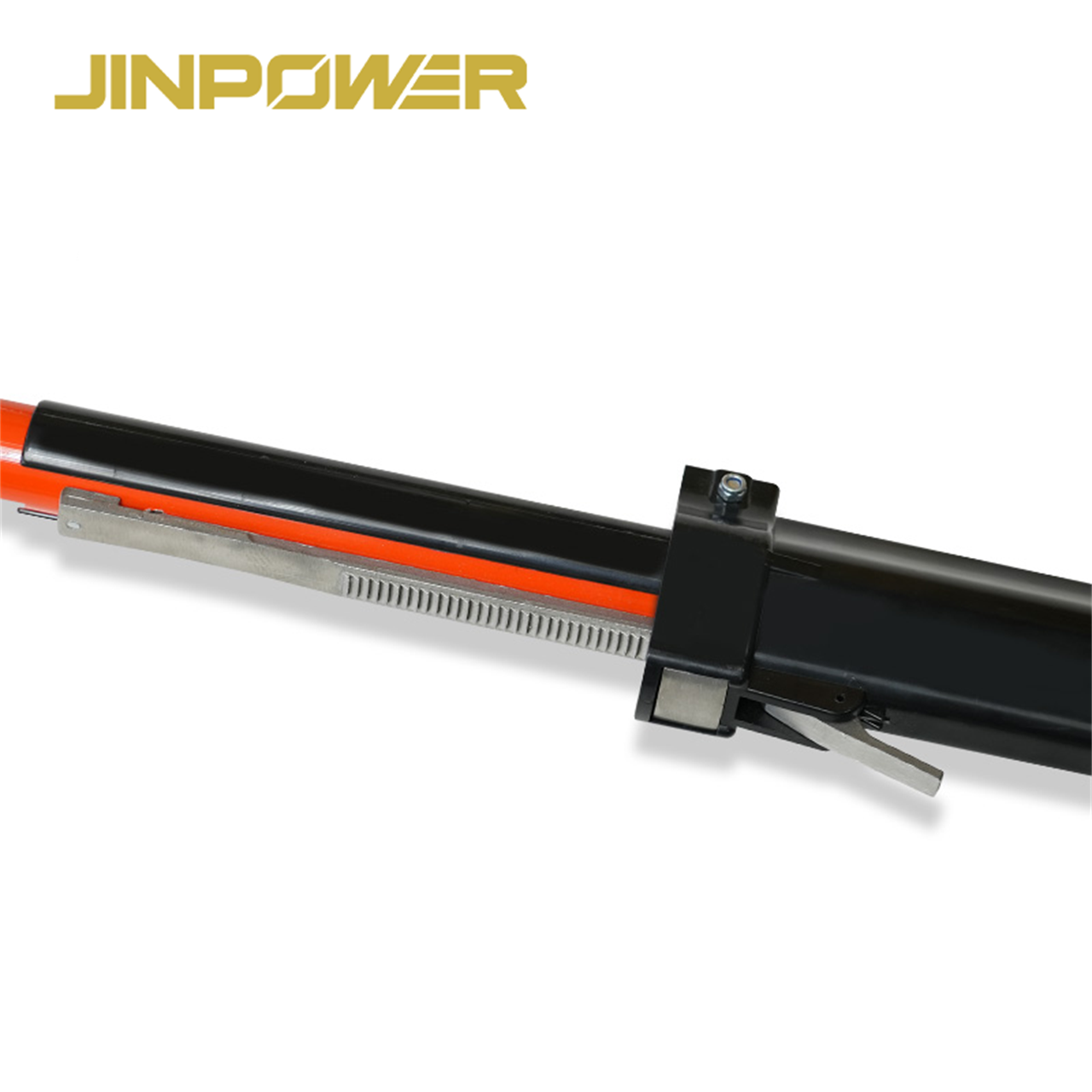

Klizni pogonski mehanizam

Pogonski mehanizam koristi klizni sistem upravljanja za otvaranje i zatvaranje glave za hvatanje s kraja alata na kojem se nalazi rukovalac.

Ovakva izvedba omogućava rukovaocu da upravlja stezaljkom bez približavanja ruke opremi kojom rukuje.

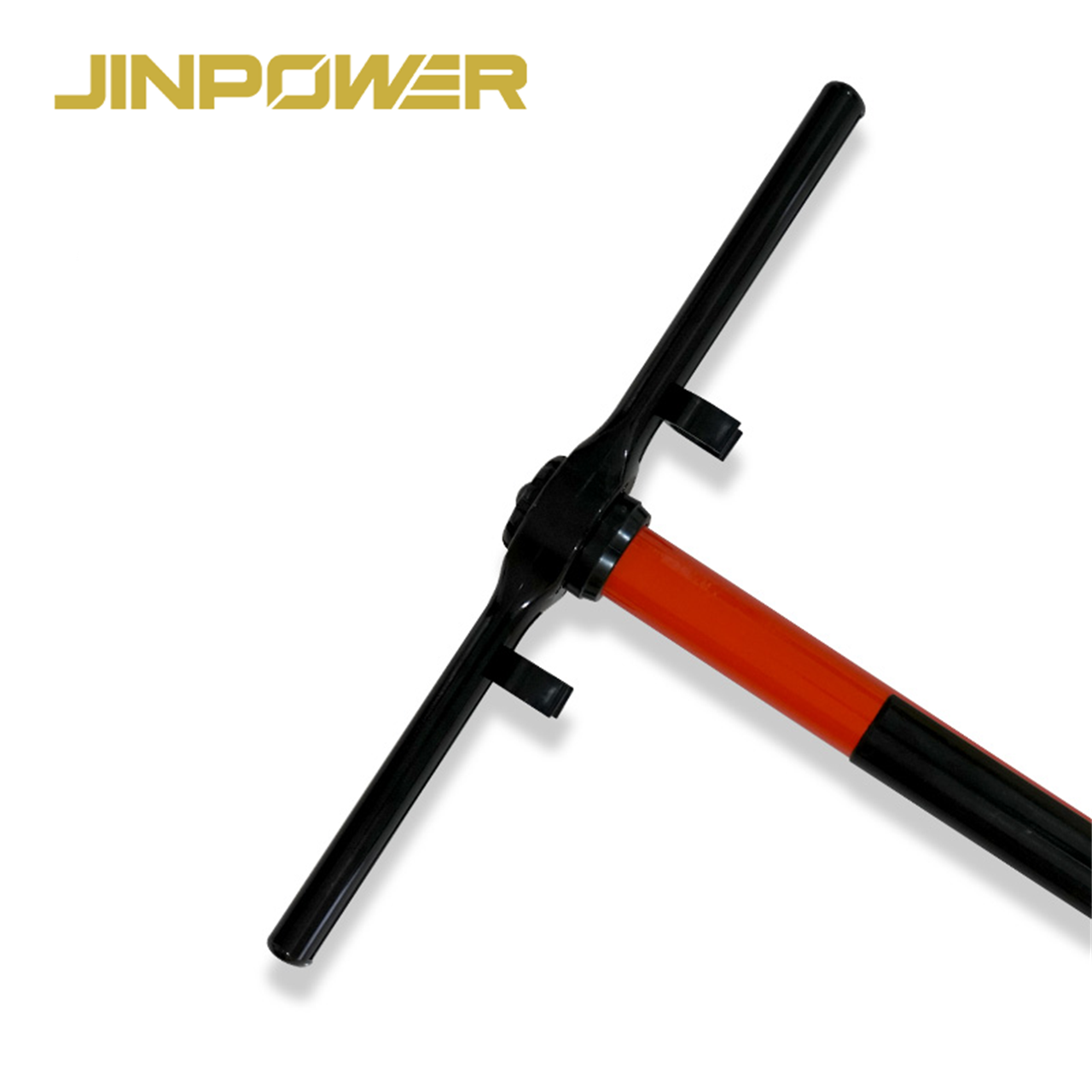

Izolacijska motka od FRP-a

Epoksidna FRP motka čini glavni izolacijski dio shotgun sticka.

Motka mora pružati električnu izolaciju i dovoljnu mehaničku krutost za kontrolisano rukovanje opremom na potrebnoj udaljenosti.

Sistem zaključavanja i otpuštanja

Pouzdan mehanizam za zaključavanje i otpuštanje važan je jer alat mora sigurno držati kompatibilnu opremu tokom pozicioniranja.

Prilikom nabavke i pregleda kupci trebaju provjeriti da li mehanizam radi glatko, da li se pouzdano zahvata i da li ima neuobičajeno zazora.

Koji dio shotgun sticka obezbjeđuje izolacijsku udaljenost?

Efektivni izolacijski dio ne treba poistovjećivati s ukupnom dužinom alata.

Izolacijski dio čini FRP motka. Glava za hvatanje, kuka, aktuator i druge mehaničke komponente mogu, zavisno od konstrukcije, sadržavati metalne dijelove koji provode struju.

Zato kupci pri specifikaciji dužine alata trebaju razlikovati ukupnu dužinu, dužinu izolacijske motke i radni doseg potreban za konkretan zadatak.

Shotgun stick u poređenju sa standardnim hot stickom

Oba proizvoda pripadaju široj grupi hot stick alata, ali služe za različite operativne zadatke.

Za opće sklopne radove i upotrebu s više nastavaka kupci mogu pogledati i Teleskopski hot stick trokutastog presjeka.

Da li su shotgun stick i štap za uzemljenje isto?

Ne baš.

Izrazštap za uzemljenje obično označava primjenu izolirane radne motke za postavljanje ili uklanjanje opreme za uzemljenje.

Izrazshotgun stick ili clampstick označava specifičan mehanizam za hvatanje kojim se upravlja kompatibilnim stezaljkama i opremom.

Kod projekata privremenog uzemljenja shotgun stick je samo radni alat. Kompletan sistem uzemljenja obuhvata i potrebne kablove za uzemljenje, stezaljke i spojnu opremu.

Pogledajte JINPOWERopremu za uzemljenje za srodne proizvode za privremeno uzemljenje.

Glavne primjene shotgun stick alata

Postavljanje i uklanjanje stezaljki za uzemljenje

Jedna od najčešćih primjena shotgun sticka jeste daljinsko pozicioniranje i uklanjanje kompatibilnih stezaljki za privremeno uzemljenje.

Mehanizam za hvatanje pomaže da se stezaljka zadrži dok je rukovalac postavlja u skladu s odobrenom metodom uzemljenja.

Za kompletne sklopove za uzemljenje kupci mogu pogledatiprijenosni komplet za uzemljenje i kratki spoj.

Rukovanje premosnicima i konektorima

Clampstick se može koristiti za hvatanje i premještanje kompatibilnih premosnika, konektora i spojnih elemenata kada je potrebno sigurno upravljanje opremom na udaljenosti.

Radovi na nadzemnim distributivnim vodovima

Ekipe za održavanje distributivnih vodova mogu koristiti shotgun stick pri postavljanju, uklanjanju ili premještanju kompatibilne opreme za vodove, uz poštovanje radne metode i sigurnosnih granica približavanja propisanih za zadatak.

Održavanje trafostanica

Shotgun stick može se koristiti za rukovanje opremom u trafostanicama kada direktan pristup rukom nije prikladan i kada je potreban kontrolisani doseg.

Održavanje prenosnih mreža i komunalne infrastrukture

Duže ili teleskopske izvedbe mogu se koristiti za zadatke koji zahtijevaju veći doseg. Konačni izbor alata treba zasnivati na položaju rukovaoca, geometriji opreme, potrebnoj izolacijskoj udaljenosti i preciznosti rukovanja.

Tehničke specifikacije

JINPOWER shotgun stick alati mogu se konfigurisati prema različitim zahtjevima komunalnih preduzeća i projekata. Tačne dimenzije, zahtjeve za ispitivanje i dodatnu opremu treba potvrditi za odabrani model.

Ako projekat zahtijeva određeno dielektrično ispitivanje, standard, prečnik motke, ukupnu dužinu, radnu dužinu, spoj glave ili dodatnu opremu, navedite to u RFQ-u umjesto da se oslanjate na opći opis modela.

Fiksni ili teleskopski shotgun stick

Konstrukciju treba odabrati prema potrebnom dosegu, transportu i ujednačenosti uslova na terenu.

Dostupnost treba potvrditi prilikom izrade ponude jer se ne isporučuju sve kombinacije glave i dužine u svakoj konstrukcijskoj izvedbi.

Kako odabrati odgovarajući shotgun stick

1. Počnite od zadatka

Prvo odredite čime rukovalac treba rukovati:

• Stezaljkom za uzemljenje
• Premosnikom
• Konektorom
• Paralelnom žljebnom stezaljkom
• Drugom kompatibilnom opremom za vodove

Zadatak preciznije određuje spoj glave i potrebni nivo kontrole nego sam napon sistema.

2. Potvrdite kompatibilnost stezaljke

Ne treba pretpostaviti da shotgun stick odgovara svakoj stezaljci za uzemljenje.

Važne stavke obuhvataju:

• Ušicu vijka stezaljke ili spoj za rukovanje
• Geometriju tačke hvatanja
• Potrebno otvaranje i zadržavanje
• Zahtjev za momentom
• Način rukovanja

Za usklađivanje s projektom kupci uz upit mogu dostaviti model stezaljke, crtež ili jasnu fotografiju proizvoda.

3. Definišite potreban doseg

Ne birajte dužinu samo prema naponu sistema.

Potreban doseg zavisi od:

• Položaja rukovaoca
• Visine opreme
• Geometrije konstrukcije
• Potrebne udaljenosti približavanja
• Stvarne dužine izolacijskog dijela motke
• Preciznosti zadatka

4. Odaberite fiksnu ili teleskopsku konstrukciju

Fiksni alat odgovara kada je radna udaljenost predvidiva. Teleskopska izvedba može olakšati transport i omogućiti promjenjivi doseg kada se položaji opreme razlikuju.

5. Provjerite glavu i pogonski mehanizam

Provjerite može li glava za hvatanje sigurno držati predviđenu opremu i da li klizni mehanizam omogućava glatko i pouzdano zahvatanje.

6. Potvrdite primjenjive standarde i zahtjeve za ispitivanje

Komunalna preduzeća i EPC projekti mogu propisati posebne zahtjeve za FRP alat za rad pod naponom, dielektrična ispitivanja, dokumente o prihvatu ili interne standarde.

7. Potvrdite dokumentaciju prije proizvodnje

U specifikaciji nabavke navedite potrebnu dokumentaciju, uključujući tehnički list, izvještaj o ispitivanju, oznake, serijsku identifikaciju ili dokumentaciju o inspekciji.

Kompatibilnost stezaljke je važna

Kompatibilnost stezaljke jedna je od najvažnijih stavki pri kupovini shotgun sticka.

Odgovarajuća dužina motke ne rješava neusklađenost spoja glave. Clampstick mora moći sigurno zahvatiti stvarnu opremu i otpustiti je u skladu s odobrenom radnom metodom.

ASTM F711 i zahtjevi za alat za rad pod naponom

ASTM F711 važan je referentni standard za šipke i cijevi od plastike ojačane staklenim vlaknima, ispunjene pjenom, namijenjene za upotrebu u alatima za rad pod naponom.

Važno je razlikovati da se ASTM F711 odnosi na izolacijsku FRP šipku ili cijev. Sam po sebi ne propisuje sve spojne elemente i nastavke koji čine kompletan shotgun stick.

Zato kupci trebaju razmotriti kompletan alat na dva nivoa:

• Električne i mehaničke performanse izolacijskog dijela od FRP-a
• Mehaničku kompatibilnost i funkciju glave stezaljke, aktuatora, spojnih elemenata i nastavaka

Pozivanje na ASTM F711 za FRP motku ne treba smatrati automatskim certificiranjem svih mehaničkih nastavaka na kompletnom alatu.

Referenca U.S. OSHA za alate za rad pod naponom

Za kupce koji rade prema zahtjevima U.S. OSHA, 29 CFR 1910.269 sadrži posebne odredbe za alate za rad pod naponom.

Za FRP šipke, cijevi i motke, zahtjev za konstrukciju OSHA uključuje minimalno ispitivanje izdržljivosti na 100,000 volti po stopi dužine tokom 5 minuta ili ekvivalentnu metodu koju propis dozvoljava.

OSHA također zahtijeva da se alati za rad pod naponom svakodnevno prije upotrebe obrišu i vizuelno pregledaju zbog nedostataka. Ako bi onečišćenje ili oštećenje moglo negativno uticati na izolacijska svojstva ili mehaničku cjelovitost, alat se mora povući iz upotrebe radi propisanog pregleda i ispitivanja prije ponovne upotrebe.

Ovi zahtjevi OSHA predstavljaju regulatorne reference za odgovarajuća radna mjesta u SAD-u. Ne treba ih predstavljati kao „OSHA certifikat” proizvoda.

Ispitivanje i prihvat kupca

Shotgun stick ne treba prihvatiti samo zato što motka izgleda čisto i glava stezaljke se pravilno otvara.

Profesionalna nabavka treba obuhvatiti pregled izolacijskih performansi i mehaničke funkcije.

Pregled shotgun sticka prije upotrebe

Pregled treba obuhvatiti stanje električne izolacije i mehanički rad.

Pregledajte FRP motku

Provjerite ima li:

• Pukotina
• Dubokih ogrebotina
• Površinskog habanja
• Onečišćenja
• Vlage
• Oštećenog završnog sloja
• Drugih stanja koja mogu uticati na cjelovitost izolacije

Pregledajte glavu stezaljke

Provjerite čeljust, glavu i pripadajuće spojne elemente da li imaju:

• Habanje
• Koroziju
• Deformacije
• Pukotine
• Labave spojne elemente
• Oštećenja koja utiču na zahvatanje stezaljke

Provjerite klizni mehanizam

Mehanizam treba raditi glatko i omogućavati pouzdano zahvatanje bez neočekivanog otpuštanja ili prekomjernog zazora.

Provjerite teleskopske brave, ako postoje

Kod teleskopskih modela prije izvlačenja alata provjerite površine segmenata i tačke zaključavanja.

Provjerite oznake i status ispitivanja

Propisane oznake, serijska identifikacija te zapisi o pregledima ili ispitivanjima trebaju ostati čitljivi i sljedivi u skladu s programom sigurnosti korisnika.

Čišćenje, skladištenje i periodični pregledi

FRP alate za rad pod naponom treba održavati čistim i suhim te ih tokom transporta i skladištenja zaštititi od oštećenja.

Dobre prakse upravljanja obuhvataju:

• Održavajte FRP površinu čistom i suhom
• Izbjegavajte nepotreban kontakt s prljavštinom, uljem i štetnim hemikalijama
• Zaštitite motku od dubokih ogrebotina i udaraca
• Alat skladištite tako da se duge motke ne savijaju i ne oštete mehanički
• Zaštitite glavu za hvatanje od deformacije
• Vodite evidenciju o pregledima i ispitivanjima kada je to potrebno

Za radove regulisane U.S. OSHA, alati za rad pod naponom koji služe kao primarna zaštita zaposlenih moraju se svake dvije godine povući iz upotrebe radi pregleda, čišćenja, popravke i ispitivanja propisanih u OSHA 1910.269, a i ranije kada to zahtijevaju nedostaci ili onečišćenje.

Na ostalim tržištima treba slijediti primjenjiva pravila komunalnih preduzeća, lokalne propise, uputstva proizvođača i program održavanja poslodavca, umjesto primjene jednog univerzalnog intervala širom svijeta.

Kada shotgun stick treba povući iz upotrebe?

Alat ne treba ostati u upotrebi kada postoji sumnja u njegova izolacijska svojstva ili mehaničku cjelovitost.

Tipični razlozi za povlačenje iz upotrebe obuhvataju:

• Napuknut ili duboko izgreban FRP
• Onečišćenje koje se ne može pravilno ukloniti
• Oštećen ili jako istrošen završni sloj motke
• Vlaga ili stanje koje može uticati na izolaciju
• Deformiranu ili oštećenu glavu stezaljke
• Nepouzdan mehanizam za zaključavanje ili otpuštanje
• Labave mehaničke komponente
• Oštećen sistem zaključavanja teleskopske motke
• Neuspješan propisani električni ili mehanički pregled

Shotgun stick kao dio sistema za uzemljenje i električnu sigurnost

Shotgun stick je radni alat. Ne zamjenjuje provjeru napona, kablove za uzemljenje, stezaljke za uzemljenje ni drugu sigurnosnu opremu propisanu radnom metodom.

Za šire planiranje projekta, srodne kategorije proizvoda JINPOWER obuhvataju:

• Hot stick alati i izolirani radni alati
• Oprema za uzemljenje
• Detektori napona
• Prenosni kompleti za uzemljenje i kratki spoj

To komunalnim preduzećima i EPC izvođačima omogućava nabavku komplementarnih alata za provjeru napona, izolirani rad i privremeno uzemljenje, umjesto da clampstick kupuju kao zaseban proizvod.

Šta JINPOWER provjerava prije isporuke

Za projektne i distributerske narudžbe, pregled prije isporuke treba potvrditi da isporučeni alat odgovara odobrenoj konfiguraciji.

Stavke pregleda mogu obuhvatati:

• Konfiguraciju shotgun sticka
• Stanje FRP motke
• Navedenu dužinu i konstrukciju
• Konfiguraciju glave stezaljke
• Rad kliznog mehanizma
• Teleskopske brave, gdje je primjenjivo
• Usklađenost dodatne opreme
• Oznake i etiketiranje proizvoda
• Ambalažu
• Usklađenost tehničke dokumentacije

Ako specifikacija nabavke sadrži poseban zahtjev za prihvat na osnovu dielektričnog ispitivanja ili zahtjev za inspekciju treće strane, treba ga usaglasiti prije proizvodnje.

OEM i projektna konfiguracija

JINPOWER pruža podršku komunalnim preduzećima, distributerima električne opreme, izvođačima i EPC kupcima kroz projektne konfiguracije shotgun stick alata.

U zavisnosti od odabranog dizajna, projektni razgovori mogu obuhvatiti:

• Fiksnu ili teleskopsku konstrukciju
• Potrebnu ukupnu dužinu i doseg
• Konfiguraciju glave stezaljke
• Kompatibilnu dodatnu opremu
• Serijsku identifikaciju
• Jezik etikete
• Zaštitnu navlaku ili izvoznu ambalažu
• Tehničku dokumentaciju i dokumentaciju o ispitivanju
• Raspored isporuke većih količina

Zašto nabaviti shotgun stick od JINPOWER-a?

Usmjerenost na električnu sigurnost i alate za komunalnu infrastrukturu

JINPOWER isporučuje alate za električnu sigurnost za komunalna preduzeća, trafostanice i industrijske električne primjene, što omogućava odabir shotgun sticka u okviru šireg sistema opreme za električnu sigurnost.

Oprema za uzemljenje i hot stick alati u jednom sistemu proizvoda

Budući da JINPOWER isporučuje i hot stick alate i opremu za uzemljenje, projektni razgovori mogu obuhvatiti radnu motku zajedno s kompatibilnim primjenama za uzemljenje, umjesto da se alat i stezaljka tretiraju kao potpuno odvojene nabavke.

Konfiguracija prema primjeni

Umjesto odabira samo prema dužini motke, kupci mogu dostaviti podatke o stezaljci, zadatku, geometriji opreme i potrebnom dosegu kako bi se konfiguracija mogla preciznije razmotriti.

Podrška za dokumentaciju pri projektnoj nabavci

Tehnička dokumentacija, etiketiranje i zahtjevi za prihvat mogu se razmotriti prije potvrde narudžbe kako bi se smanjila mogućnost neusklađenosti tokom odobravanja projekta.

Šta navesti u RFQ-u za shotgun stick

Kvalitetan RFQ za shotgun stick treba opisati stvarni radni zadatak, a ne samo zatražiti „visokonaponsku motku”.

Često postavljana pitanja o shotgun stick alatima

Kako se još naziva shotgun stick?

Shotgun stick se obično naziva clampstick. U komunalnoj industriji slični alati s mehanizmom za sigurno hvatanje mogu se nazivati i clampstick alati tipa Grip-All.

Za šta se shotgun stick uglavnom koristi?

Uglavnom se koristi za hvatanje, pozicioniranje, postavljanje ili preuzimanje kompatibilnih stezaljki za uzemljenje, premosnika, konektora i druge električne opreme s kontrolisane radne udaljenosti.

Da li je shotgun stick isto što i standardni hot stick?

Ne. Shotgun stick je vrsta hot sticka s mehanizmom za sigurno hvatanje. Standardni hot stick može koristiti kuku ili univerzalni nastavak za guranje, povlačenje, sklapanje ili opće rukovanje alatom.

Može li se shotgun stick koristiti kao štap za uzemljenje?

Može, ako je odabrana shotgun glava kompatibilna sa stezaljkom za uzemljenje i ako je to dozvoljeno radnom metodom. Međutim, ne koristi svaki štap za uzemljenje mehanizam za hvatanje tipa shotgun.

Kako mogu znati da li moja stezaljka za uzemljenje odgovara shotgun sticku?

Provjerite ušicu za rukovanje stezaljkom, geometriju hvatanja, potreban moment i spoj glave. Za usklađivanje pri nabavci dostavite model stezaljke, dimenzije, crtež ili fotografiju.

Kako odabrati dužinu shotgun sticka?

Odaberite dužinu prema položaju rukovaoca, potrebnoj udaljenosti približavanja, visini opreme, potrebnom dosegu i stvarnom izolacijskom dijelu motke. Alat nemojte birati samo prema naponu sistema.

Da li se metalna glava shotgun sticka računa kao izolacijska udaljenost?

FRP motka je izolacijski dio. Metalne mehaničke komponente u glavi za hvatanje ili aktuatoru ne treba automatski računati kao dio radne izolacijske udaljenosti.

Da li ASTM F711 obuhvata kompletan shotgun stick?

ASTM F711 se posebno odnosi na FRP izolacijske šipke i cijevi ispunjene pjenom koje se koriste u alatima za rad pod naponom. Spojni elementi i nastavci nisu obuhvaćeni specifikacijom za FRP šipke/cijevi, pa je potrebno pregledati i mehaničku konfiguraciju kompletnog alata.

Kako pregledati shotgun stick?

Pregledajte FRP motku zbog onečišćenja i oštećenja, provjerite glavu stezaljke i spojne elemente, uvjerite se da klizni mehanizam radi glatko te pregledajte teleskopske brave, gdje je primjenjivo. Slijedite primjenjivi standard, proceduru poslodavca i uputstva proizvođača.

Može li JINPOWER prilagoditi dužinu shotgun sticka?

Zahtjevi za prilagođenu dužinu i konfiguraciju mogu se razmotriti prema primjeni, konstrukciji, spoju stezaljke, količini i projektnoj specifikaciji.

Zatražite informacije o shotgun sticku

Ako nabavljate shotgun stick ili clampstick za privremeno uzemljenje, održavanje prenosnih i distributivnih mreža, radove u trafostanicama ili rukovanje električnom opremom, pošaljite JINPOWER-u zahtjeve za primjenu.

Za bržu provjeru konfiguracije navedite stezaljku ili opremu kojom će se rukovati, napon sistema, potreban doseg, željenu fiksnu ili teleskopsku izvedbu, primjenjivi standard, količinu i potrebnu dokumentaciju.

Ako niste sigurni u kompatibilnost stezaljke, model proizvoda, tehnički crtež ili jasna fotografija mogu nam pomoći da prije ponude provjerimo potreban spoj glave.
