Для професійних закупівель важливі не лише загальна довжина та ціна. Покупцям також слід перевірити сумісність із затискачем, необхідний робочий виліт, довжину ізоляційної штанги, робочий механізм, конструкцію інструмента, застосовні вимоги до випробувань і супровідну документацію.

Основні характеристики продукту

• Конструкція типу shotgun stick / clampstick для надійного захоплення арматури
• Ізоляційна штанга з епоксидного FRP для електротехнічних робіт
• Ковзний робочий механізм для контрольованого відкривання та закривання затискної головки
• Підходить для сумісних заземлювальних затискачів, перемичок, з’єднувачів і дрібної арматури
• Залежно від моделі доступні фіксовані та телескопічні виконання
• Підтримка виготовлення за індивідуальною довжиною та конфігурацією проєкту
• Підходить для обслуговування енергетичних підприємств, підстанцій, систем передачі та розподілу електроенергії

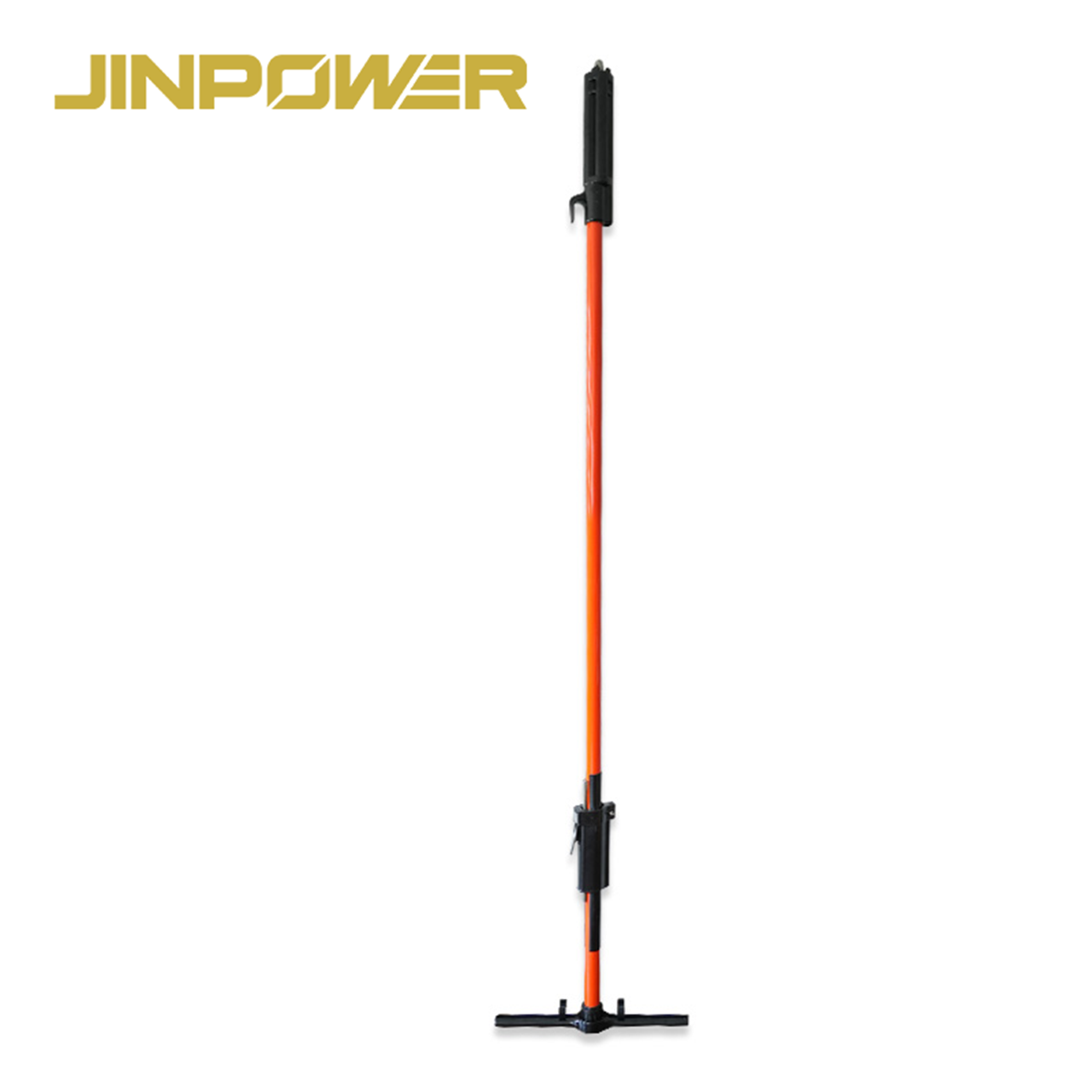

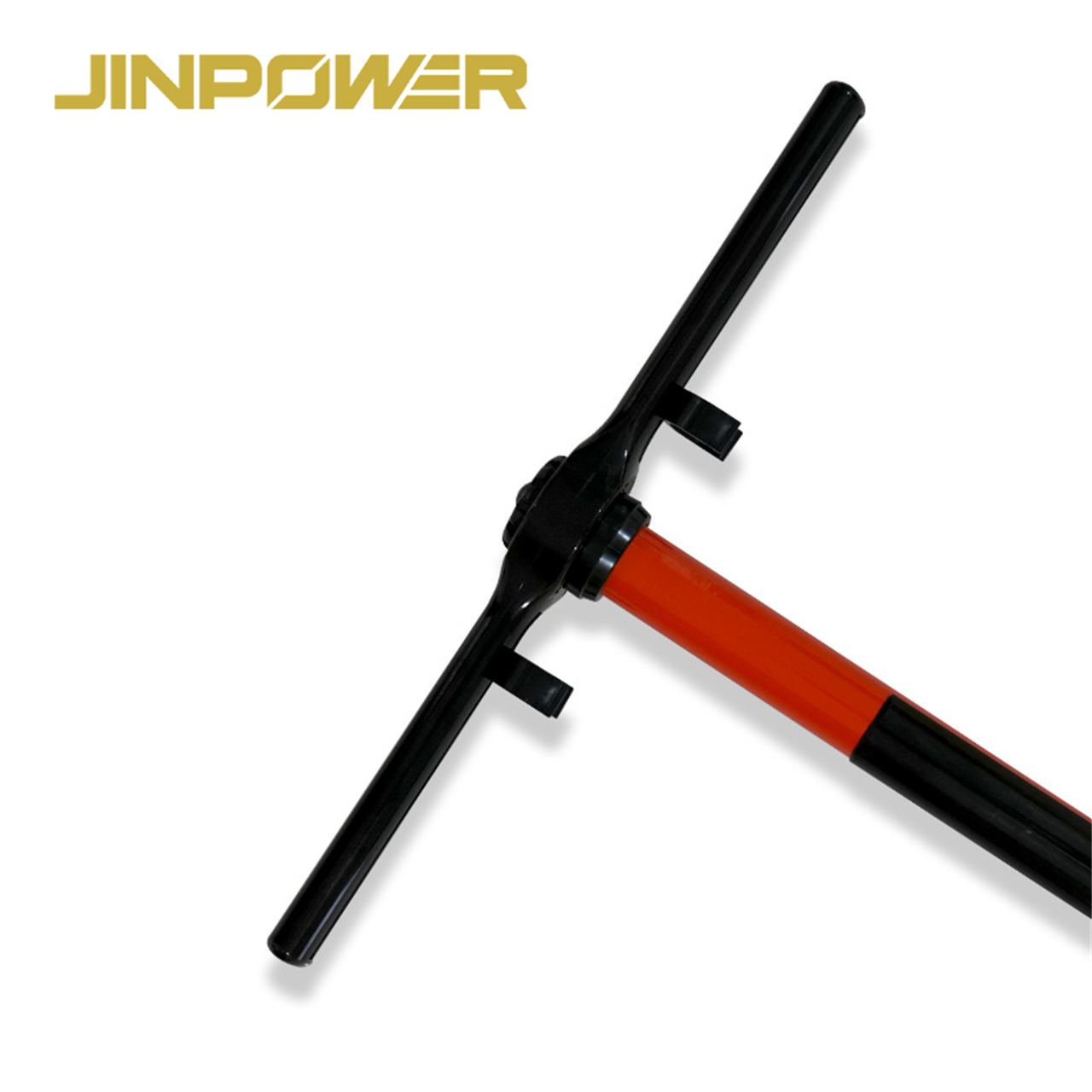

Що таке shotgun stick?

Shotgun stick — це ізольований робочий інструмент із дистанційно керованою захоплювальною головкою. В електроенергетичній галузі його також часто називають clampstick або clampstick типу Grip-All.

Його головна перевага — надійний контроль сумісної арматури. На відміну від відкритого гака чи універсального кріплення, затискний механізм може захопити робоче вушко, гвинт затискача або сумісний фітинг і утримувати його, поки оператор встановлює арматуру в потрібне положення.

Типові сфери застосування:

• Встановлення та зняття сумісних заземлювальних затискачів
• Робота з перемичками та з’єднувачами
• Установлення паралельних пазових затискачів та іншої лінійної арматури
• Робота з дрібними компонентами на відстані
• Технічне обслуговування електромереж і підстанцій

Допустимість конкретної операції залежить від обраної конфігурації інструмента, сумісного приладдя, робочої процедури та програми електробезпеки.

Як працює shotgun clampstick?

Shotgun stick поєднує механічну систему захоплення з ізоляційною робочою штангою. Розуміння цих компонентів допоможе покупцям оцінити, чи сумісний інструмент із наявними затискачами та робочими процедурами.

Затискна або захоплювальна головка

Затискна головка призначена для роботи із сумісною арматурою, як-от гвинтові вушка заземлювальних затискачів, з’єднувачі або робочі фітинги.

Порівняно з відкритим гаком механізм надійного захоплення дає оператору змогу краще контролювати утримання дрібної арматури під час її встановлення або зняття.

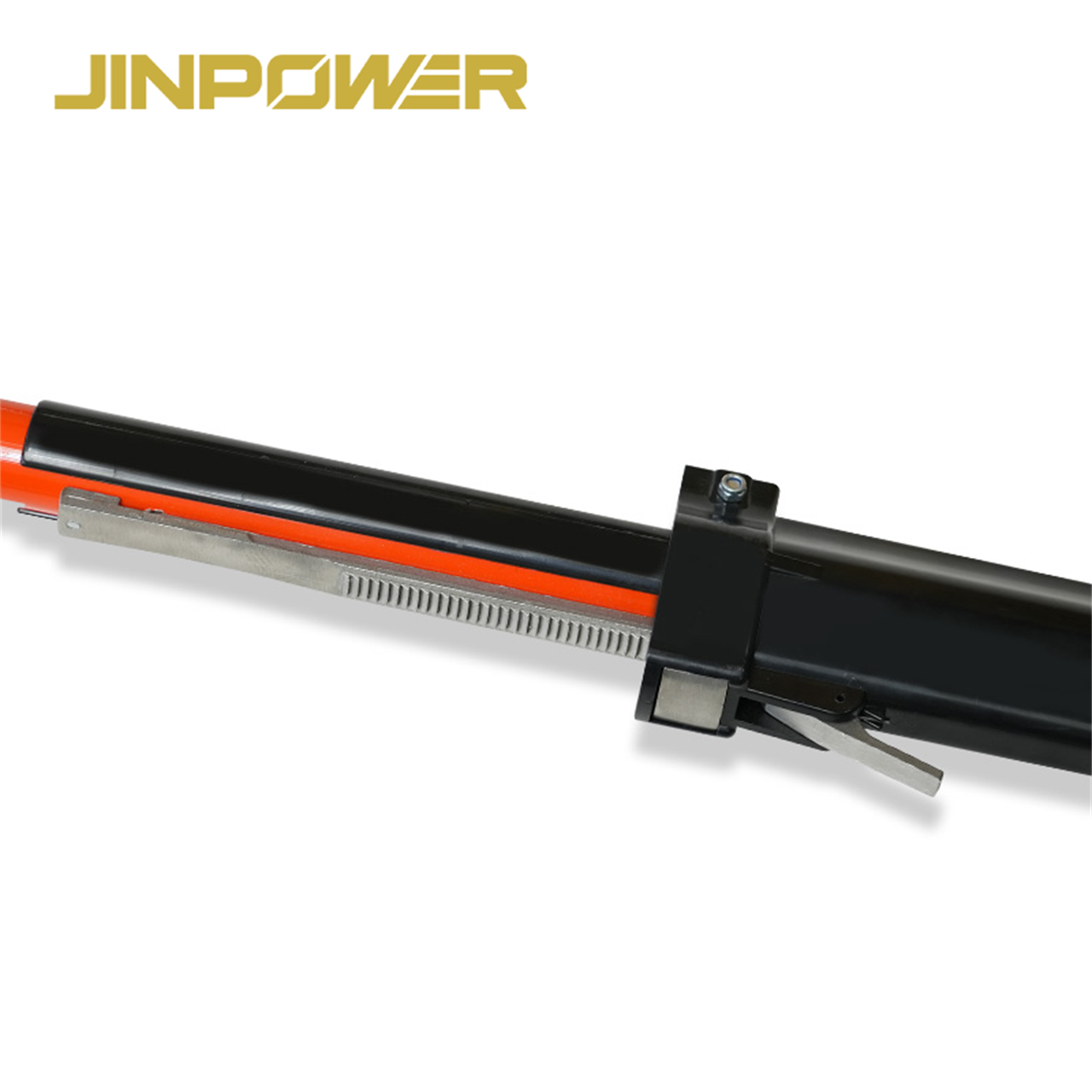

Ковзний робочий механізм

У робочому механізмі використовується ковзний елемент керування, який відкриває та закриває захоплювальну головку з боку оператора.

Така конструкція дає змогу керувати затискачем, не наближаючи руку до арматури, з якою виконують роботу.

Ізоляційна штанга з FRP

Штанга з епоксидного FRP утворює основну ізоляційну частину shotgun stick.

Штанга має забезпечувати як електричну ізоляцію, так і достатню механічну жорсткість для контрольованої роботи з арматурою на відстані.

Система блокування та розблокування

Надійний механізм блокування та розблокування важливий, оскільки інструмент має надійно утримувати сумісну арматуру під час її встановлення.

Під час закупівлі та огляду слід перевірити плавність ходу, надійне зчеплення та відсутність надмірного люфту в механізмі.

Яка частина shotgun stick забезпечує ізоляційну відстань?

Ефективну ізоляційну частину не слід плутати із загальною довжиною інструмента.

Ізоляційну частину утворює штанга з FRP. Захоплювальна головка, гак, привод та інші механічні компоненти залежно від конструкції можуть містити струмопровідні металеві деталі.

Тому, визначаючи довжину інструмента, покупцям слід розрізняти загальну довжину, довжину ізоляційної штанги та робочий виліт, необхідний для конкретного завдання.

Shotgun stick і стандартна ізолювальна оперативна штанга: порівняння

Обидва вироби належать до ширшої категорії оперативних штанг, але призначені для вирішення різних робочих завдань.

Для загальних операцій перемикання та роботи з різними насадками покупці також можуть ознайомитися з трикутною телескопічною оперативною штангою.

Shotgun stick і заземлювальна штанга — це одне й те саме?

Не зовсім.

Термін заземлювальна штанга зазвичай позначає ізольовану робочу штангу, яку використовують для встановлення або зняття заземлювального обладнання.

Термін shotgun stick або clampstick позначає конкретний механізм захоплення, призначений для роботи із сумісними затискачами та арматурою.

Для проєктів тимчасового заземлення shotgun stick є лише робочим інструментом. Повна система заземлення також включає необхідні заземлювальні кабелі, затискачі та з’єднувальну арматуру.

Перегляньте розділ JINPOWER Заземлювальне обладнання, щоб ознайомитися з відповідними виробами для тимчасового заземлення.

Основні сфери застосування shotgun stick

Встановлення та зняття заземлювальних затискачів

Одна з найпоширеніших сфер застосування shotgun stick — дистанційне встановлення та зняття сумісних затискачів для тимчасового заземлення.

Механізм захоплення допомагає утримувати затискач, поки оператор встановлює його відповідно до затвердженого способу заземлення.

Для комплектних систем заземлення покупці можуть переглянути переносний комплект заземлення та захисту від короткого замикання.

Робота з перемичками та з’єднувачами

Clampstick можна використовувати для захоплення та переміщення сумісних перемичок, з’єднувачів і фітингів, коли потрібен контроль над арматурою на відстані.

Роботи на повітряних розподільчих лініях

Бригади, що обслуговують розподільчі лінії, можуть використовувати shotgun stick для встановлення, зняття або переміщення сумісної лінійної арматури, дотримуючись необхідних для завдання методики робіт і меж наближення.

Технічне обслуговування підстанцій

Shotgun stick може використовуватися для робіт з арматурою на підстанціях, коли прямий доступ рукою є недоцільним і потрібна контрольована робоча відстань.

Технічне обслуговування ліній електропередачі та електромереж

Виконання зі збільшеною довжиною або телескопічною конструкцією підходять для робіт, де потрібен більший виліт. Остаточний вибір інструмента має враховувати робоче положення, геометрію обладнання, необхідну ізоляційну відстань і точність керування.

Технічні характеристики

Shotgun stick від JINPOWER можна конфігурувати відповідно до різних вимог енергетичних підприємств і проєктів. Точні розміри, вимоги до випробувань і приладдя слід уточнювати для вибраної моделі.

Якщо для проєкту потрібне конкретне випробування на електричну міцність, стандарт, діаметр штанги, загальна довжина, робоча довжина, інтерфейс головки або приладдя, зазначте це в запиті пропозиції (RFQ), а не покладайтеся на загальний опис моделі.

Фіксований чи телескопічний shotgun stick

Конструкцію слід вибирати з урахуванням робочого вильоту, транспортування та стабільності роботи в польових умовах.

Наявність слід підтвердити під час отримання комерційної пропозиції, оскільки не кожну конфігурацію головки та довжини постачають у кожному конструктивному виконанні.

Як вибрати відповідний shotgun stick

1. Почніть із визначення завдання

Спочатку визначте, з чим оператор має працювати:

• Заземлювальний затискач
• Перемичка
• З’єднувач
• Паралельний пазовий затискач
• Інша сумісна лінійна арматура

Завдання точніше визначає потрібний інтерфейс головки та необхідний рівень керування, ніж сама лише напруга системи.

2. Перевірте сумісність із затискачем

Не слід вважати, що shotgun stick підходить до будь-якого заземлювального затискача.

Важливі параметри:

• Вушко гвинта затискача або робочий інтерфейс
• Геометрія точки захоплення
• Необхідний ступінь відкривання та надійність утримання
• Необхідний крутний момент
• Спосіб роботи

Щоб перевірити сумісність для проєкту, покупці можуть додати до запиту модель затискача, креслення або чітке фото виробу.

3. Визначте необхідний робочий виліт

Не обирайте довжину лише за напругою системи.

Необхідний виліт залежить від:

• Положення оператора
• Висоти обладнання
• Геометрії конструкції
• Необхідної відстані наближення
• Фактичної ізоляційної частини штанги
• Точності виконання завдання

4. Виберіть фіксовану чи телескопічну конструкцію

Фіксований інструмент підходить, коли робоча відстань передбачувана. Телескопічна конструкція спрощує транспортування та дає змогу змінювати виліт, якщо положення обладнання відрізняються.

5. Перевірте головку та робочий механізм

Переконайтеся, що захоплювальна головка надійно утримує потрібну арматуру, а ковзний механізм забезпечує плавне та надійне зчеплення.

6. Уточніть застосовні стандарти та вимоги до випробувань

Енергетичні підприємства та проєкти EPC можуть визначати особливі вимоги до FRP-інструментів для робіт під напругою, випробувань на електричну міцність, приймальної документації або внутрішніх стандартів.

7. Погодьте документацію до початку виробництва

Укажіть у специфікації закупівлі необхідні документи, зокрема технічний паспорт, протокол випробувань, маркування, серійний номер або документацію щодо огляду.

Сумісність із затискачем має значення

Сумісність із затискачем — один із найважливіших критеріїв під час купівлі shotgun stick.

Відповідна довжина штанги не усуває невідповідність інтерфейсу головки. Clampstick має надійно з’єднуватися з фактичною арматурою та відпускати її відповідно до затвердженого способу роботи.

ASTM F711 і вимоги до інструментів для робіт під напругою

ASTM F711 — важливий стандарт для стрижнів із армованого скловолокном пластику (FRP) і заповнених піною труб, призначених для використання в інструментах для робіт під напругою.

Важливо враховувати, що ASTM F711 поширюється на ізоляційний стрижень або трубу з FRP. Сам по собі цей стандарт не визначає вимоги до всіх фітингів і насадок, що входять до складу комплектного shotgun stick.

Тому покупцям слід оцінювати комплектний інструмент на двох рівнях:

• Електричні та механічні характеристики ізоляційної частини з FRP
• Механічна сумісність і робота затискної головки, привода, фітингів і насадок

Посилання на ASTM F711 для штанги з FRP не означає автоматичної сертифікації всіх механічних насадок комплектного інструмента.

Вимоги OSHA США до інструментів для робіт під напругою

Для покупців, на яких поширюються вимоги OSHA у США, 29 CFR 1910.269 містить окремі положення щодо інструментів для робіт під напругою.

Для стрижнів, труб і штанг із FRP вимоги OSHA до конструкції передбачають випробування на витримування напруги щонайменше 100 000 вольт на фут довжини протягом 5 хвилин або еквівалентним методом, дозволеним нормативним актом.

OSHA також вимагає щодня перед використанням протирати інструменти для робіт під напругою та візуально оглядати їх на наявність дефектів. Якщо забруднення або пошкодження можуть негативно вплинути на ізоляційні властивості чи механічну цілісність, інструмент слід вилучити з експлуатації для необхідного огляду та випробувань перед поверненням до роботи.

Ці вимоги OSHA є нормативними посиланнями для робочих місць у США, на які вони поширюються. Їх не слід подавати як «сертифікацію OSHA» продукту.

Випробування та приймання покупцем

Shotgun stick не слід приймати лише тому, що штанга виглядає чистою, а затискна головка відкривається належним чином.

Під час професійної закупівлі слід перевіряти як ізоляційні характеристики, так і механічну роботу.

Огляд shotgun stick перед використанням

Огляд має охоплювати стан електричної ізоляції та механічну роботу інструмента.

Огляньте штангу з FRP

Перевірте, чи немає:

• Тріщин
• Глибоких подряпин
• Зношення поверхні
• Забруднення
• Вологи
• Пошкодженого покриття
• Інших станів, що можуть порушити цілісність ізоляції

Огляньте затискну головку

Перевірте губки, головку та відповідні фітинги на наявність:

• Зношення
• Корозії
• Деформації
• Тріщин
• Ослабленого кріплення
• Пошкоджень, що впливають на зчеплення із затискачем

Перевірте ковзний механізм

Механізм має працювати плавно та забезпечувати надійне зчеплення без раптового розблокування або надмірного люфту.

За потреби перевірте телескопічні фіксатори

У телескопічних моделей перед висуванням інструмента перевірте поверхні секцій і точки фіксації.

Перевірте маркування та статус випробувань

Необхідне маркування, серійні номери та записи про огляди або випробування мають залишатися читабельними й придатними для відстеження відповідно до програми безпеки користувача.

Очищення, зберігання та періодичний огляд

Інструменти для робіт під напругою з FRP слід утримувати в чистоті й сухості та захищати від пошкоджень під час транспортування і зберігання.

Рекомендовані практики обслуговування:

• Підтримуйте поверхню FRP у чистому та сухому стані
• Уникайте непотрібного контакту із брудом, оливою та агресивними хімікатами
• Захищайте штангу від глибоких подряпин і ударів
• Зберігайте інструмент так, щоб довгі штанги не згиналися та не зазнавали механічних пошкоджень
• Захищайте захоплювальну головку від деформації
• За потреби ведіть записи про огляди та випробування

Для робіт у США, на які поширюються вимоги OSHA, інструменти для робіт під напругою, що використовуються для основного захисту працівників, потрібно кожні два роки вилучати з експлуатації для проходження огляду, очищення, ремонту та випробувань, передбачених OSHA 1910.269. За наявності дефектів або забруднення це слід робити раніше.

В інших країнах слід керуватися застосовними правилами енергетичних підприємств, місцевими нормативними вимогами, інструкціями виробника та програмою технічного обслуговування роботодавця, а не застосовувати єдиний інтервал у всьому світі.

Коли shotgun stick слід вилучити з експлуатації?

Інструмент не слід використовувати, якщо є сумніви щодо його ізоляційних властивостей або механічної цілісності.

Типові підстави для вилучення з експлуатації:

• Тріщини або глибокі подряпини на FRP
• Забруднення, яке неможливо належним чином видалити
• Пошкоджене або сильно зношене покриття штанги
• Волога або інший стан, що може вплинути на ізоляцію
• Деформована або пошкоджена затискна головка
• Ненадійний механізм блокування чи розблокування
• Ослаблені механічні компоненти
• Пошкоджена система фіксації телескопічної конструкції
• Непроходження обов’язкового електричного або механічного огляду

Shotgun stick як частина системи заземлення та електробезпеки

Shotgun stick — це робочий інструмент. Він не замінює перевірку відсутності напруги, заземлювальні кабелі, заземлювальні затискачі чи інше обладнання безпеки, необхідне відповідно до методу виконання робіт.

Для комплексного планування проєкту доступні такі суміжні категорії продукції JINPOWER:

• Оперативні штанги та ізольовані робочі інструменти
• Заземлювальне обладнання
• Індикатори напруги
• Переносні комплекти заземлення та захисту від короткого замикання

Це дає змогу енергетичним підприємствам і підрядникам EPC закуповувати сумісні інструменти для перевірки напруги, ізольованих робіт і тимчасового заземлення, а не купувати clampstick як окремий виріб.

Що JINPOWER перевіряє перед відвантаженням

Для замовлень за проєктами та замовлень дистриб’юторів перед відвантаженням слід підтвердити відповідність поставленого інструмента затвердженій конфігурації.

До пунктів перевірки можуть належати:

• Конфігурація shotgun stick
• Стан штанги з FRP
• Зазначені довжина та конструкція
• Конфігурація затискної головки
• Робота ковзного механізму
• Телескопічні фіксатори, якщо застосовуються
• Сумісність приладдя
• Маркування та етикетки виробу
• Пакування
• Відповідність технічної документації

Якщо специфікація закупівлі містить конкретні вимоги до приймальних випробувань на електричну міцність або інспекції третьою стороною, їх слід узгодити до початку виробництва.

Конфігурація для OEM і проєктів

JINPOWER підтримує енергетичні підприємства, дистриб’юторів електротехнічної продукції, підрядників і покупців EPC, пропонуючи конфігурації shotgun stick для конкретних проєктів.

Залежно від обраної конструкції обговорення проєкту може стосуватися:

• Фіксованої або телескопічної конструкції
• Необхідної загальної довжини та робочого вильоту
• Конфігурації затискної головки
• Сумісного приладдя
• Серійної ідентифікації
• Мови етикеток
• Захисного чохла або експортного пакування
• Технічної документації та документів про випробування
• Графіка постачання великих партій

Чому варто купувати shotgun stick у JINPOWER?

Спеціалізація на електробезпеці та інструментах для енергетики

JINPOWER постачає інструменти електробезпеки для енергетичних підприємств, підстанцій і промислових електротехнічних робіт. Це дає змогу вибирати shotgun stick у межах ширшої системи електробезпеки.

Постачання заземлювального обладнання та оперативних штанг в єдиній системі продукції

Оскільки JINPOWER постачає як оперативні штанги, так і заземлювальне обладнання, під час обговорення проєкту можна розглядати робочу штангу разом із сумісними рішеннями для заземлення, а не вважати інструмент і затискач цілком окремими закупівлями.

Конфігурація відповідно до застосування

Замість вибору лише за довжиною штанги покупці можуть надати інформацію про затискач, завдання, геометрію обладнання та необхідний виліт, щоб точніше оцінити конфігурацію.

Підтримка документації для проєктних закупівель

Технічну документацію, маркування та вимоги до приймання можна обговорити до підтвердження замовлення, щоб зменшити ризик невідповідностей під час затвердження проєкту.

Що зазначити в запиті пропозиції (RFQ) щодо shotgun stick

У якісному запиті пропозиції щодо shotgun stick слід описати фактичне робоче завдання, а не просто запросити «штангу високої напруги».

Поширені запитання про shotgun stick

Як ще називають shotgun stick?

Shotgun stick зазвичай називають clampstick. В енергетичній галузі подібні інструменти з надійним захопленням також можуть називати clampstick типу Grip-All.

Для чого переважно використовують shotgun stick?

Його переважно використовують для захоплення, встановлення, переміщення або зняття сумісних заземлювальних затискачів, перемичок, з’єднувачів та іншої електротехнічної арматури з контрольованої робочої відстані.

Shotgun stick — це те саме, що стандартна оперативна штанга?

Ні. Shotgun stick — це тип оперативної штанги з механізмом надійного захоплення. У стандартній оперативній штанзі може використовуватися гак або універсальна насадка для штовхання, тягнення, перемикання чи роботи з різними інструментами.

Чи можна використовувати shotgun stick як заземлювальну штангу?

Так, якщо обрана головка shotgun stick сумісна із заземлювальним затискачем і метод виконання робіт це дозволяє. Однак не в усіх заземлювальних штангах використовується механізм захоплення типу shotgun.

Як перевірити, чи сумісний мій заземлювальний затискач із shotgun stick?

Перевірте робоче вушко затискача, геометрію захоплення, необхідний крутний момент та інтерфейс головки. Щоб перевірити сумісність під час закупівлі, надайте модель затискача, розміри, креслення або фото.

Як вибрати довжину shotgun stick?

Вибирайте довжину з урахуванням положення оператора, необхідної відстані наближення, висоти обладнання, потрібного вильоту та фактичної ізоляційної частини штанги. Не вибирайте інструмент лише за напругою системи.

Чи зараховується металева головка shotgun stick до ізоляційної відстані?

Ізоляційною частиною є штанга з FRP. Струмопровідні механічні компоненти захоплювальної головки або привода не слід автоматично зараховувати до робочої ізоляційної відстані.

Чи поширюється ASTM F711 на весь shotgun stick?

ASTM F711 стосується ізоляційних стрижнів із FRP і заповнених піною труб, що використовуються в інструментах для робіт під напругою. Фітинги та насадки не входять до сфери дії цієї специфікації для стрижнів і труб із FRP, тому комплектний інструмент також потребує перевірки механічної конфігурації.

Як слід оглядати shotgun stick?

Перевірте штангу з FRP на забруднення та пошкодження, огляньте затискну головку й кріплення, переконайтеся в плавній роботі ковзного механізму та за потреби перевірте телескопічні фіксатори. Дотримуйтеся застосовного стандарту, процедури роботодавця та інструкцій виробника.

Чи може JINPOWER виготовити shotgun stick нестандартної довжини?

Вимоги до індивідуальної довжини та конфігурації можна обговорити з урахуванням застосування, конструкції, інтерфейсу затискача, кількості та специфікації проєкту.

Запит щодо shotgun stick

Якщо ви шукаєте shotgun stick або clampstick для тимчасового заземлення, технічного обслуговування ліній передачі та розподілу електроенергії, робіт на підстанціях або роботи з електротехнічною арматурою, надішліть JINPOWER вимоги до застосування.

Щоб швидше перевірити відповідну конфігурацію, надайте інформацію про затискач або арматуру, якими потрібно керувати, напругу системи, необхідний виліт, перевагу фіксованої чи телескопічної конструкції, застосовний стандарт, кількість і потрібну документацію.

Якщо сумісність із затискачем викликає сумніви, надайте модель виробу, технічне креслення або чітке фото — це допоможе перевірити потрібний інтерфейс головки до підготовки комерційної пропозиції.
