Para uma aquisição profissional, as questões mais importantes não se limitam ao comprimento total e ao preço. Os compradores também devem confirmar a compatibilidade da braçadeira, o alcance necessário, o comprimento do bastão isolante, o mecanismo de operação, a estrutura da ferramenta, os requisitos de ensaio aplicáveis e a documentação de suporte.

Destaques do produto

• Design de vara tipo shotgun / clampstick para uma fixação segura dos componentes
• Bastão isolante de FRP com resina epóxi para aplicações de operação elétrica
• Mecanismo de operação deslizante para controlar a abertura e o fechamento da braçadeira
• Adequado para braçadeiras de aterramento, jumpers, conectores e componentes de pequeno porte compatíveis
• Disponível em configurações fixas e telescópicas, conforme o modelo
• Suporte para comprimentos personalizados e configurações de projeto
• Adequado para concessionárias de energia, subestações e manutenção de linhas de transmissão e distribuição

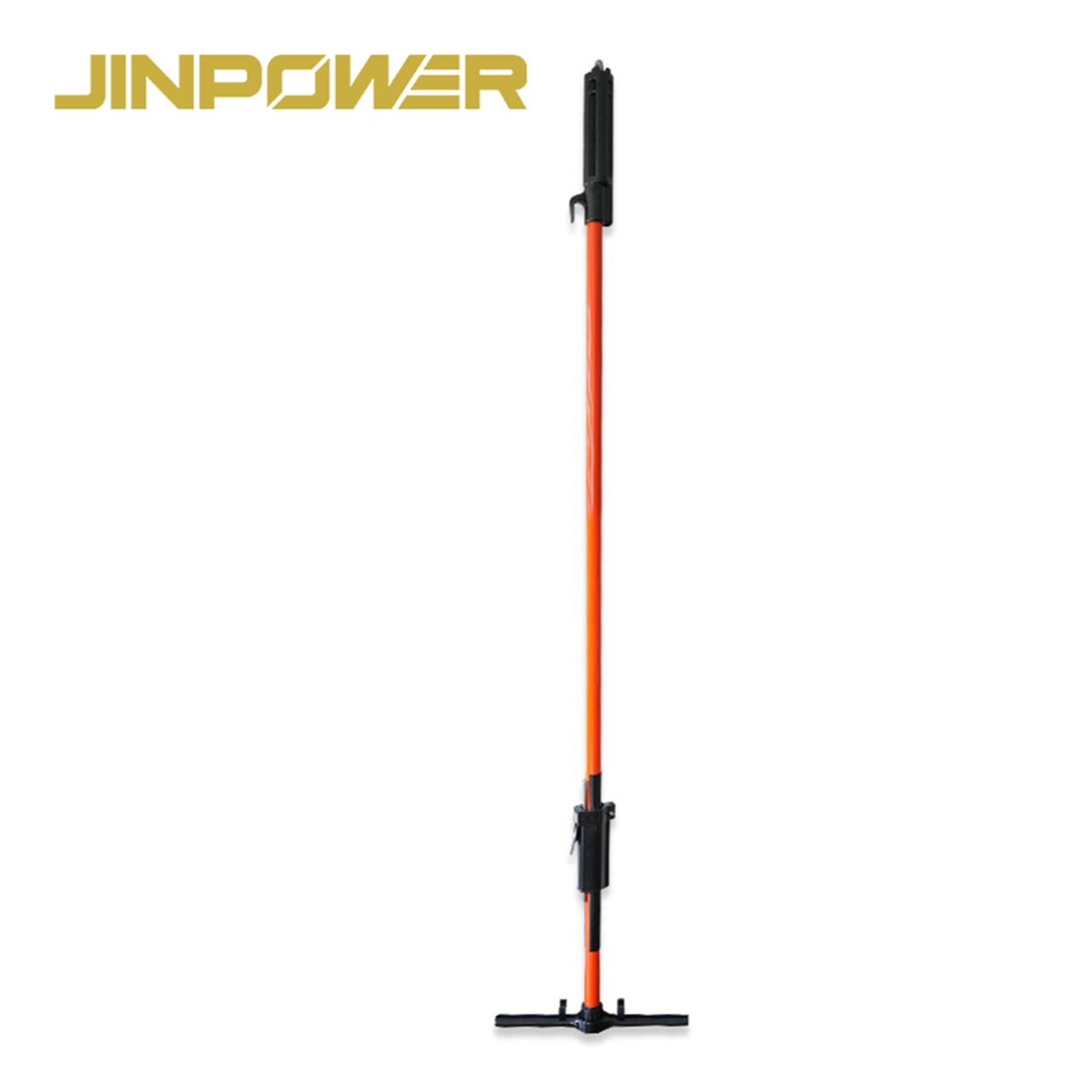

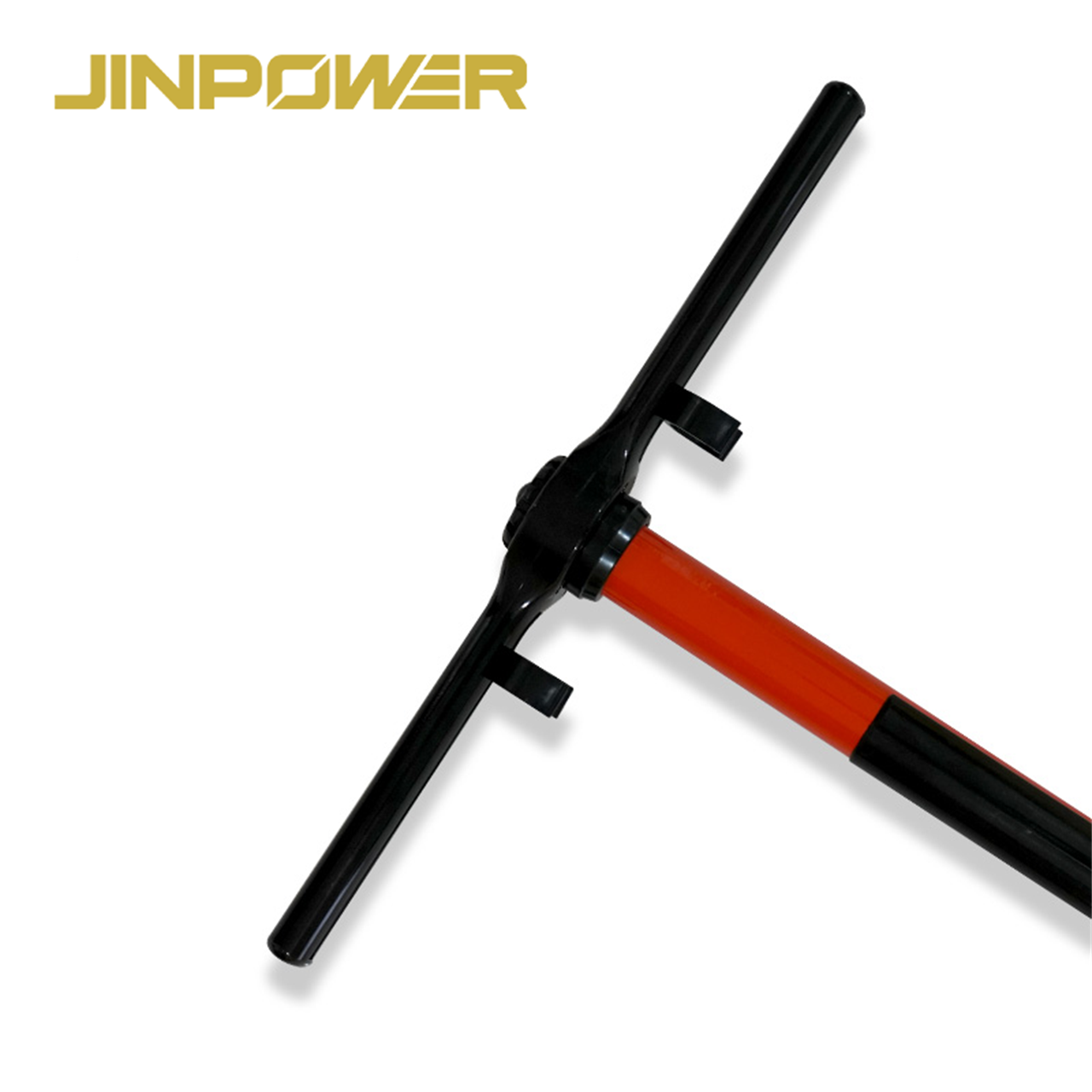

O que é uma vara tipo shotgun?

Uma vara tipo shotgun é uma ferramenta isolante de operação com uma cabeça de preensão controlada à distância. No setor de concessionárias de energia, também é comumente chamada de clampstick ou clampstick do tipo Grip-All.

Sua principal vantagem é o controle seguro de componentes compatíveis. Em vez de depender apenas de um gancho aberto ou de um acessório universal, o mecanismo de fixação pode prender um olhal de operação, um parafuso de braçadeira ou um acessório compatível e mantê-lo seguro enquanto o operador posiciona o componente.

As aplicações típicas incluem:

• Instalação e remoção de braçadeiras de aterramento compatíveis
• Manuseio de jumpers e conectores
• Posicionamento de braçadeiras de ranhura paralela e outros componentes de linha
• Manuseio de componentes pequenos à distância
• Tarefas de manutenção em concessionárias de energia e subestações

A tarefa permitida depende da configuração da ferramenta selecionada, do acessório compatível, do procedimento de trabalho e do programa de segurança elétrica.

Como funciona uma clampstick tipo shotgun?

Uma vara tipo shotgun combina um sistema mecânico de preensão com um bastão isolante de operação. Compreender esses componentes ajuda os compradores a avaliar se a ferramenta funcionará com as braçadeiras e os procedimentos de campo existentes.

Cabeça de fixação ou preensão

A cabeça de fixação foi projetada para engatar componentes compatíveis, como parafusos com olhal de braçadeiras de aterramento, conectores ou acessórios de operação.

Em comparação com um gancho aberto, um mecanismo de preensão segura oferece ao operador maior controle para reter componentes menores durante o posicionamento ou a recuperação.

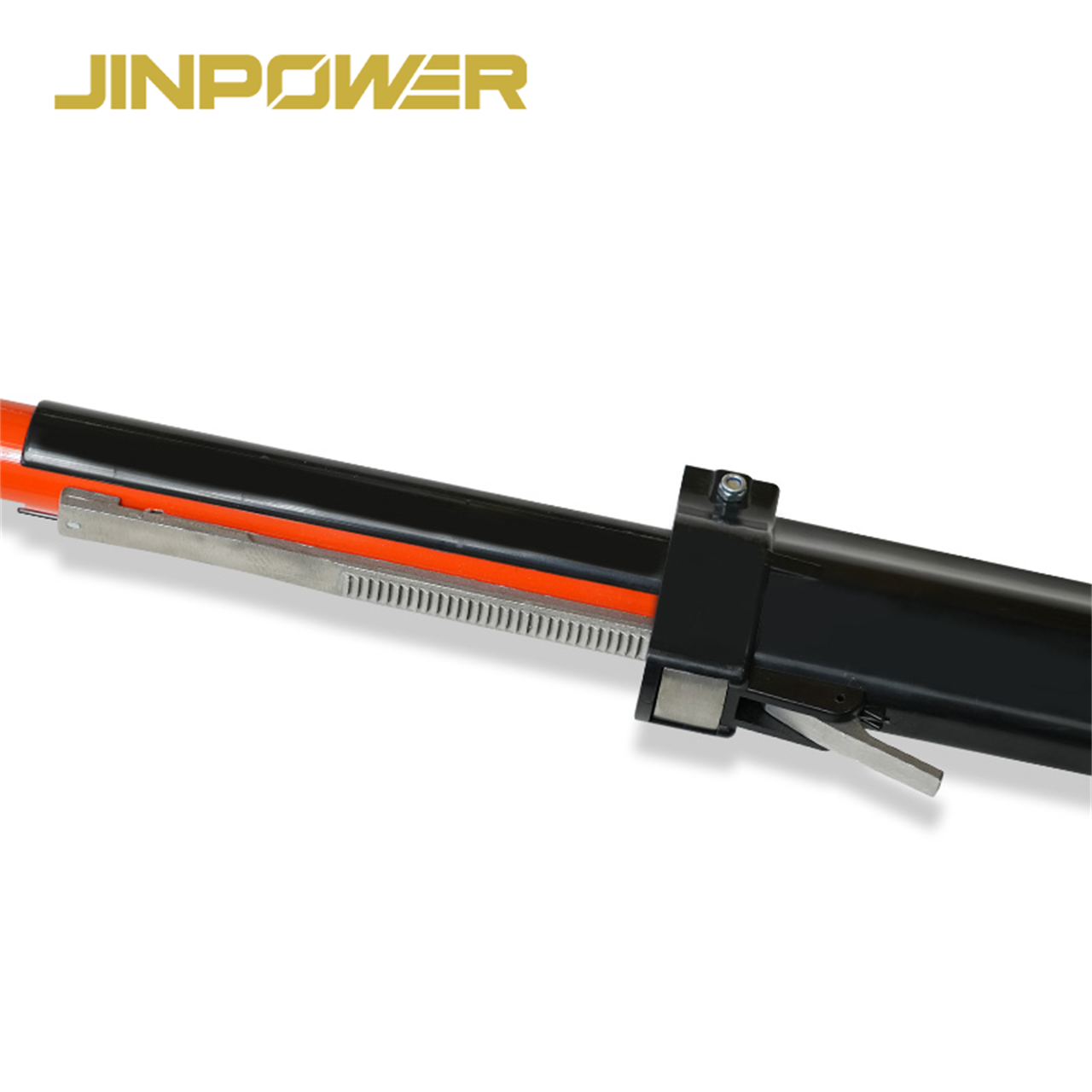

Mecanismo de operação deslizante

O mecanismo de operação utiliza um controle deslizante para abrir e fechar a cabeça de preensão a partir da extremidade da ferramenta onde o operador se posiciona.

Esse sistema permite que o operador controle a braçadeira sem aproximar a mão do componente manuseado.

Bastão isolante de FRP

O bastão de FRP com resina epóxi constitui a seção isolante principal da vara tipo shotgun.

O bastão deve oferecer tanto desempenho de isolamento elétrico quanto rigidez mecânica suficiente para o manuseio controlado de componentes à distância.

Sistema de travamento e liberação

Um mecanismo confiável de travamento e liberação é importante, pois a ferramenta precisa manter os componentes compatíveis firmemente presos durante o posicionamento.

Durante a aquisição e a inspeção, os compradores devem verificar se o movimento é suave, se o engate é firme e se há folga anormal no mecanismo.

Qual parte da vara tipo shotgun proporciona a distância de isolamento?

A seção isolante efetiva não deve ser confundida com o comprimento total da ferramenta.

O bastão de FRP fornece a seção isolante. Dependendo do design, a cabeça de preensão, o gancho, o atuador e outros componentes mecânicos podem conter peças metálicas condutoras.

Por isso, ao especificar o comprimento da ferramenta, os compradores devem distinguir entre comprimento total, comprimento do bastão isolante e alcance de trabalho necessário para a tarefa real.

Vara tipo shotgun versus bastão isolante padrão

Ambos os produtos pertencem à ampla categoria de bastões isolantes para trabalhos em tensão, mas atendem a necessidades operacionais diferentes.

Para operações gerais de manobra e trabalhos com vários acessórios, os compradores também podem consultar o Bastão isolante telescópico triangular.

Vara tipo shotgun e bastão de aterramento são a mesma coisa?

Não exatamente.

O termobastão de aterramento geralmente descreve a aplicação de um bastão isolante de operação usado para instalar ou remover equipamentos de aterramento.

O termovara tipo shotgun ou clampstick descreve um mecanismo de preensão específico usado para controlar braçadeiras e componentes compatíveis.

Em projetos de aterramento temporário, a vara tipo shotgun é apenas a ferramenta de operação. O sistema de aterramento completo também inclui os cabos de aterramento, as braçadeiras e os componentes de conexão necessários.

Consulte osEquipamentos de aterramentoda JINPOWER para ver produtos relacionados de aterramento temporário.

Principais aplicações das varas tipo shotgun

Instalação e remoção de braçadeiras de aterramento

Uma das aplicações mais comuns das varas tipo shotgun é posicionar e remover remotamente braçadeiras de aterramento temporário compatíveis.

O mecanismo de preensão ajuda a manter a braçadeira segura enquanto o operador a posiciona de acordo com o método de aterramento aprovado.

Para conjuntos de aterramento completos, os compradores podem consultar oConjunto portátil de aterramento e curto-circuito.

Manuseio de jumpers e conectores

A clampstick pode ser usada para prender e reposicionar jumpers, conectores e acessórios compatíveis quando é necessário controlar os componentes à distância com segurança.

Trabalhos em redes aéreas de distribuição

As equipes de linhas de distribuição podem usar varas tipo shotgun para instalar, remover ou reposicionar componentes de linha compatíveis, mantendo o método de trabalho e as distâncias de aproximação exigidos para a tarefa.

Manutenção de subestações

As varas tipo shotgun podem auxiliar nas tarefas de manuseio de componentes em subestações quando o acesso direto com as mãos não é adequado e é necessário trabalhar com alcance controlado.

Manutenção de linhas de transmissão e instalações de concessionárias

Configurações mais longas ou telescópicas podem atender a tarefas que exigem maior alcance. A seleção final da ferramenta deve considerar a posição de operação, a geometria do equipamento, a distância de isolamento necessária e a precisão do manuseio.

Especificações técnicas

As varas tipo shotgun da JINPOWER podem ser configuradas conforme os diferentes requisitos das concessionárias de energia e dos projetos. As dimensões exatas, os requisitos de ensaio e os acessórios devem ser confirmados para o modelo selecionado.

Se o projeto exigir um ensaio dielétrico, uma norma, um diâmetro de bastão, um comprimento total ou de trabalho, uma interface de cabeça ou um acessório específico, inclua essas informações na solicitação de cotação (RFQ), em vez de confiar em uma descrição genérica do modelo.

Vara tipo shotgun fixa versus telescópica

A estrutura deve ser selecionada de acordo com o alcance, o transporte e a uniformidade das condições de campo.

A disponibilidade deve ser confirmada no momento da cotação, pois nem todas as configurações de cabeça e comprimento estão disponíveis em todos os formatos estruturais.

Como escolher a vara tipo shotgun correta

1. Comece pela tarefa

Primeiro, defina o que o operador precisa manusear:

• Braçadeira de aterramento
• Jumper
• Conector
• Braçadeira de ranhura paralela
• Outro componente de linha compatível

A tarefa determina a interface da cabeça e o nível de controle necessário com mais precisão do que apenas a tensão do sistema.

2. Confirme a compatibilidade da braçadeira

Não se deve presumir que uma vara tipo shotgun seja compatível com todas as braçadeiras de aterramento.

Os pontos importantes incluem:

• Olhal do parafuso da braçadeira ou interface de operação
• Geometria do ponto de preensão
• Abertura e retenção necessárias
• Requisito de torque
• Método de operação

Para verificar a compatibilidade para um projeto, os compradores podem enviar o modelo da braçadeira, um desenho ou uma foto nítida do produto junto com a consulta.

3. Defina o alcance necessário

Não escolha o comprimento apenas com base na tensão do sistema.

O alcance necessário depende de:

• Posição do operador
• Altura do equipamento
• Geometria da estrutura
• Distância de aproximação necessária
• Seção real do bastão isolante
• Precisão da tarefa

4. Escolha uma estrutura fixa ou telescópica

Uma ferramenta fixa é adequada quando a distância de trabalho é previsível. Um design telescópico pode facilitar o transporte e oferecer alcance variável quando as posições dos equipamentos diferem.

5. Avalie a cabeça e o mecanismo de operação

Verifique se a cabeça de preensão consegue segurar firmemente os componentes previstos e se o mecanismo deslizante proporciona um engate suave e firme.

6. Confirme as normas e os requisitos de ensaio aplicáveis

Concessionárias de energia e projetos EPC podem especificar requisitos específicos para ferramentas FRP para trabalhos em tensão, ensaios dielétricos, documentos de aceitação ou normas internas.

7. Confirme a documentação antes da produção

Especifique os documentos necessários na especificação de compra, incluindo fichas técnicas, relatórios de ensaio, marcações, identificação serial ou documentação de inspeção.

A compatibilidade da braçadeira é importante

A compatibilidade da braçadeira é um dos aspectos mais importantes na compra de uma vara tipo shotgun.

Um comprimento de bastão adequado não resolve uma incompatibilidade na interface da cabeça. A clampstick deve conseguir engatar o componente real com segurança e liberá-lo de acordo com o método de operação aprovado.

ASTM F711 e requisitos para ferramentas de trabalho em tensão

A ASTM F711 é uma referência importante para hastes de plástico reforçado com fibra de vidro e tubos preenchidos com espuma destinados ao uso em ferramentas para trabalhos em tensão.

Um aspecto fundamental para a aquisição é que a ASTM F711 trata da haste ou do tubo isolante de FRP. Por si só, ela não especifica todos os acessórios e componentes que formam a vara tipo shotgun completa.

Portanto, os compradores devem avaliar a ferramenta completa em dois níveis:

• Desempenho elétrico e mecânico da seção isolante de FRP
• Compatibilidade mecânica e funcionamento da cabeça de fixação, do atuador, dos acessórios e dos componentes de conexão

Não considere a referência à ASTM F711 para o bastão de FRP como uma certificação automática de todos os componentes mecânicos da ferramenta completa.

Referência da OSHA dos EUA para ferramentas de trabalho em tensão

Para compradores que trabalham de acordo com os requisitos da OSHA dos EUA, o regulamento 29 CFR 1910.269 inclui disposições específicas para ferramentas de trabalho em tensão.

Para hastes, tubos e bastões de FRP, o requisito de projeto da OSHA inclui um ensaio de tensão suportável mínima de 100,000 volts por pé de comprimento durante 5 minutos, ou um método equivalente permitido pelo regulamento.

A OSHA também exige que as ferramentas de trabalho em tensão sejam limpas com um pano e inspecionadas visualmente quanto a defeitos antes do uso diário. Se contaminação ou danos puderem afetar negativamente as propriedades isolantes ou a integridade mecânica, a ferramenta deve ser retirada de serviço para os exames e ensaios exigidos antes de voltar a ser utilizada.

Esses requisitos da OSHA são referências regulatórias para locais de trabalho nos EUA aos quais se aplicam. Não devem ser apresentados como uma "certificação OSHA" do produto.

Ensaios e aceitação pelo comprador

Uma vara tipo shotgun não deve ser aceita apenas porque o bastão parece limpo e a cabeça de fixação abre corretamente.

Uma aquisição profissional deve avaliar tanto o desempenho de isolamento quanto o funcionamento mecânico.

Inspeção da vara tipo shotgun antes do uso

A inspeção deve abranger tanto as condições do isolamento elétrico quanto o funcionamento mecânico.

Inspecione o bastão de FRP

Verifique se há:

• Trincas
• Arranhões profundos
• Desgaste da superfície
• Contaminação
• Umidade
• Acabamento danificado
• Outras condições que possam afetar a integridade do isolamento

Inspecione a cabeça de fixação

Verifique a mandíbula, a cabeça e os acessórios relacionados quanto a:

• Desgaste
• Corrosão
• Deformação
• Trincas
• Fixadores soltos
• Danos que afetem o engate da braçadeira

Verifique o mecanismo deslizante

O mecanismo deve funcionar suavemente e proporcionar um engate firme, sem liberação inesperada nem folga excessiva.

Verifique as travas telescópicas, quando aplicável

Nos modelos telescópicos, inspecione as superfícies das seções e os pontos de travamento antes de estender a ferramenta para uso.

Verifique as etiquetas e a situação dos ensaios

As marcações obrigatórias, a identificação serial e os registros de inspeção ou ensaio devem permanecer legíveis e rastreáveis, conforme o programa de segurança do usuário.

Limpeza, armazenamento e inspeção periódica

As ferramentas FRP para trabalhos em tensão devem ser mantidas limpas e secas, e protegidas contra danos durante o transporte e o armazenamento.

As boas práticas de gestão incluem:

• Manter a superfície de FRP limpa e seca
• Evitar contato desnecessário com sujeira, óleo e produtos químicos nocivos
• Proteger o bastão contra arranhões profundos e impactos
• Armazenar a ferramenta de modo que bastões longos não fiquem curvados nem sofram danos mecânicos
• Proteger a cabeça de preensão contra deformações
• Manter registros de inspeção e ensaio quando necessário

Em trabalhos sujeitos à regulamentação da OSHA nos EUA, as ferramentas de trabalho em tensão usadas para a proteção primária dos funcionários devem ser retiradas de serviço a cada dois anos para o processo de exame, limpeza, reparo e ensaio especificado na OSHA 1910.269, e antes disso sempre que defeitos ou contaminação o exigirem.

Em outros mercados, devem ser seguidas as normas aplicáveis das concessionárias de energia, os regulamentos locais, as instruções do fabricante e o programa de manutenção do empregador, em vez de aplicar um único intervalo universal em todo o mundo.

Quando uma vara tipo shotgun deve ser retirada de serviço?

A ferramenta não deve continuar em operação quando houver dúvidas sobre suas propriedades isolantes ou sua integridade mecânica.

As condições típicas que exigem a retirada de serviço incluem:

• FRP trincado ou com arranhões profundos
• Contaminação que não possa ser removida adequadamente
• Acabamento do bastão danificado ou muito desgastado
• Umidade ou condição que possa afetar o isolamento
• Cabeça de fixação deformada ou danificada
• Mecanismo de travamento ou liberação não confiável
• Componentes mecânicos soltos
• Sistema de travamento telescópico danificado
• Reprovação em inspeção elétrica ou mecânica obrigatória

A vara tipo shotgun como parte de um sistema de aterramento e segurança elétrica

A vara tipo shotgun é uma ferramenta de operação. Ela não substitui a verificação de tensão, os cabos de aterramento, as braçadeiras de aterramento nem outros equipamentos de segurança exigidos pelo método de trabalho.

Para um planejamento mais abrangente do projeto, as categorias de produtos relacionados da JINPOWER incluem:

• Bastões isolantes e ferramentas de operação isoladas
• Equipamentos de aterramento
• Detectores de tensão
• Conjuntos portáteis de aterramento e curto-circuito

Isso permite que concessionárias de energia e empreiteiras EPC adquiram ferramentas complementares para verificação de tensão, operação isolada e aterramento temporário, em vez de comprar a clampstick como um item isolado.

O que a JINPOWER verifica antes do envio

Para pedidos de projetos e distribuidores, a verificação pré-envio deve confirmar se a ferramenta fornecida corresponde à configuração aprovada.

Os pontos de inspeção podem incluir:

• Configuração da vara tipo shotgun
• Condição do bastão de FRP
• Comprimento e estrutura especificados
• Configuração da cabeça de fixação
• Funcionamento do mecanismo deslizante
• Travas telescópicas, quando aplicável
• Compatibilidade dos acessórios
• Marcação e rotulagem do produto
• Embalagem
• Correspondência da documentação técnica

Se a especificação de compra incluir um requisito específico de aceitação para ensaio dielétrico ou uma exigência de inspeção por terceiros, isso deverá ser acordado antes da produção.

Configuração OEM e para projetos

A JINPOWER oferece suporte a concessionárias de energia, distribuidores de produtos elétricos, empreiteiras e compradores EPC com configurações de varas tipo shotgun para projetos.

Dependendo do design selecionado, as discussões sobre o projeto podem incluir:

• Estrutura fixa ou telescópica
• Comprimento total e alcance necessários
• Configuração da cabeça de fixação
• Acessórios compatíveis
• Identificação serial
• Idioma das etiquetas
• Capa protetora ou embalagem para exportação
• Documentação técnica e de ensaios
• Cronograma de fornecimento em grandes quantidades

Por que adquirir varas tipo shotgun da JINPOWER?

Especialização em segurança elétrica e ferramentas para concessionárias de energia

A JINPOWER fornece ferramentas de segurança elétrica para concessionárias de energia, subestações e aplicações elétricas industriais, permitindo selecionar a vara tipo shotgun dentro de um sistema mais amplo de equipamentos de segurança elétrica.

Fornecimento de equipamentos de aterramento e bastões isolantes em um único sistema de produtos

Como a JINPOWER fornece tanto bastões isolantes quanto equipamentos de aterramento, as discussões sobre o projeto podem abranger o bastão de operação e as aplicações de aterramento compatíveis, em vez de tratar a ferramenta e a braçadeira como compras totalmente separadas.

Configuração baseada na aplicação

Em vez de escolher apenas pelo comprimento do bastão, os compradores podem informar a braçadeira, a tarefa, a geometria do equipamento e o alcance necessário para que a configuração seja avaliada com mais precisão.

Suporte de documentação para aquisições de projetos

A documentação técnica, a rotulagem e os requisitos de aceitação podem ser discutidos antes da confirmação do pedido para reduzir incompatibilidades durante a aprovação do projeto.

O que incluir na sua solicitação de cotação de vara tipo shotgun

Uma solicitação de cotação útil para uma vara tipo shotgun deve descrever a tarefa operacional real, em vez de apenas pedir um "bastão de alta tensão".

Perguntas frequentes sobre varas tipo shotgun

Qual é outro nome para uma vara tipo shotgun?

Uma vara tipo shotgun é comumente chamada de clampstick. No setor de concessionárias de energia, ferramentas semelhantes de preensão segura também podem ser descritas como clampsticks do tipo Grip-All.

Para que serve principalmente uma vara tipo shotgun?

Ela é usada principalmente para prender, posicionar, instalar ou recuperar braçadeiras de aterramento, jumpers, conectores e outros componentes elétricos compatíveis, mantendo uma distância de trabalho controlada.

Uma vara tipo shotgun é igual a um bastão isolante padrão?

Não. Uma vara tipo shotgun é um tipo de bastão isolante com um mecanismo de preensão segura. Um bastão isolante padrão pode usar um gancho ou acessório universal para empurrar, puxar, manobrar ou operar ferramentas em geral.

Uma vara tipo shotgun pode ser usada como bastão de aterramento?

Sim, quando a cabeça shotgun selecionada é compatível com a braçadeira de aterramento e o método de trabalho permite seu uso. No entanto, nem todo bastão de aterramento utiliza um mecanismo de preensão do tipo shotgun.

Como saber se minha braçadeira de aterramento é compatível com a vara tipo shotgun?

Verifique o olhal de operação da braçadeira, a geometria de preensão, o torque necessário e a interface da cabeça. Para verificar a compatibilidade na aquisição, forneça o modelo da braçadeira, as dimensões, um desenho ou uma foto.

Como selecionar o comprimento da vara tipo shotgun?

Selecione o comprimento de acordo com a posição do operador, a distância de aproximação necessária, a altura do equipamento, o alcance necessário e a seção efetivamente isolante do bastão. Não selecione a ferramenta apenas com base na tensão do sistema.

A cabeça metálica da vara shotgun conta como distância de isolamento?

O bastão de FRP é a seção isolante. Os componentes mecânicos condutores da cabeça de preensão ou do atuador não devem ser automaticamente considerados parte da distância de trabalho isolada.

A ASTM F711 abrange a vara tipo shotgun completa?

A ASTM F711 trata especificamente de hastes isolantes de FRP e tubos preenchidos com espuma usados em ferramentas para trabalhos em tensão. Os acessórios e componentes estão fora do escopo dessa especificação de hastes e tubos de FRP; por isso, a ferramenta completa também exige uma avaliação da configuração mecânica.

Como inspecionar uma vara tipo shotgun?

Inspecione o bastão de FRP quanto a contaminação e danos, verifique a cabeça de fixação e os elementos de fixação, confirme o funcionamento suave do mecanismo deslizante e inspecione as travas telescópicas, quando aplicável. Siga a norma aplicável, os procedimentos do empregador e as instruções do fabricante.

A JINPOWER pode personalizar o comprimento da vara tipo shotgun?

Os requisitos de comprimento e configuração personalizados podem ser discutidos de acordo com a aplicação, a estrutura, a interface da braçadeira, a quantidade e as especificações do projeto.

Solicite informações sobre varas tipo shotgun

Se você estiver adquirindo varas tipo shotgun ou clampsticks para aterramento temporário, manutenção de linhas de transmissão e distribuição, trabalhos em subestações ou manuseio de componentes elétricos, envie à JINPOWER os requisitos da sua aplicação.

Para agilizar a avaliação da configuração, informe a braçadeira ou o componente a ser operado, a tensão do sistema, o alcance necessário, a preferência por estrutura fixa ou telescópica, a norma aplicável, a quantidade e a documentação necessária.

Se houver dúvidas sobre a compatibilidade da braçadeira, o modelo do produto, um desenho técnico ou uma foto nítida podem nos ajudar a avaliar a interface da cabeça necessária antes da cotação.
