Για επαγγελματικές προμήθειες, τα σημαντικότερα ερωτήματα δεν αφορούν μόνο το συνολικό μήκος και την τιμή. Οι αγοραστές θα πρέπει επίσης να επιβεβαιώνουν τη συμβατότητα με τους σφιγκτήρες, την απαιτούμενη εμβέλεια, το μήκος του μονωτικού κονταριού, τον μηχανισμό λειτουργίας, τη δομή του εργαλείου, τις εφαρμοστέες απαιτήσεις δοκιμών και τα συνοδευτικά έγγραφα.

Κύρια χαρακτηριστικά προϊόντος

• Σχεδιασμός τύπου shotgun stick / clampstick για ασφαλή συγκράτηση εξαρτημάτων
• Μονωτικό κοντάρι FRP με εποξειδική ρητίνη για ηλεκτρικές εργασίες
• Συρόμενος μηχανισμός λειτουργίας για ελεγχόμενο άνοιγμα και κλείσιμο του σφιγκτήρα
• Κατάλληλο για συμβατούς σφιγκτήρες γείωσης, γεφυρώσεις, συνδέσμους και μικρά εξαρτήματα
• Διατίθενται σταθερές και τηλεσκοπικές διαμορφώσεις, ανάλογα με το μοντέλο
• Υποστήριξη προσαρμογής μήκους και διαμόρφωσης για έργα
• Κατάλληλο για εταιρείες ηλεκτρισμού, υποσταθμούς και εργασίες συντήρησης δικτύων μεταφοράς και διανομής

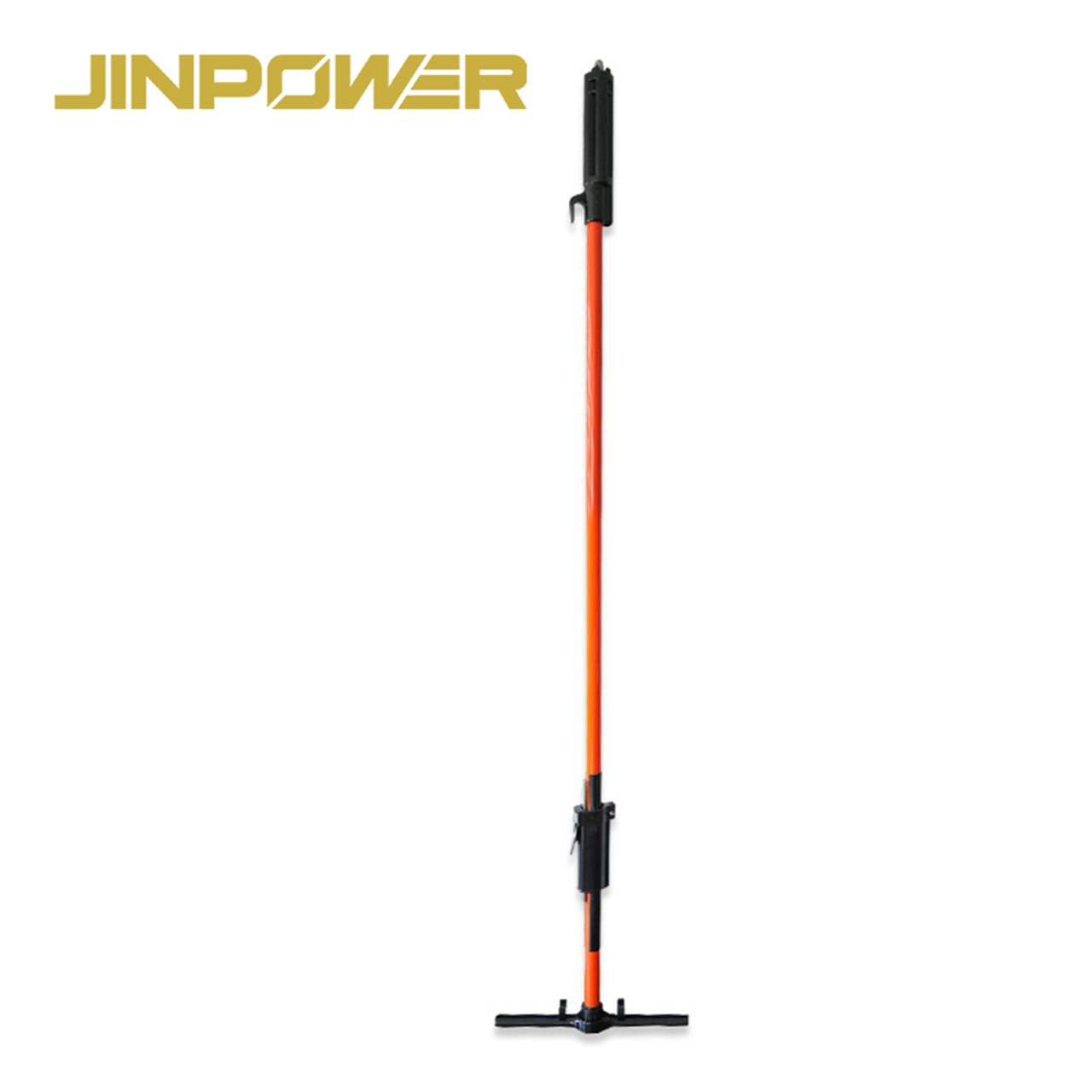

Τι είναι το shotgun stick;

Το shotgun stick είναι ένα μονωμένο εργαλείο χειρισμού με κεφαλή σύσφιξης που ελέγχεται από απόσταση. Στον κλάδο των εταιρειών ηλεκτρισμού είναι επίσης ευρέως γνωστό ως clampstick ή clampstick τύπου Grip-All.

Το βασικό του πλεονέκτημα είναι ο ασφαλής έλεγχος συμβατών εξαρτημάτων. Αντί να βασίζεται μόνο σε ανοικτό άγκιστρο ή γενικής χρήσης εξάρτημα, ο μηχανισμός σύσφιξης μπορεί να πιάνει κρίκο χειρισμού, βίδα σφιγκτήρα ή συμβατό εξάρτημα και να το συγκρατεί όσο ο χειριστής το τοποθετεί.

Στις συνήθεις εφαρμογές περιλαμβάνονται:

• Τοποθέτηση και αφαίρεση συμβατών σφιγκτήρων γείωσης
• Χειρισμός γεφυρώσεων και συνδέσμων
• Τοποθέτηση σφιγκτήρων παράλληλων αυλακώσεων και άλλων εξαρτημάτων γραμμών
• Χειρισμός μικρών εξαρτημάτων από απόσταση
• Εργασίες συντήρησης σε εταιρείες ηλεκτρισμού και υποσταθμούς

Η ακριβής επιτρεπόμενη εργασία εξαρτάται από τη διαμόρφωση του επιλεγμένου εργαλείου, το συμβατό εξάρτημα, τη διαδικασία στον χώρο εργασίας και το πρόγραμμα ηλεκτρικής ασφάλειας.

Πώς λειτουργεί ένα shotgun clampstick;

Το shotgun stick συνδυάζει μηχανισμό σύσφιξης με μονωτικό κοντάρι χειρισμού. Η κατανόηση αυτών των μερών βοηθά τους αγοραστές να αξιολογήσουν αν το εργαλείο είναι συμβατό με τους υπάρχοντες σφιγκτήρες και τις διαδικασίες πεδίου.

Κεφαλή σφιγκτήρα ή σύσφιξης

Η κεφαλή του σφιγκτήρα είναι σχεδιασμένη ώστε να εμπλέκεται με συμβατά εξαρτήματα, όπως κρίκους με βίδα σφιγκτήρων γείωσης, συνδέσμους ή εξαρτήματα χειρισμού.

Σε σύγκριση με ένα ανοικτό άγκιστρο, ένας μηχανισμός θετικής σύσφιξης προσφέρει στον χειριστή πιο ελεγχόμενη συγκράτηση κατά την τοποθέτηση ή την ανάκτηση μικρότερων εξαρτημάτων.

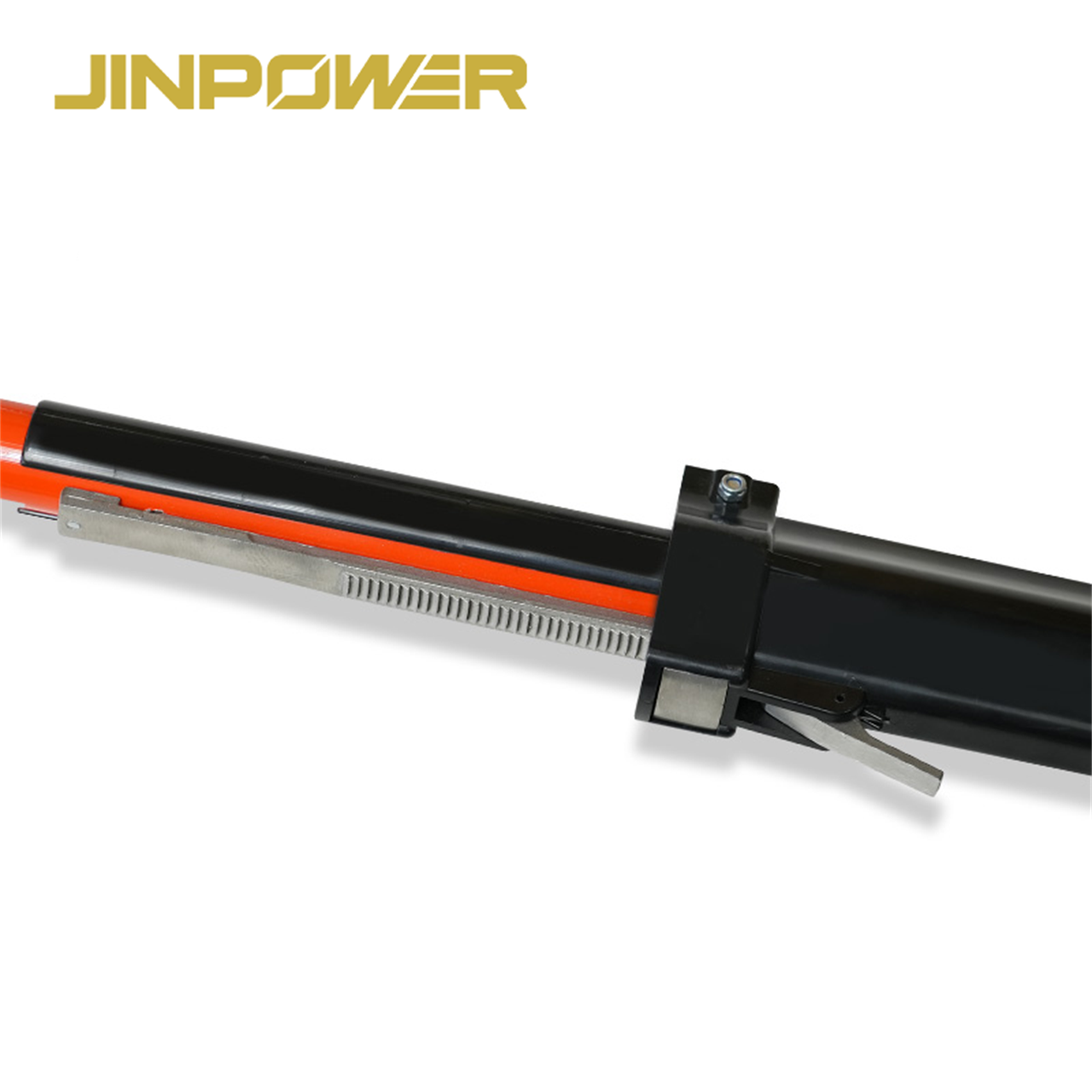

Συρόμενος μηχανισμός λειτουργίας

Ο μηχανισμός λειτουργίας χρησιμοποιεί ένα συρόμενο χειριστήριο για το άνοιγμα και το κλείσιμο της κεφαλής σύσφιξης από το άκρο του εργαλείου που βρίσκεται στην πλευρά του χειριστή.

Με αυτή τη διάταξη, ο χειριστής ελέγχει τον σφιγκτήρα χωρίς να φέρνει το χέρι κοντά στο εξάρτημα που χειρίζεται.

Μονωτικό κοντάρι FRP

Το κοντάρι FRP με εποξειδική ρητίνη αποτελεί το κύριο μονωτικό τμήμα του shotgun stick.

Το κοντάρι πρέπει να παρέχει τόσο ηλεκτρική μονωτική ικανότητα όσο και επαρκή μηχανική ακαμψία για τον ελεγχόμενο χειρισμό εξαρτημάτων σε απόσταση.

Σύστημα ασφάλισης και απασφάλισης

Ένας αξιόπιστος μηχανισμός ασφάλισης και απασφάλισης είναι σημαντικός, καθώς το εργαλείο πρέπει να συγκρατεί με ασφάλεια τα συμβατά εξαρτήματα κατά την τοποθέτησή τους.

Κατά την προμήθεια και την επιθεώρηση, οι αγοραστές θα πρέπει να ελέγχουν την ομαλή κίνηση, τη θετική εμπλοκή και την ασυνήθιστη χαλαρότητα του μηχανισμού.

Ποιο τμήμα ενός shotgun stick παρέχει τη μονωτική απόσταση;

Δεν πρέπει να συγχέεται το ενεργό μονωτικό τμήμα με το συνολικό μήκος του εργαλείου.

Το μονωτικό τμήμα παρέχεται από το κοντάρι FRP. Η κεφαλή σύσφιξης, το άγκιστρο, ο ενεργοποιητής και άλλα μηχανικά εξαρτήματα ενδέχεται, ανάλογα με τον σχεδιασμό, να περιέχουν αγώγιμα μεταλλικά μέρη.

Κατά τον καθορισμό του μήκους του εργαλείου, οι αγοραστές θα πρέπει επομένως να διακρίνουν μεταξύ του συνολικού μήκους, του μήκους του μονωτικού κονταριού και της εμβέλειας εργασίας που απαιτείται για την εκάστοτε εργασία.

Shotgun stick έναντι τυπικού hot stick

Και τα δύο προϊόντα ανήκουν στην ευρύτερη κατηγορία των hot stick, αλλά προορίζονται για διαφορετικές εργασίες χειρισμού.

Για γενικούς χειρισμούς διακοπτών και εργασίες με πολλαπλά εξαρτήματα, οι αγοραστές μπορούν επίσης να εξετάσουν το Τριγωνικό τηλεσκοπικό hot stick.

Shotgun stick έναντι stick γείωσης: είναι το ίδιο;

Όχι ακριβώς.

Ο όρος stick γείωσης περιγράφει συνήθως τη χρήση μονωτικού κονταριού χειρισμού για την τοποθέτηση ή την αφαίρεση εξοπλισμού γείωσης.

Ο όρος shotgun stick ή clampstick περιγράφει έναν συγκεκριμένο μηχανισμό σύσφιξης που χρησιμοποιείται για τον χειρισμό συμβατών σφιγκτήρων και εξαρτημάτων.

Για έργα προσωρινής γείωσης, το shotgun stick είναι μόνο το εργαλείο χειρισμού. Το πλήρες σύστημα γείωσης περιλαμβάνει επίσης τα απαιτούμενα καλώδια γείωσης, τους σφιγκτήρες και τα εξαρτήματα σύνδεσης.

Δείτε τα προϊόντα Εξοπλισμού γείωσης της JINPOWER για σχετικά προϊόντα προσωρινής γείωσης.

Κύριες εφαρμογές των shotgun stick

Τοποθέτηση και αφαίρεση σφιγκτήρων γείωσης

Μία από τις συνηθέστερες εφαρμογές του shotgun stick είναι η τοποθέτηση και αφαίρεση συμβατών σφιγκτήρων προσωρινής γείωσης από απόσταση.

Ο μηχανισμός σύσφιξης βοηθά στη συγκράτηση του σφιγκτήρα καθώς ο χειριστής τον τοποθετεί σύμφωνα με την εγκεκριμένη μέθοδο γείωσης.

Για πλήρη συγκροτήματα γείωσης, οι αγοραστές μπορούν να εξετάσουν το Φορητό σετ γείωσης και βραχυκύκλωσης.

Χειρισμός γεφυρώσεων και συνδέσμων

Το clampstick μπορεί να χρησιμοποιηθεί για τη σύσφιξη και την επανατοποθέτηση συμβατών γεφυρώσεων, συνδέσμων και εξαρτημάτων, όταν απαιτείται ασφαλής έλεγχος των εξαρτημάτων από απόσταση.

Εργασίες σε εναέρια δίκτυα διανομής

Τα συνεργεία δικτύων διανομής μπορούν να χρησιμοποιούν shotgun stick κατά την τοποθέτηση, την αφαίρεση ή την επανατοποθέτηση συμβατών εξαρτημάτων γραμμών, τηρώντας τη μέθοδο εργασίας και τις αποστάσεις προσέγγισης που απαιτούνται για την εργασία.

Συντήρηση υποσταθμών

Τα shotgun stick μπορούν να υποστηρίξουν εργασίες χειρισμού εξαρτημάτων σε υποσταθμούς, όπου δεν ενδείκνυται η άμεση πρόσβαση με το χέρι και απαιτείται ελεγχόμενη εμβέλεια.

Συντήρηση δικτύων μεταφοράς και εταιρειών ηλεκτρισμού

Οι μακρύτερες ή τηλεσκοπικές διαμορφώσεις μπορούν να υποστηρίξουν εργασίες που απαιτούν μεγαλύτερη εμβέλεια. Η τελική επιλογή εργαλείου θα πρέπει να βασίζεται στη θέση εργασίας, στη γεωμετρία του εξοπλισμού, στην απαιτούμενη μονωτική απόσταση και στην ακρίβεια χειρισμού.

Τεχνικές προδιαγραφές

Τα shotgun stick της JINPOWER μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις διαφορετικών εταιρειών ηλεκτρισμού και έργων. Οι ακριβείς διαστάσεις, οι απαιτήσεις δοκιμών και τα παρελκόμενα θα πρέπει να επιβεβαιώνονται για το επιλεγμένο μοντέλο.

Αν το έργο σας απαιτεί συγκεκριμένη διηλεκτρική δοκιμή, πρότυπο, διάμετρο κονταριού, συνολικό μήκος, μήκος εργασίας, διεπαφή κεφαλής ή παρελκόμενο, συμπεριλάβετε τα στοιχεία αυτά στο RFQ αντί να βασιστείτε σε μια γενική περιγραφή μοντέλου.

Σταθερό έναντι τηλεσκοπικού shotgun stick

Η δομή θα πρέπει να επιλέγεται ανάλογα με την εμβέλεια, τη μεταφορά και τις απαιτήσεις συνέπειας κατά την εργασία στο πεδίο.

Η διαθεσιμότητα θα πρέπει να επιβεβαιώνεται κατά την προσφορά, καθώς δεν διατίθεται κάθε συνδυασμός κεφαλής και μήκους σε όλες τις δομικές μορφές.

Πώς να επιλέξετε το σωστό shotgun stick

1. Ξεκινήστε από την εργασία

Πρώτα καθορίστε ποιο εξάρτημα πρέπει να χειριστεί ο χειριστής:

• Σφιγκτήρας γείωσης
• Γεφύρωση
• Σύνδεσμος
• Σφιγκτήρας παράλληλων αυλακώσεων
• Άλλα συμβατά εξαρτήματα γραμμών

Η εργασία καθορίζει τη διεπαφή της κεφαλής και τον απαιτούμενο έλεγχο με μεγαλύτερη ακρίβεια από ό,τι η τάση από μόνη της.

2. Επιβεβαιώστε τη συμβατότητα με τον σφιγκτήρα

Δεν θα πρέπει να θεωρείται δεδομένο ότι ένα shotgun stick είναι συμβατό με κάθε σφιγκτήρα γείωσης.

Σημαντικά σημεία περιλαμβάνουν:

• Κρίκο ή διεπαφή χειρισμού του σφιγκτήρα
• Γεωμετρία του σημείου σύσφιξης
• Απαιτούμενο άνοιγμα και συγκράτηση
• Απαίτηση ροπής
• Μέθοδο χειρισμού

Για την αντιστοίχιση με το έργο, οι αγοραστές μπορούν να υποβάλουν το μοντέλο του σφιγκτήρα, το σχέδιο ή μια ευκρινή φωτογραφία μαζί με το αίτημα.

3. Καθορίστε την απαιτούμενη εμβέλεια

Μην επιλέγετε το μήκος μόνο με βάση την τάση του συστήματος.

Η απαιτούμενη εμβέλεια εξαρτάται από:

• Τη θέση του χειριστή
• Το ύψος του εξοπλισμού
• Τη γεωμετρία της κατασκευής
• Την απαιτούμενη απόσταση προσέγγισης
• Το πραγματικό τμήμα του μονωτικού κονταριού
• Την ακρίβεια της εργασίας

4. Επιλέξτε σταθερή ή τηλεσκοπική δομή

Ένα σταθερό εργαλείο είναι κατάλληλο όταν η απόσταση εργασίας είναι προβλέψιμη. Ο τηλεσκοπικός σχεδιασμός μπορεί να διευκολύνει τη μεταφορά και να προσφέρει μεταβλητή εμβέλεια όταν διαφέρουν οι θέσεις του εξοπλισμού.

5. Εξετάστε την κεφαλή και τον μηχανισμό λειτουργίας

Ελέγξτε αν η κεφαλή σύσφιξης μπορεί να συγκρατεί με ασφάλεια τα προβλεπόμενα εξαρτήματα και αν ο συρόμενος μηχανισμός παρέχει ομαλή λειτουργία και θετική εμπλοκή.

6. Επιβεβαιώστε τα εφαρμοστέα πρότυπα και τις απαιτήσεις δοκιμών

Οι εταιρείες ηλεκτρισμού και τα έργα EPC ενδέχεται να καθορίζουν συγκεκριμένες απαιτήσεις για εργαλεία FRP εργασιών υπό τάση, διηλεκτρικές δοκιμές, έγγραφα αποδοχής ή εσωτερικά πρότυπα.

7. Επιβεβαιώστε τα έγγραφα πριν από την παραγωγή

Καθορίστε τα απαιτούμενα έγγραφα στην προδιαγραφή αγοράς, συμπεριλαμβανομένων τυχόν τεχνικού δελτίου δεδομένων, έκθεσης δοκιμών, σημάνσεων, σειριακής ταυτοποίησης ή εγγράφων επιθεώρησης.

Η συμβατότητα με τον σφιγκτήρα έχει σημασία

Η συμβατότητα με τον σφιγκτήρα είναι ένα από τα σημαντικότερα σημεία κατά την αγορά shotgun stick.

Το κατάλληλο μήκος κονταριού δεν επιλύει μια ασυμφωνία στη διεπαφή της κεφαλής. Το clampstick πρέπει να μπορεί να εμπλέκεται με ασφάλεια στο πραγματικό εξάρτημα και να το απελευθερώνει σύμφωνα με την εγκεκριμένη μέθοδο χειρισμού.

ASTM F711 και απαιτήσεις εργαλείων εργασιών υπό τάση

Το ASTM F711 αποτελεί σημαντικό σημείο αναφοράς για ράβδους ενισχυμένες με ίνες υάλου (FRP) και σωλήνες με πλήρωση αφρού που προορίζονται για χρήση σε εργαλεία εργασιών υπό τάση.

Μια βασική διάκριση για τις προμήθειες είναι ότι το ASTM F711 αφορά τη μονωτική ράβδο ή τον σωλήνα FRP. Δεν καθορίζει από μόνο του όλα τα εξαρτήματα σύνδεσης και τα παρελκόμενα που αποτελούν το πλήρες shotgun stick.

Επομένως, οι αγοραστές θα πρέπει να αξιολογούν το πλήρες εργαλείο σε δύο επίπεδα:

• Ηλεκτρική και μηχανική απόδοση του μονωτικού τμήματος FRP
• Μηχανική συμβατότητα και λειτουργία της κεφαλής σφιγκτήρα, του ενεργοποιητή, των εξαρτημάτων σύνδεσης και των παρελκομένων

Μην θεωρείτε ότι η αναφορά στο ASTM F711 για το κοντάρι FRP συνιστά αυτόματα πιστοποίηση για κάθε μηχανικό εξάρτημα του πλήρους εργαλείου.

Αναφορά OSHA των ΗΠΑ για εργαλεία εργασιών υπό τάση

Για αγοραστές που εργάζονται σύμφωνα με τις απαιτήσεις OSHA των ΗΠΑ, το 29 CFR 1910.269 περιλαμβάνει ειδικές διατάξεις για εργαλεία εργασιών υπό τάση.

Για ράβδους, σωλήνες και κοντάρια FRP, η απαίτηση σχεδιασμού του OSHA περιλαμβάνει ελάχιστη δοκιμή αντοχής σε τάση 100,000 volts per foot of length για 5 minutes ή ισοδύναμη μέθοδο που επιτρέπεται από τον κανονισμό.

Ο OSHA απαιτεί επίσης τα εργαλεία εργασιών υπό τάση να καθαρίζονται με σκούπισμα και να επιθεωρούνται οπτικά για ελαττώματα πριν από τη χρήση κάθε ημέρα. Αν η μόλυνση ή η ζημιά θα μπορούσε να επηρεάσει αρνητικά τις μονωτικές ιδιότητες ή τη μηχανική ακεραιότητα, το εργαλείο πρέπει να αποσύρεται από τη χρήση για την απαιτούμενη εξέταση και δοκιμή πριν τεθεί ξανά σε λειτουργία.

Οι απαιτήσεις OSHA αποτελούν κανονιστικές αναφορές για τους χώρους εργασίας των ΗΠΑ στους οποίους εφαρμόζονται. Δεν θα πρέπει να παρουσιάζονται ως «πιστοποίηση OSHA» του προϊόντος.

Δοκιμές και αποδοχή από τον αγοραστή

Ένα shotgun stick δεν θα πρέπει να γίνεται αποδεκτό μόνο επειδή το κοντάρι φαίνεται καθαρό και η κεφαλή του σφιγκτήρα ανοίγει σωστά.

Οι επαγγελματικές προμήθειες θα πρέπει να αξιολογούν τόσο τη μονωτική απόδοση όσο και τη μηχανική λειτουργία.

Επιθεώρηση shotgun stick πριν από τη χρήση

Η επιθεώρηση θα πρέπει να καλύπτει τόσο την κατάσταση της ηλεκτρικής μόνωσης όσο και τη μηχανική λειτουργία.

Επιθεωρήστε το κοντάρι FRP

Ελέγξτε για:

• Ρωγμές
• Βαθιές γρατσουνιές
• Φθορά της επιφάνειας
• Ρύπανση
• Υγρασία
• Φθαρμένο φινίρισμα
• Άλλες καταστάσεις που θα μπορούσαν να επηρεάσουν την ακεραιότητα της μόνωσης

Επιθεωρήστε την κεφαλή του σφιγκτήρα

Ελέγξτε τη σιαγόνα, την κεφαλή και τα σχετικά εξαρτήματα σύνδεσης για:

• Φθορά
• Διάβρωση
• Παραμόρφωση
• Ρωγμές
• Χαλαρούς συνδετήρες
• Ζημιές που επηρεάζουν την εμπλοκή του σφιγκτήρα

Ελέγξτε τον συρόμενο μηχανισμό

Ο μηχανισμός θα πρέπει να λειτουργεί ομαλά και να παρέχει θετική εμπλοκή χωρίς απρόσμενη απελευθέρωση ή υπερβολική χαλαρότητα.

Ελέγξτε τις ασφάλειες τηλεσκοπικών μοντέλων, όπου εφαρμόζεται

Για τηλεσκοπικά μοντέλα, επιθεωρήστε τις επιφάνειες των τμημάτων και τα σημεία ασφάλισης πριν από την έκταση του εργαλείου για χρήση.

Επαληθεύστε τις ετικέτες και την κατάσταση δοκιμών

Οι απαιτούμενες σημάνσεις, η σειριακή ταυτοποίηση και τα αρχεία επιθεώρησης ή δοκιμών θα πρέπει να παραμένουν ευανάγνωστα και ιχνηλάσιμα σύμφωνα με το πρόγραμμα ασφάλειας του χρήστη.

Καθαρισμός, αποθήκευση και περιοδικός έλεγχος

Τα εργαλεία FRP για εργασίες υπό τάση θα πρέπει να διατηρούνται καθαρά και στεγνά και να προστατεύονται από ζημιές κατά τη μεταφορά και την αποθήκευση.

Οι ορθές πρακτικές διαχείρισης περιλαμβάνουν:

• Διατηρείτε την επιφάνεια FRP καθαρή και στεγνή
• Αποφεύγετε την περιττή επαφή με βρομιά, λάδι και επιβλαβή χημικά
• Προστατεύετε το κοντάρι από βαθιές γρατσουνιές και κρούσεις
• Αποθηκεύετε το εργαλείο έτσι ώστε τα μακριά κοντάρια να μην λυγίζουν ούτε να υφίστανται μηχανικές ζημιές
• Προστατεύετε την κεφαλή σύσφιξης από παραμόρφωση
• Τηρείτε αρχεία επιθεωρήσεων και δοκιμών, όπου απαιτείται

Για εργασίες που υπόκεινται στους κανονισμούς OSHA των ΗΠΑ, τα εργαλεία εργασιών υπό τάση που χρησιμοποιούνται για την πρωταρχική προστασία των εργαζομένων πρέπει να αποσύρονται από τη χρήση κάθε δύο χρόνια για τη διαδικασία εξέτασης, καθαρισμού, επισκευής και δοκιμής που ορίζεται στο OSHA 1910.269, καθώς και νωρίτερα όποτε το απαιτούν ελαττώματα ή ρύπανση.

Σε άλλες αγορές, θα πρέπει να ακολουθούνται οι εφαρμοστέοι κανόνες των εταιρειών ηλεκτρισμού, οι τοπικοί κανονισμοί, οι οδηγίες του κατασκευαστή και το πρόγραμμα συντήρησης του εργοδότη, αντί να εφαρμόζεται ένα ενιαίο παγκόσμιο διάστημα.

Πότε πρέπει να αποσύρεται ένα shotgun stick από τη χρήση;

Το εργαλείο δεν θα πρέπει να παραμένει σε λειτουργία όταν υπάρχει αβεβαιότητα για τη μονωτική του ικανότητα ή τη μηχανική του ακεραιότητα.

Συνήθεις λόγοι απόσυρσης από τη χρήση περιλαμβάνουν:

• Ραγισμένο ή βαθιά γρατσουνισμένο FRP
• Ρύπανση που δεν μπορεί να αφαιρεθεί σωστά
• Φθαρμένο ή έντονα αποξεσμένο φινίρισμα του κονταριού
• Υγρασία ή κατάσταση που μπορεί να επηρεάσει τη μόνωση
• Παραμορφωμένη ή κατεστραμμένη κεφαλή σφιγκτήρα
• Αναξιόπιστος μηχανισμός ασφάλισης ή απασφάλισης
• Χαλαρά μηχανικά εξαρτήματα
• Κατεστραμμένο σύστημα ασφάλισης τηλεσκοπικών τμημάτων
• Αποτυχία σε απαιτούμενη ηλεκτρική ή μηχανική επιθεώρηση

Το shotgun stick ως μέρος συστήματος γείωσης και ηλεκτρικής ασφάλειας

Το shotgun stick είναι εργαλείο χειρισμού. Δεν αντικαθιστά την επαλήθευση απουσίας τάσης, τα καλώδια γείωσης, τους σφιγκτήρες γείωσης ή άλλο εξοπλισμό ασφαλείας που απαιτείται από τη μέθοδο εργασίας.

Για ευρύτερο σχεδιασμό έργων, στις σχετικές κατηγορίες προϊόντων της JINPOWER περιλαμβάνονται:

• Hot stick και μονωμένα εργαλεία χειρισμού
• Εξοπλισμός γείωσης
• Ανιχνευτές τάσης
• Φορητά σετ γείωσης και βραχυκύκλωσης

Έτσι, οι εταιρείες ηλεκτρισμού και οι ανάδοχοι EPC μπορούν να προμηθεύονται συμπληρωματικά εργαλεία για επαλήθευση τάσης, μονωμένο χειρισμό και προσωρινή γείωση, αντί να αγοράζουν το clampstick ως μεμονωμένο προϊόν.

Τι ελέγχει η JINPOWER πριν από την αποστολή

Για παραγγελίες έργων και διανομέων, ο έλεγχος πριν από την αποστολή θα πρέπει να επιβεβαιώνει ότι το παρεχόμενο εργαλείο αντιστοιχεί στην εγκεκριμένη διαμόρφωση.

Τα σημεία επιθεώρησης μπορεί να περιλαμβάνουν:

• Διαμόρφωση shotgun stick
• Κατάσταση κονταριού FRP
• Καθορισμένο μήκος και δομή
• Διαμόρφωση κεφαλής σφιγκτήρα
• Λειτουργία συρόμενου μηχανισμού
• Ασφάλειες τηλεσκοπικών τμημάτων, όπου εφαρμόζεται
• Αντιστοίχιση παρελκομένων
• Σήμανση και ετικέτες προϊόντος
• Συσκευασία
• Αντιστοίχιση τεχνικών εγγράφων

Αν η προδιαγραφή προμήθειας περιλαμβάνει συγκεκριμένη απαίτηση αποδοχής διηλεκτρικής δοκιμής ή επιθεώρησης από τρίτο μέρος, θα πρέπει να συμφωνηθεί πριν από την παραγωγή.

Διαμόρφωση OEM και έργων

Η JINPOWER υποστηρίζει εταιρείες ηλεκτρισμού, διανομείς ηλεκτρικού εξοπλισμού, εργολάβους και αγοραστές EPC με διαμορφώσεις shotgun stick προσαρμοσμένες στις απαιτήσεις έργων.

Ανάλογα με τον επιλεγμένο σχεδιασμό, οι συζητήσεις για το έργο μπορεί να περιλαμβάνουν:

• Σταθερή ή τηλεσκοπική δομή
• Απαιτούμενο συνολικό μήκος και εμβέλεια
• Διαμόρφωση κεφαλής σφιγκτήρα
• Συμβατά παρελκόμενα
• Σειριακή ταυτοποίηση
• Γλώσσα ετικέτας
• Προστατευτικό κάλυμμα ή συσκευασία εξαγωγής
• Τεχνικά έγγραφα και τεκμηρίωση δοκιμών
• Πρόγραμμα προμήθειας μεγάλων ποσοτήτων

Γιατί να προμηθευτείτε shotgun stick από την JINPOWER;

Εξειδίκευση στην ηλεκτρική ασφάλεια και στα εργαλεία εταιρειών ηλεκτρισμού

Η JINPOWER προμηθεύει εργαλεία ηλεκτρικής ασφάλειας για εταιρείες ηλεκτρισμού, υποσταθμούς και βιομηχανικές ηλεκτρικές εφαρμογές, επιτρέποντας την επιλογή του shotgun stick στο πλαίσιο ενός ευρύτερου συστήματος εξοπλισμού ηλεκτρικής ασφάλειας.

Προμήθεια εξοπλισμού γείωσης και hot stick σε ένα ενιαίο σύστημα προϊόντων

Καθώς η JINPOWER προμηθεύει τόσο hot stick όσο και εξοπλισμό γείωσης, οι συζητήσεις για έργα μπορούν να καλύπτουν το κοντάρι χειρισμού μαζί με συμβατές εφαρμογές γείωσης, αντί να αντιμετωπίζονται το εργαλείο και ο σφιγκτήρας ως εντελώς ξεχωριστές αγορές.

Διαμόρφωση βάσει εφαρμογής

Αντί να επιλέγουν μόνο με βάση το μήκος του κονταριού, οι αγοραστές μπορούν να γνωστοποιούν τον σφιγκτήρα, την εργασία, τη γεωμετρία του εξοπλισμού και την απαιτούμενη εμβέλεια, ώστε η διαμόρφωση να αξιολογείται με μεγαλύτερη ακρίβεια.

Υποστήριξη τεκμηρίωσης για προμήθειες έργων

Τα τεχνικά έγγραφα, οι ετικέτες και οι απαιτήσεις αποδοχής μπορούν να συζητηθούν πριν από την επιβεβαίωση της παραγγελίας, ώστε να μειωθούν οι ασυμφωνίες κατά την έγκριση του έργου.

Τι να συμπεριλάβετε στο RFQ για shotgun stick

Ένα χρήσιμο RFQ για shotgun stick θα πρέπει να περιγράφει την πραγματική εργασία χειρισμού και όχι απλώς να ζητά ένα «κοντάρι υψηλής τάσης».

Συχνές ερωτήσεις για τα shotgun stick

Πώς αλλιώς ονομάζεται το shotgun stick;

Το shotgun stick αποκαλείται ευρέως clampstick. Στον κλάδο των εταιρειών ηλεκτρισμού, παρόμοια εργαλεία θετικής σύσφιξης μπορεί επίσης να περιγράφονται ως clampstick τύπου Grip-All.

Για ποια κύρια χρήση προορίζεται το shotgun stick;

Χρησιμοποιείται κυρίως για τη σύσφιξη, την τοποθέτηση, την εγκατάσταση ή την ανάκτηση συμβατών σφιγκτήρων γείωσης, γεφυρώσεων, συνδέσμων και άλλων ηλεκτρικών εξαρτημάτων από ελεγχόμενη απόσταση εργασίας.

Είναι το shotgun stick ίδιο με ένα τυπικό hot stick;

Όχι. Το shotgun stick είναι τύπος hot stick με μηχανισμό θετικής σύσφιξης. Ένα τυπικό hot stick μπορεί να χρησιμοποιεί άγκιστρο ή εξάρτημα γενικής χρήσης για ώθηση, έλξη, χειρισμό διακοπτών ή γενικό χειρισμό εργαλείων.

Μπορεί να χρησιμοποιηθεί shotgun stick ως stick γείωσης;

Ναι, όταν η επιλεγμένη κεφαλή shotgun είναι συμβατή με τον σφιγκτήρα γείωσης και η μέθοδος εργασίας το επιτρέπει. Ωστόσο, δεν χρησιμοποιούν όλα τα stick γείωσης μηχανισμό σύσφιξης τύπου shotgun.

Πώς μπορώ να διαπιστώσω αν ο σφιγκτήρας γείωσης μου είναι συμβατός με το shotgun stick;

Ελέγξτε τον κρίκο χειρισμού του σφιγκτήρα, τη γεωμετρία σύσφιξης, την απαιτούμενη ροπή και τη διεπαφή της κεφαλής. Για την αντιστοίχιση κατά την προμήθεια, δώστε το μοντέλο, τις διαστάσεις, το σχέδιο ή μια φωτογραφία του σφιγκτήρα.

Πώς πρέπει να επιλεγεί το μήκος του shotgun stick;

Επιλέξτε το μήκος ανάλογα με τη θέση του χειριστή, την απαιτούμενη απόσταση προσέγγισης, το ύψος του εξοπλισμού, την απαιτούμενη εμβέλεια και το πραγματικό τμήμα του μονωτικού κονταριού. Μην επιλέγετε το εργαλείο μόνο με βάση την τάση του συστήματος.

Προσμετράται η μεταλλική κεφαλή shotgun στη μονωτική απόσταση;

Το κοντάρι FRP είναι το μονωτικό τμήμα. Τα αγώγιμα μηχανικά εξαρτήματα της κεφαλής σύσφιξης ή του ενεργοποιητή δεν θα πρέπει να προσμετρώνται αυτομάτως ως μέρος της μονωτικής απόστασης εργασίας.

Καλύπτει το ASTM F711 ολόκληρο το shotgun stick;

Το ASTM F711 αφορά ειδικά μονωτικές ράβδους FRP και σωλήνες με πλήρωση αφρού που χρησιμοποιούνται σε εργαλεία εργασιών υπό τάση. Τα εξαρτήματα σύνδεσης και τα παρελκόμενα βρίσκονται εκτός του πεδίου εφαρμογής αυτής της προδιαγραφής για ράβδους/σωλήνες FRP, επομένως απαιτείται επίσης έλεγχος της μηχανικής διαμόρφωσης του πλήρους εργαλείου.

Πώς πρέπει να επιθεωρείται ένα shotgun stick;

Επιθεωρήστε το κοντάρι FRP για ρύπανση και ζημιές, ελέγξτε την κεφαλή του σφιγκτήρα και τους συνδετήρες, επαληθεύστε την ομαλή λειτουργία του συρόμενου μηχανισμού και επιθεωρήστε τις ασφάλειες των τηλεσκοπικών τμημάτων, όπου εφαρμόζεται. Ακολουθείτε το εφαρμοστέο πρότυπο, τη διαδικασία του εργοδότη και τις οδηγίες του κατασκευαστή.

Μπορεί η JINPOWER να προσαρμόσει το μήκος του shotgun stick;

Οι απαιτήσεις για προσαρμοσμένο μήκος και διαμόρφωση μπορούν να συζητηθούν ανάλογα με την εφαρμογή, τη δομή, τη διεπαφή του σφιγκτήρα, την ποσότητα και τις προδιαγραφές του έργου.

Ζητήστε πληροφορίες για shotgun stick

Αν προμηθεύεστε shotgun stick ή clampstick για προσωρινή γείωση, συντήρηση δικτύων μεταφοράς και διανομής, εργασίες σε υποσταθμούς ή χειρισμό ηλεκτρικών εξαρτημάτων, στείλτε στην JINPOWER τις απαιτήσεις της εφαρμογής σας.

Για ταχύτερη αξιολόγηση της διαμόρφωσης, παρακαλούμε δώστε το μοντέλο του σφιγκτήρα ή του εξαρτήματος που θα χρησιμοποιηθεί, την τάση του συστήματος, την απαιτούμενη εμβέλεια, την προτίμηση για σταθερό ή τηλεσκοπικό μοντέλο, το εφαρμοστέο πρότυπο, την ποσότητα και τα απαιτούμενα έγγραφα.

Αν υπάρχει αβεβαιότητα ως προς τη συμβατότητα του σφιγκτήρα, ένα μοντέλο προϊόντος, τεχνικό σχέδιο ή ευκρινής φωτογραφία μπορεί να μας βοηθήσει να αξιολογήσουμε την απαιτούμενη διεπαφή κεφαλής πριν από την προσφορά.
