전문적인 조달에서는 총 길이와 가격만이 가장 중요한 질문은 아닙니다. 구매자는 클램프 호환성, 필요한 작업 거리, 절연봉 길이, 작동 메커니즘, 공구 구조, 적용 가능한 시험 요건 및 관련 문서도 확인해야 합니다.

제품 주요 특징

• 하드웨어를 확실하게 잡을 수 있는 샷건 스틱 / 클램프스틱 설계
• 전기 작업용 에폭시 FRP 절연봉
• 클램프를 제어하여 열고 닫을 수 있는 슬라이딩 작동 메커니즘
• 호환되는 접지 클램프, 점퍼, 커넥터 및 소형 하드웨어에 적합
• 모델에 따라 고정식 및 텔레스코픽 구성 제공 가능
• 맞춤 길이 및 프로젝트별 구성 지원
• 전력회사, 변전소, 송배전 유지보수에 적합

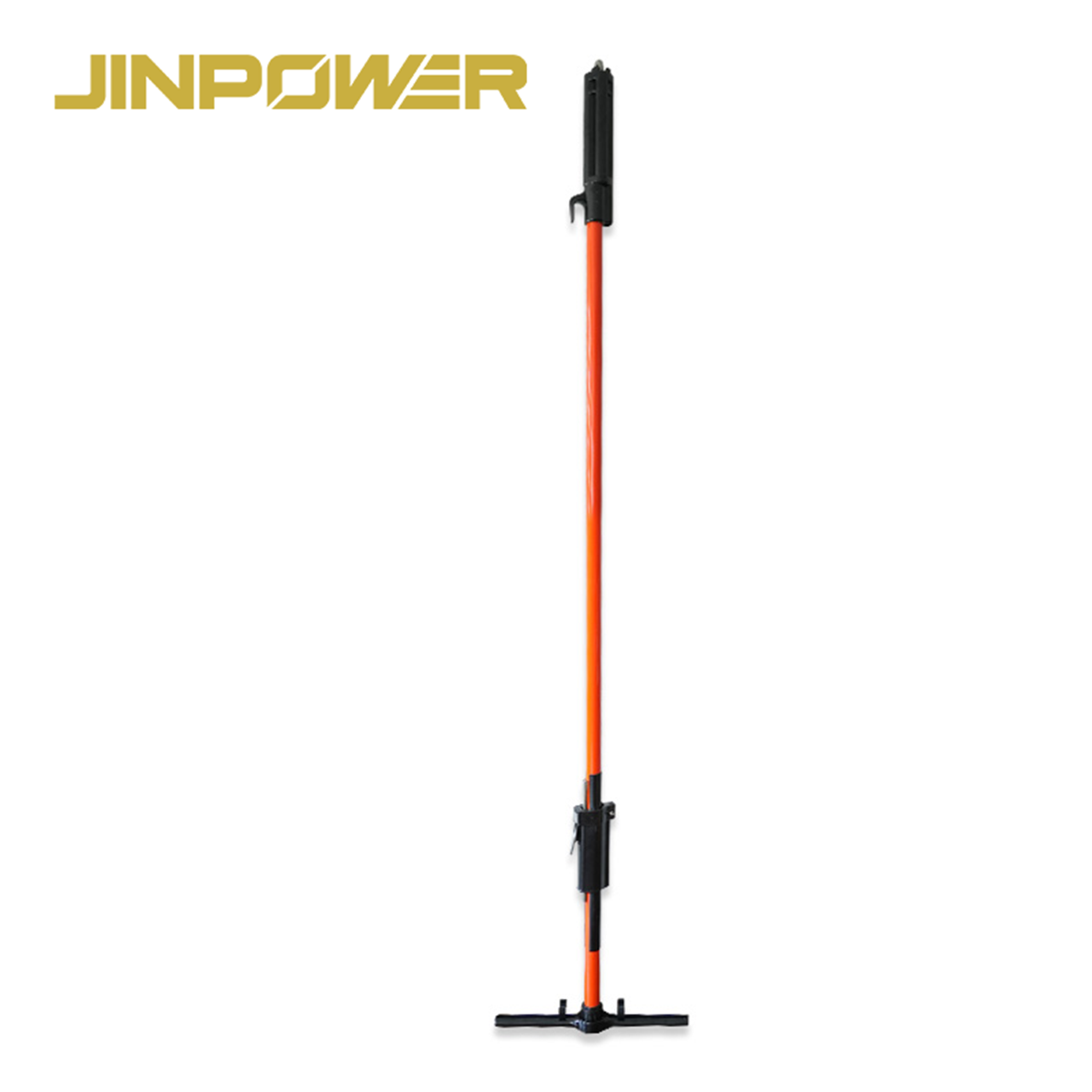

샷건 스틱이란 무엇인가요?

샷건 스틱은 원격으로 제어하는 그립 헤드가 장착된 절연 작업 공구입니다. 전력회사 업계에서는 클램프스틱 또는 Grip-All형 클램프스틱이라고도 합니다.

주요 장점은 호환되는 하드웨어를 확실하게 제어할 수 있다는 점입니다. 개방형 후크나 범용 부착물에만 의존하는 대신, 클램프 메커니즘으로 작업 고리, 클램프 나사 또는 호환 피팅을 잡아 하드웨어를 원하는 위치에 놓는 동안 고정할 수 있습니다.

일반적인 용도는 다음과 같습니다.

• 호환되는 접지 클램프의 설치 및 제거
• 점퍼 및 커넥터 취급
• 평행 홈 클램프 및 기타 선로 하드웨어 위치 조정
• 작은 부품을 원거리에서 취급
• 전력회사 및 변전소 유지보수 작업

허용되는 정확한 작업은 선택한 공구 구성, 호환되는 부착물, 작업장 절차 및 전기 안전 프로그램에 따라 달라집니다.

샷건 클램프스틱은 어떻게 작동하나요?

샷건 스틱은 기계식 그립 시스템과 절연 작업봉을 결합한 공구입니다. 이러한 구성 요소를 이해하면 기존 클램프 및 현장 작업 절차와 호환되는지 평가하는 데 도움이 됩니다.

클램프 또는 그립 헤드

클램프 헤드는 접지 클램프 아이스크루, 커넥터 또는 작동 피팅과 같은 호환 하드웨어를 잡도록 설계되었습니다.

개방형 후크와 비교하면, 확실한 그립 메커니즘은 작은 하드웨어를 위치시키거나 회수할 때 작업자가 더 안정적으로 고정할 수 있도록 해줍니다.

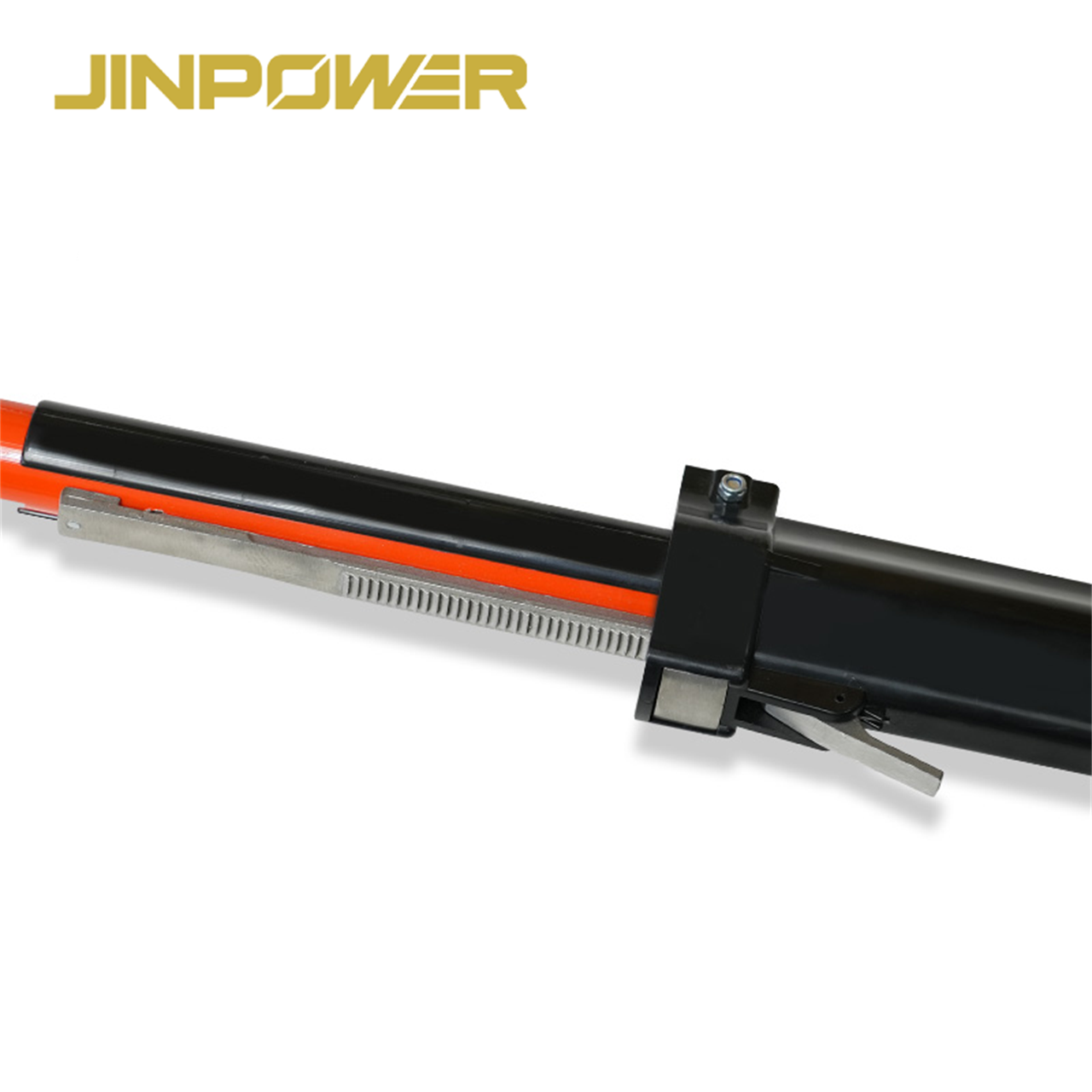

슬라이딩 작동 메커니즘

작동 메커니즘은 공구의 작업자 쪽에서 슬라이딩 제어 장치를 사용해 그립 헤드를 열고 닫습니다.

이 구조를 통해 작업자는 취급 중인 하드웨어 가까이에 손을 대지 않고도 클램프를 제어할 수 있습니다.

FRP 절연봉

에폭시 FRP 봉은 샷건 스틱의 주요 절연 구간을 구성합니다.

작업봉은 작업 거리를 확보한 상태에서 하드웨어를 제어해 취급할 수 있도록 전기 절연 성능과 충분한 기계적 강성을 모두 갖춰야 합니다.

잠금 및 해제 시스템

위치 조정 중 호환 하드웨어를 안정적으로 고정해야 하므로 신뢰할 수 있는 잠금 및 해제 메커니즘이 중요합니다.

조달 및 검사 과정에서 구매자는 메커니즘이 부드럽게 움직이는지, 확실히 맞물리는지, 비정상적인 유격이 있는지 확인해야 합니다.

샷건 스틱의 어느 부분이 절연 거리를 제공하나요?

유효 절연 구간을 공구의 전체 길이와 혼동해서는 안 됩니다.

FRP 봉이 절연 구간을 제공합니다. 설계에 따라 그립 헤드, 후크, 액추에이터 및 기타 기계 부품에 전도성 금속 부품이 포함될 수 있습니다.

따라서 공구 길이를 지정할 때 구매자는 전체 길이, 절연봉 길이 및 실제 작업에 필요한 작업 거리를 구분해야 합니다.

샷건 스틱과 표준 핫스틱 비교

두 제품 모두 핫스틱 제품군에 속하지만, 서로 다른 작업상의 문제를 해결합니다.

일반적인 개폐 작업과 여러 부착물을 사용하는 작업에는 삼각형 텔레스코픽 핫스틱도 검토할 수 있습니다.

샷건 스틱과 접지 스틱은 같은 제품인가요?

정확히 같지는 않습니다.

접지 스틱이라는 용어는 일반적으로 접지 장비를 설치하거나 제거할 때 사용하는 절연 작업봉을 가리킵니다.

샷건 스틱 또는 클램프스틱이라는 용어는 호환 클램프와 하드웨어를 제어하는 데 쓰이는 특정 그립 메커니즘을 가리킵니다.

임시 접지 프로젝트에서 샷건 스틱은 작업 공구일 뿐입니다. 전체 접지 시스템에는 필요한 접지 케이블, 클램프 및 연결 하드웨어도 포함됩니다.

관련 임시 접지 제품은 JINPOWER 접지 장비를 참조하세요.

샷건 스틱의 주요 용도

접지 클램프 설치 및 제거

샷건 스틱의 가장 일반적인 용도 중 하나는 호환되는 임시 접지 클램프를 원격으로 위치시키고 제거하는 것입니다.

그립 메커니즘은 작업자가 승인된 접지 방법에 따라 클램프를 위치시키는 동안 클램프를 잡아주는 데 도움이 됩니다.

완전한 접지 어셈블리는 휴대용 접지 및 단락 세트를 참조하세요.

점퍼 및 커넥터 취급

원거리에서 하드웨어를 확실하게 제어해야 하는 경우, 클램프스틱으로 호환되는 점퍼, 커넥터 및 피팅을 잡아 위치를 조정할 수 있습니다.

가공 배전 작업

배전선 작업자는 작업에 필요한 작업 방법과 접근 경계를 준수하면서 호환 선로 하드웨어를 설치, 제거 또는 재배치할 때 샷건 스틱을 사용할 수 있습니다.

변전소 유지보수

직접 손을 대는 것이 적절하지 않고 제어된 작업 거리가 필요한 변전소 주변의 하드웨어 취급 작업에 샷건 스틱을 사용할 수 있습니다.

송전 및 전력 설비 유지보수

더 긴 구성 또는 텔레스코픽 구성은 추가 작업 거리가 필요한 작업에 사용할 수 있습니다. 최종 공구 선택은 작업 위치, 장비 형상, 필요한 절연 거리 및 취급 정밀도를 기준으로 해야 합니다.

기술 사양

JINPOWER 샷건 스틱은 다양한 전력회사 및 프로젝트 요구사항에 맞게 구성할 수 있습니다. 정확한 치수, 시험 요건 및 부속품은 선택한 모델에 대해 확인해야 합니다.

프로젝트에 특정 내전압 시험, 표준, 봉 직경, 전체 길이, 작업 길이, 헤드 인터페이스 또는 부속품이 필요한 경우 일반적인 모델 설명에 의존하지 말고 RFQ에 해당 내용을 기재하세요.

고정식 샷건 스틱과 텔레스코픽 샷건 스틱

구조는 작업 거리, 운반 및 현장 사용의 일관성을 고려해 선택해야 합니다.

모든 헤드 및 길이 구성이 모든 구조 형식으로 공급되는 것은 아니므로 견적 시 공급 가능 여부를 확인해야 합니다.

올바른 샷건 스틱 선택 방법

1. 작업부터 확인하세요

먼저 작업자가 취급해야 하는 대상이 무엇인지 정하세요.

• 접지 클램프
• 점퍼
• 커넥터
• 평행 홈 클램프
• 기타 호환 선로 하드웨어

전압만 고려하는 것보다 실제 작업이 헤드 인터페이스와 필요한 제어 방식을 더 정확하게 결정합니다.

2. 클램프 호환성을 확인하세요

샷건 스틱이 모든 접지 클램프에 맞는다고 가정해서는 안 됩니다.

중요한 확인 사항은 다음과 같습니다.

• 클램프 아이스크루 또는 작동 인터페이스
• 그립 지점의 형상
• 필요한 개방 폭 및 고정력
• 토크 요구사항
• 작동 방식

프로젝트에 맞는 제품을 확인하기 위해 구매자는 문의 시 클램프 모델, 도면 또는 선명한 제품 사진을 제공할 수 있습니다.

3. 필요한 작업 거리를 정하세요

전압만을 기준으로 길이를 선택하지 마세요.

필요한 작업 거리는 다음에 따라 달라집니다.

• 작업자 위치
• 장비 높이
• 구조물 형상
• 필요한 접근 거리
• 실제 절연봉 구간
• 작업 정밀도

4. 고정식 또는 텔레스코픽 구조를 선택하세요

작업 거리를 예측할 수 있는 경우 고정식 공구가 적합합니다. 장비 위치가 서로 다를 때 텔레스코픽 설계는 운반을 간편하게 하고 작업 거리를 조절할 수 있게 해줍니다.

5. 헤드와 작동 메커니즘을 확인하세요

그립 헤드가 대상 하드웨어를 안정적으로 고정할 수 있는지, 슬라이딩 메커니즘이 부드럽고 확실하게 맞물리는지 확인하세요.

6. 적용 표준 및 시험 요건을 확인하세요

전력회사와 EPC 프로젝트는 특정 FRP 활선 작업 공구 요건, 내전압 시험, 인수 문서 또는 사내 표준을 지정할 수 있습니다.

7. 생산 전에 문서를 확인하세요

필요한 기술 데이터시트, 시험 성적서, 표시, 일련번호 식별 또는 검사 문서를 포함해 필요한 서류를 구매 사양서에 명시하세요.

클램프 호환성이 중요합니다

클램프 호환성은 샷건 스틱 구매 시 가장 중요한 확인 사항 중 하나입니다.

적절한 봉 길이만으로 헤드 인터페이스 불일치 문제를 해결할 수는 없습니다. 클램프스틱은 실제 하드웨어를 확실하게 물고 승인된 작업 방법에 따라 놓을 수 있어야 합니다.

ASTM F711 및 활선 작업 공구 요건

ASTM F711은 활선 작업 공구에 사용하도록 제작된 유리섬유 강화 플라스틱 봉 및 발포 충전 튜브에 관한 중요한 참고 표준입니다.

조달 시 중요한 구분은 ASTM F711이 FRP 절연봉 또는 튜브를 다룬다는 점입니다. 이 표준만으로는 완전한 샷건 스틱을 구성하는 모든 피팅과 부착물을 규정하지 않습니다.

따라서 구매자는 완전한 공구를 다음 두 가지 측면에서 검토해야 합니다.

• FRP 절연 구간의 전기적 및 기계적 성능
• 클램프 헤드, 액추에이터, 피팅 및 부착물의 기계적 호환성과 기능

FRP 봉에 대한 ASTM F711 참조가 완전한 공구의 모든 기계식 부착물에 대한 자동 인증을 의미한다고 간주하지 마세요.

미국 OSHA 활선 작업 공구 참고 사항

미국 OSHA 요건을 적용받는 구매자의 경우, 29 CFR 1910.269에는 활선 작업 공구에 대한 구체적인 규정이 포함되어 있습니다.

FRP 봉, 튜브 및 폴의 경우 OSHA 설계 요건에는 길이 1피트당 100,000볼트에서 5분간 실시하는 최소 내전압 시험 또는 규정이 허용하는 동등한 방법이 포함됩니다.

OSHA는 또한 매일 사용 전에 활선 작업 공구를 깨끗이 닦고 결함 여부를 육안으로 검사하도록 요구합니다. 오염이나 손상으로 절연 특성 또는 기계적 건전성이 저하될 수 있는 경우, 필요한 검사와 시험을 거쳐 다시 사용하기 전까지 공구를 사용 중지해야 합니다.

이 OSHA 요건은 해당되는 미국 작업장의 규제 참고 사항입니다. 이를 제품의 "OSHA 인증"이라고 표현해서는 안 됩니다.

시험 및 구매자 인수

봉이 깨끗해 보이고 클램프 헤드가 제대로 열린다는 이유만으로 샷건 스틱을 인수해서는 안 됩니다.

전문적인 조달에서는 절연 성능과 기계적 기능을 모두 검토해야 합니다.

사용 전 샷건 스틱 검사

검사는 전기 절연 상태와 기계적 작동을 모두 확인해야 합니다.

FRP 봉 검사

다음 사항을 확인하세요.

• 균열
• 깊은 긁힘
• 표면 마모
• 오염
• 습기
• 마감 손상
• 절연 건전성에 영향을 줄 수 있는 기타 상태

클램프 헤드 검사

죠, 헤드 및 관련 피팅에서 다음 사항을 확인하세요.

• 마모
• 부식
• 변형
• 균열
• 패스너 풀림
• 클램프 체결에 영향을 주는 손상

슬라이딩 메커니즘 확인

메커니즘은 예상치 못하게 풀리거나 과도한 유격이 생기지 않으면서 부드럽게 작동하고 확실하게 맞물려야 합니다.

해당하는 경우 텔레스코픽 잠금 장치 확인

텔레스코픽 모델의 경우, 사용을 위해 공구를 연장하기 전에 각 섹션의 표면과 잠금 지점을 검사하세요.

라벨 및 시험 상태 확인

필수 표시, 일련번호 식별 정보, 검사 또는 시험 기록은 사용자의 안전 프로그램에 따라 읽을 수 있고 추적 가능한 상태로 유지되어야 합니다.

세척, 보관 및 정기 검사

FRP 활선 작업 공구는 깨끗하고 건조하게 유지해야 하며, 운반 및 보관 중 손상되지 않도록 보호해야 합니다.

적절한 관리 방법은 다음과 같습니다.

• FRP 표면을 깨끗하고 건조하게 유지
• 흙, 기름 및 유해 화학물질에 불필요하게 접촉하지 않도록 주의
• 깊은 긁힘과 충격으로부터 봉을 보호
• 긴 봉이 휘거나 기계적으로 손상되지 않도록 공구 보관
• 그립 헤드가 변형되지 않도록 보호
• 필요한 경우 검사 및 시험 기록 유지

미국 OSHA 규제 대상 작업의 경우, 직원의 주된 보호를 위해 사용하는 활선 작업 공구는 OSHA 1910.269에 명시된 검사, 세척, 수리 및 시험 절차를 위해 2년마다 사용을 중지해야 하며, 결함이나 오염이 발견되면 그보다 일찍 사용을 중지해야 합니다.

그 외 시장에서는 전 세계에 단일 주기를 일률적으로 적용하기보다 해당 전력회사 규칙, 현지 규정, 제조업체 지침 및 고용주의 유지보수 프로그램을 따라야 합니다.

샷건 스틱은 언제 사용을 중지해야 하나요?

절연 성능이나 기계적 건전성이 확실하지 않은 경우 공구를 계속 사용해서는 안 됩니다.

일반적인 사용 중지 조건은 다음과 같습니다.

• FRP에 균열 또는 깊은 긁힘이 있는 경우
• 적절히 제거할 수 없는 오염
• 봉 마감의 손상 또는 심한 마모
• 절연에 영향을 줄 수 있는 습기 또는 상태
• 변형되거나 손상된 클램프 헤드
• 신뢰할 수 없는 잠금 또는 해제 메커니즘
• 기계 부품의 풀림
• 손상된 텔레스코픽 잠금 시스템
• 필수 전기 또는 기계 검사 불합격

접지 및 전기 안전 시스템에서 샷건 스틱의 역할

샷건 스틱은 작업 공구입니다. 작업 방법에 필요한 전압 확인, 접지 케이블, 접지 클램프 또는 기타 안전 장비를 대체하지 않습니다.

보다 폭넓은 프로젝트 계획을 위해 다음과 같은 JINPOWER 관련 제품군을 참조할 수 있습니다.

• 핫스틱 및 절연 작업 공구
• 접지 장비
• 전압 검전기
• 휴대용 접지 및 단락 세트

이를 통해 전력회사와 EPC 계약업체는 클램프스틱만 별도로 구매하는 대신, 전압 확인, 절연 작업 및 임시 접지를 위한 상호 보완적인 공구를 함께 조달할 수 있습니다.

JINPOWER의 출하 전 확인 사항

프로젝트 및 유통업체 주문의 경우, 출하 전 검토를 통해 공급 제품이 승인된 구성과 일치하는지 확인해야 합니다.

검사 항목에는 다음이 포함될 수 있습니다.

• 샷건 스틱 구성
• FRP 봉 상태
• 지정된 길이 및 구조
• 클램프 헤드 구성
• 슬라이딩 메커니즘 작동
• 해당하는 경우 텔레스코픽 잠금 장치
• 부속품 호환성
• 제품 표시 및 라벨
• 포장
• 기술 문서의 일치 여부

구매 사양에 특정 내전압 인수 요건 또는 제3자 검사 요건이 포함되어 있는 경우, 생산 전에 합의해야 합니다.

OEM 및 프로젝트별 구성

JINPOWER는 전력회사, 전기 유통업체, 계약업체 및 EPC 구매자를 위해 프로젝트별 샷건 스틱 구성을 지원합니다.

선택한 설계에 따라 프로젝트 협의에는 다음 사항이 포함될 수 있습니다.

• 고정식 또는 텔레스코픽 구조
• 필요한 전체 길이 및 작업 거리
• 클램프 헤드 구성
• 호환 부속품
• 일련번호 식별
• 라벨 언어
• 보호 슬리브 또는 수출 포장
• 기술 및 시험 문서
• 대량 공급 일정

JINPOWER에서 샷건 스틱을 조달하는 이유

전기 안전 및 전력 설비 공구에 집중

JINPOWER는 전력회사, 변전소 및 산업용 전기 분야에 전기 안전 공구를 공급하므로, 보다 폭넓은 전기 안전 장비 시스템 내에서 샷건 스틱을 선택할 수 있습니다.

접지 장비와 핫스틱을 하나의 제품 시스템으로 공급

JINPOWER는 핫스틱과 접지 장비를 모두 공급하므로, 프로젝트 협의 시 작업봉과 호환되는 접지 용도를 함께 검토할 수 있어 공구와 클램프를 완전히 별개의 구매 품목으로 취급할 필요가 없습니다.

용도에 기반한 구성

봉 길이만으로 선택하는 대신, 구매자가 클램프, 작업, 장비 형상 및 필요한 작업 거리를 제공하면 구성을 보다 정확하게 검토할 수 있습니다.

프로젝트 조달을 위한 문서 지원

프로젝트 승인 과정에서 불일치를 줄일 수 있도록 주문 확정 전에 기술 문서, 라벨 및 인수 요건을 협의할 수 있습니다.

샷건 스틱 RFQ에 포함할 내용

유용한 샷건 스틱 RFQ에는 단순히 "고전압 작업봉"을 요청하는 것이 아니라 실제 작업 내용을 설명해야 합니다.

샷건 스틱 관련 자주 묻는 질문

샷건 스틱의 다른 명칭은 무엇인가요?

샷건 스틱은 일반적으로 클램프스틱이라고 합니다. 전력회사 업계에서는 이와 유사한 확실한 그립 방식의 공구를 Grip-All형 클램프스틱이라고도 합니다.

샷건 스틱은 주로 어디에 사용되나요?

제어된 작업 거리에서 호환되는 접지 클램프, 점퍼, 커넥터 및 기타 전기 하드웨어를 잡고 위치시키거나 설치 또는 회수하는 데 주로 사용됩니다.

샷건 스틱은 표준 핫스틱과 같은 제품인가요?

아닙니다. 샷건 스틱은 확실한 그립 메커니즘을 갖춘 핫스틱의 한 종류입니다. 표준 핫스틱은 밀기, 당기기, 개폐 또는 일반적인 공구 작업에 후크나 범용 부착물을 사용할 수 있습니다.

샷건 스틱을 접지 스틱으로 사용할 수 있나요?

선택한 샷건 헤드가 접지 클램프와 호환되고 작업 방법상 허용되는 경우 사용할 수 있습니다. 다만 모든 접지 스틱이 샷건형 그립 메커니즘을 사용하는 것은 아닙니다.

접지 클램프가 샷건 스틱에 맞는지 어떻게 알 수 있나요?

클램프 작동 고리, 그립 형상, 필요한 토크 및 헤드 인터페이스를 확인하세요. 조달을 위해 호환성을 확인하려면 클램프 모델, 치수, 도면 또는 사진을 제공하세요.

샷건 스틱 길이는 어떻게 선택해야 하나요?

작업자 위치, 필요한 접근 거리, 장비 높이, 작업 거리 및 실제 절연봉 구간을 기준으로 길이를 선택하세요. 시스템 전압만으로 공구를 선택하지 마세요.

금속 샷건 헤드도 절연 거리에 포함되나요?

FRP 봉이 절연 구간입니다. 그립 헤드나 액추에이터의 전도성 기계 부품을 절연 작업 거리의 일부로 간주해서는 안 됩니다.

ASTM F711은 샷건 스틱 전체를 다루나요?

ASTM F711은 활선 작업 공구에 사용되는 FRP 절연봉 및 발포 충전 튜브를 구체적으로 다룹니다. 피팅과 부착물은 해당 FRP 봉/튜브 사양의 범위에 포함되지 않으므로, 완전한 공구에 대해서는 기계적 구성도 검토해야 합니다.

샷건 스틱은 어떻게 검사해야 하나요?

FRP 봉의 오염 및 손상 여부를 검사하고, 클램프 헤드와 패스너를 확인하며, 슬라이딩 메커니즘의 원활한 작동을 점검하고, 해당하는 경우 텔레스코픽 잠금 장치도 검사하세요. 적용 표준, 고용주 절차 및 제조업체 지침을 따르세요.

JINPOWER에서 샷건 스틱 길이를 맞춤 제작할 수 있나요?

용도, 구조, 클램프 인터페이스, 수량 및 프로젝트 사양에 따라 맞춤 길이와 구성 요건을 협의할 수 있습니다.

샷건 스틱 상세 정보를 문의하세요

임시 접지, 송배전 유지보수, 변전소 작업 또는 전기 하드웨어 취급용 샷건 스틱이나 클램프스틱을 조달하려는 경우, JINPOWER에 사용 요건을 보내주세요.

구성 검토를 신속하게 진행할 수 있도록 작동 대상 클램프 또는 하드웨어, 시스템 전압, 필요한 작업 거리, 고정식 또는 텔레스코픽 선호 여부, 적용 표준, 수량 및 필요한 문서를 제공해 주세요.

클램프 호환성이 확실하지 않은 경우 제품 모델, 기술 도면 또는 선명한 사진을 보내주시면 견적 전에 필요한 헤드 인터페이스를 검토하는 데 도움이 됩니다.
