Untuk pengadaan profesional, hal terpenting yang perlu dipastikan bukan hanya panjang keseluruhan dan harga. Pembeli juga perlu memastikan kompatibilitas klem, jangkauan yang diperlukan, panjang tongkat isolasi, mekanisme pengoperasian, struktur alat, persyaratan pengujian yang berlaku, dan dokumen pendukung.

Keunggulan Produk

• Desain shotgun stick / clampstick untuk mencengkeram perangkat keras dengan kuat
• Tongkat isolasi FRP epoksi untuk aplikasi pengoperasian listrik
• Mekanisme pengoperasian geser untuk mengontrol pembukaan dan penutupan klem
• Cocok untuk klem pentanahan, jumper, konektor, dan perangkat keras kecil yang kompatibel
• Tersedia konfigurasi tetap dan teleskopik, tergantung model
• Dukungan panjang dan konfigurasi proyek khusus
• Cocok untuk perusahaan utilitas, gardu induk, serta pemeliharaan transmisi dan distribusi

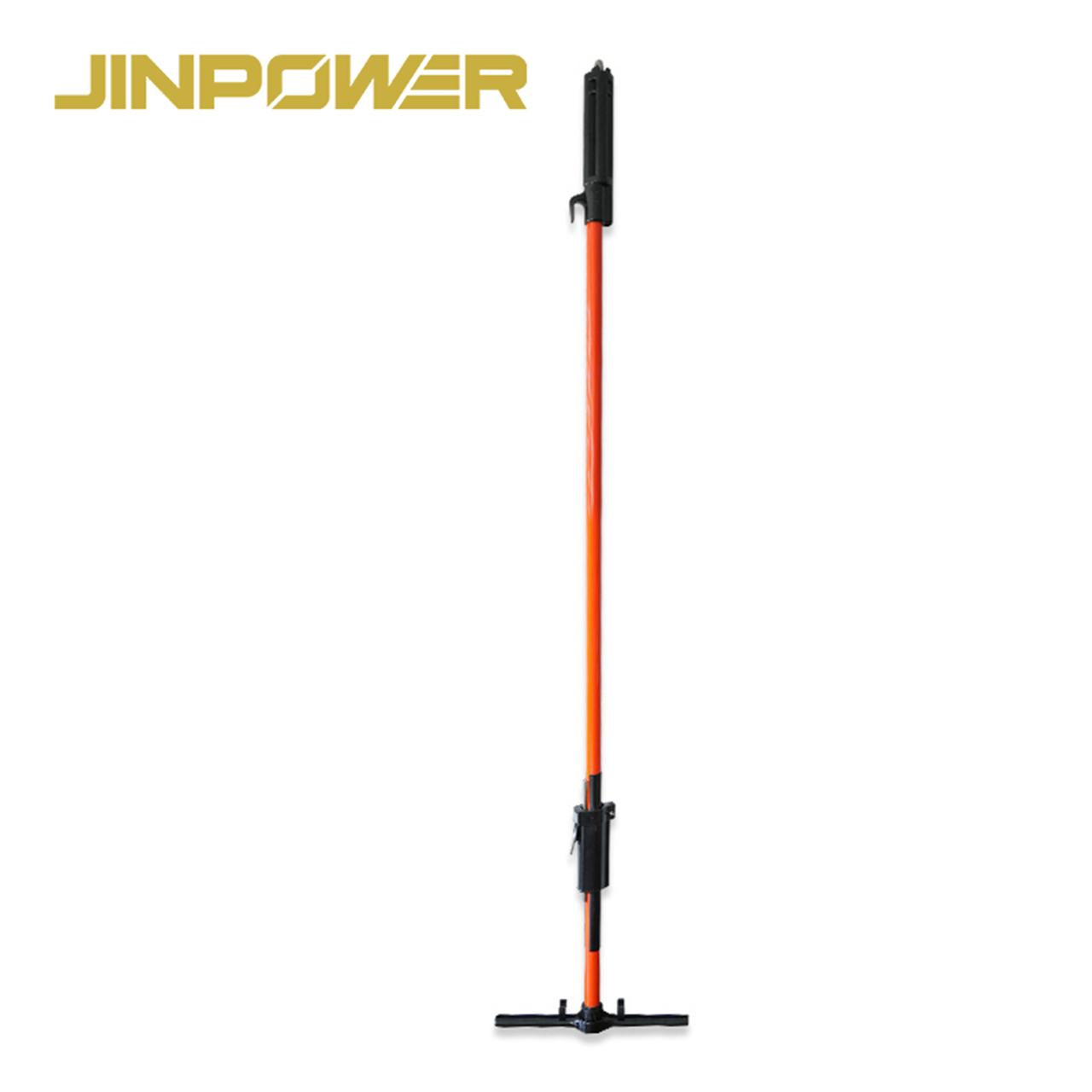

Apa Itu Shotgun Stick?

Shotgun stick adalah alat pengoperasian berisolasi dengan kepala pencengkeram yang dikendalikan dari jarak jauh. Di industri utilitas listrik, alat ini juga umum disebut clampstick atau clampstick tipe Grip-All.

Keunggulan utamanya adalah kemampuan mengendalikan perangkat keras yang kompatibel dengan kuat. Alih-alih hanya mengandalkan kait terbuka atau sambungan universal, mekanisme klem dapat mencengkeram mata pengoperasian, sekrup klem, atau fitting yang kompatibel, lalu menahannya saat operator memosisikan perangkat keras tersebut.

Aplikasi umumnya meliputi:

• Memasang dan melepas klem pentanahan yang kompatibel
• Menangani jumper dan konektor
• Memosisikan klem alur paralel dan perangkat keras saluran lainnya
• Menangani komponen kecil dari jarak jauh
• Pekerjaan pemeliharaan utilitas dan gardu induk

Tugas yang diizinkan secara spesifik bergantung pada konfigurasi alat yang dipilih, attachment yang kompatibel, prosedur kerja, dan program keselamatan listrik.

Bagaimana Cara Kerja Shotgun Clampstick?

Shotgun stick menggabungkan sistem pencengkeram mekanis dengan tongkat pengoperasian berisolasi. Memahami komponen-komponen ini membantu pembeli menilai apakah alat tersebut akan sesuai dengan klem yang sudah digunakan dan prosedur lapangan mereka.

Kepala Klem atau Kepala Pencengkeram

Kepala klem dirancang untuk mengaitkan perangkat keras yang kompatibel, seperti sekrup mata pada klem pentanahan, konektor, atau fitting pengoperasian.

Dibandingkan dengan kait terbuka, mekanisme pencengkeram yang mengunci memberikan kontrol dan penahanan yang lebih baik bagi operator saat memosisikan atau mengambil perangkat keras berukuran kecil.

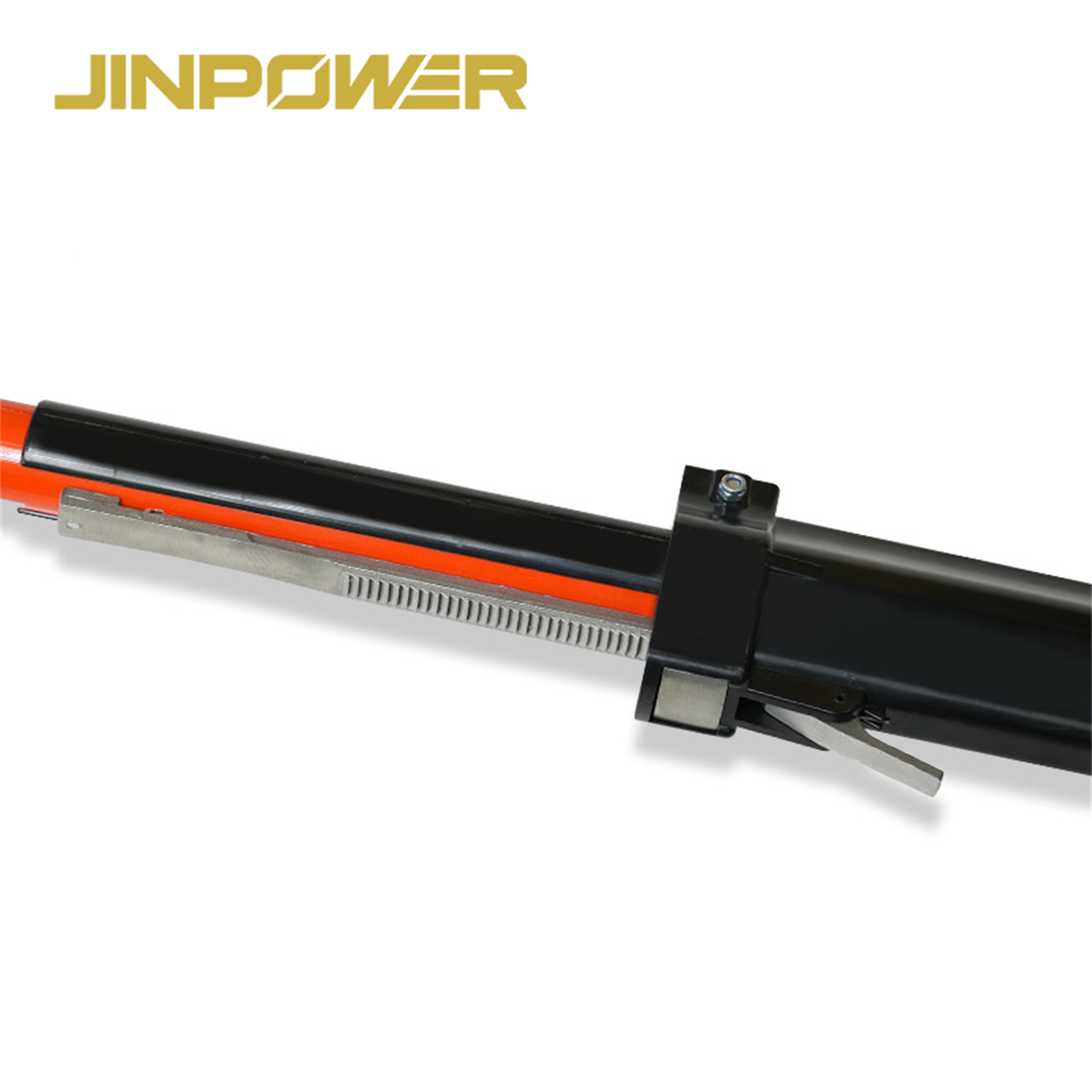

Mekanisme Pengoperasian Geser

Mekanisme pengoperasian menggunakan kontrol geser untuk membuka dan menutup kepala pencengkeram dari ujung alat yang dipegang operator.

Dengan mekanisme ini, operator dapat mengendalikan klem tanpa menempatkan tangan di dekat perangkat keras yang sedang ditangani.

Tongkat Isolasi FRP

Tongkat FRP epoksi merupakan bagian utama isolasi pada shotgun stick.

Tongkat harus memberikan kinerja isolasi listrik sekaligus kekakuan mekanis yang memadai agar perangkat keras dapat ditangani dengan terkontrol pada jangkauan yang diperlukan.

Sistem Pengunci dan Pelepas

Mekanisme pengunci dan pelepas yang andal penting karena alat harus menahan perangkat keras yang kompatibel dengan aman saat diposisikan.

Saat pengadaan dan inspeksi, pembeli perlu memeriksa kelancaran gerakan, penguncian yang mantap, dan kelonggaran mekanisme yang tidak normal.

Bagian Mana dari Shotgun Stick yang Memberikan Jarak Isolasi?

Bagian efektif yang memberikan isolasi tidak boleh disamakan dengan panjang keseluruhan alat.

Tongkat FRP memberikan bagian isolasi. Kepala pencengkeram, kait, aktuator, dan komponen mekanis lainnya dapat mengandung bagian logam konduktif, bergantung pada desainnya.

Karena itu, saat menentukan panjang alat, pembeli perlu membedakan panjang keseluruhan, panjang tongkat isolasi, dan jangkauan kerja yang diperlukan untuk tugas sebenarnya.

Shotgun Stick vs Hot Stick Standar

Kedua produk ini termasuk dalam keluarga hot stick yang lebih luas, tetapi dirancang untuk menangani kebutuhan pengoperasian yang berbeda.

Untuk pekerjaan pengoperasian umum dan penggunaan berbagai attachment, pembeli juga dapat melihat Hot Stick Teleskopik Segitiga.

Shotgun Stick vs Grounding Stick: Apakah Keduanya Sama?

Tidak persis sama.

Istilahgrounding stick biasanya merujuk pada penggunaan tongkat pengoperasian berisolasi untuk memasang atau melepas peralatan pentanahan.

Istilahshotgun stick atau clampstick merujuk pada mekanisme pencengkeram khusus untuk mengendalikan klem dan perangkat keras yang kompatibel.

Untuk proyek pentanahan sementara, shotgun stick hanya berfungsi sebagai alat pengoperasian. Sistem pentanahan lengkap juga mencakup kabel pentanahan, klem, dan perangkat keras sambungan yang diperlukan.

LihatPeralatan PentanahanJINPOWER untuk produk pembumian sementara terkait.

Aplikasi Utama Shotgun Stick

Pemasangan dan Pelepasan Klem Pentanahan

Salah satu aplikasi shotgun stick yang paling umum adalah memosisikan dan melepas klem pentanahan sementara yang kompatibel dari jarak jauh.

Mekanisme pencengkeram membantu menahan klem saat operator memosisikannya sesuai metode pentanahan yang disetujui.

Untuk rakitan pentanahan lengkap, pembeli dapat melihatSet Pembumian Portabel dan Hubung Singkat.

Penanganan Jumper dan Konektor

Clampstick dapat digunakan untuk mencengkeram dan mengatur ulang posisi jumper, konektor, dan fitting yang kompatibel ketika perangkat keras perlu dikendalikan dari jarak jauh dengan kuat.

Pekerjaan Jaringan Distribusi Udara

Tim jaringan distribusi dapat menggunakan shotgun stick untuk memasang, melepas, atau mengatur ulang posisi perangkat keras saluran yang kompatibel, dengan tetap mengikuti metode kerja dan batas jarak pendekatan yang diwajibkan untuk tugas tersebut.

Pemeliharaan Gardu Induk

Shotgun stick dapat digunakan untuk menangani perangkat keras di sekitar gardu induk ketika akses langsung dengan tangan tidak sesuai dan diperlukan jangkauan yang terkontrol.

Pemeliharaan Transmisi dan Utilitas

Konfigurasi yang lebih panjang atau teleskopik dapat mendukung pekerjaan yang memerlukan jangkauan tambahan. Pemilihan akhir alat harus didasarkan pada posisi pengoperasian, geometri peralatan, jarak isolasi yang diperlukan, dan ketepatan penanganan.

Spesifikasi Teknis

Shotgun stick JINPOWER dapat dikonfigurasi sesuai kebutuhan utilitas dan proyek yang berbeda. Dimensi, persyaratan pengujian, dan aksesori yang tepat perlu dikonfirmasi untuk model yang dipilih.

Jika proyek Anda memerlukan uji dielektrik, standar, diameter tongkat, panjang keseluruhan, panjang kerja, antarmuka kepala, atau aksesori tertentu, cantumkan persyaratan tersebut dalam RFQ, alih-alih hanya mengandalkan deskripsi model umum.

Shotgun Stick Tetap vs Teleskopik

Struktur alat harus dipilih berdasarkan jangkauan, kemudahan transportasi, dan konsistensi penggunaan di lapangan.

Ketersediaan perlu dikonfirmasi saat meminta penawaran karena tidak semua konfigurasi kepala dan panjang tersedia dalam setiap format struktur.

Cara Memilih Shotgun Stick yang Tepat

1. Mulailah dengan Tugasnya

Pertama, tentukan benda yang perlu ditangani operator:

• Klem pentanahan
• Jumper
• Konektor
• Klem alur paralel
• Perangkat keras saluran lain yang kompatibel

Tugas menentukan antarmuka kepala dan tingkat kendali yang diperlukan secara lebih akurat daripada tegangan saja.

2. Pastikan Kompatibilitas Klem

Jangan berasumsi bahwa shotgun stick cocok untuk semua klem pentanahan.

Hal-hal penting yang perlu diperhatikan meliputi:

• Sekrup mata atau antarmuka pengoperasian klem
• Geometri titik pencengkeraman
• Bukaan dan daya tahan penahanan yang diperlukan
• Persyaratan torsi
• Metode pengoperasian

Untuk mencocokkan alat dengan kebutuhan proyek, pembeli dapat menyertakan model klem, gambar, atau foto produk yang jelas bersama permintaan penawaran.

3. Tentukan Jangkauan yang Diperlukan

Jangan memilih panjang hanya berdasarkan tegangan sistem.

Jangkauan yang diperlukan bergantung pada:

• Posisi operator
• Ketinggian peralatan
• Geometri struktur
• Jarak pendekatan yang diperlukan
• Bagian tongkat isolasi yang sebenarnya
• Ketepatan tugas

4. Pilih Struktur Tetap atau Teleskopik

Alat tetap cocok ketika jarak kerja dapat diperkirakan. Desain teleskopik dapat memudahkan transportasi dan memberikan jangkauan yang dapat disesuaikan untuk posisi peralatan yang berbeda-beda.

5. Periksa Kepala dan Mekanisme Pengoperasian

Pastikan kepala pencengkeram dapat menahan perangkat keras yang akan digunakan dengan aman dan mekanisme geser memberikan penguncian yang lancar dan mantap.

6. Pastikan Standar dan Persyaratan Pengujian yang Berlaku

Perusahaan utilitas dan proyek EPC dapat menetapkan persyaratan khusus untuk alat kerja bertegangan FRP, uji dielektrik, dokumen penerimaan, atau standar internal.

7. Konfirmasikan Dokumentasi Sebelum Produksi

Cantumkan dokumen yang diperlukan dalam spesifikasi pembelian, termasuk lembar data teknis, laporan pengujian, penandaan, identifikasi nomor seri, atau dokumentasi inspeksi.

Kompatibilitas Klem Sangat Penting

Kompatibilitas klem merupakan salah satu hal terpenting saat membeli shotgun stick.

Panjang tongkat yang sesuai tidak menyelesaikan masalah ketidakcocokan antarmuka kepala. Clampstick harus dapat mengaitkan perangkat keras yang sebenarnya dengan aman dan melepaskannya sesuai metode pengoperasian yang disetujui.

ASTM F711 dan Persyaratan Alat Kerja Bertegangan

ASTM F711 merupakan acuan penting untuk batang plastik yang diperkuat serat kaca (FRP) dan tabung berisi busa yang dimaksudkan untuk digunakan pada alat kerja bertegangan.

Hal penting dalam pengadaan adalah bahwa ASTM F711 mencakup batang atau tabung isolasi FRP. Standar ini tidak dengan sendirinya menentukan seluruh fitting dan attachment yang menyusun shotgun stick lengkap.

Karena itu, pembeli perlu meninjau alat lengkap pada dua tingkat:

• Kinerja listrik dan mekanis bagian isolasi FRP
• Kompatibilitas mekanis dan fungsi kepala klem, aktuator, fitting, dan attachment

Jangan menganggap rujukan ASTM F711 untuk tongkat FRP sebagai sertifikasi otomatis untuk setiap attachment mekanis pada alat lengkap.

Acuan OSHA AS untuk Alat Kerja Bertegangan

Bagi pembeli yang bekerja sesuai persyaratan OSHA AS, 29 CFR 1910.269 mencakup ketentuan khusus untuk alat kerja bertegangan.

Untuk batang, tabung, dan tongkat FRP, persyaratan desain OSHA mencakup uji ketahanan minimum sebesar 100,000 volt per foot panjang selama 5 menit, atau metode setara yang diizinkan oleh peraturan tersebut.

OSHA juga mewajibkan alat kerja bertegangan dibersihkan dengan kain dan diperiksa secara visual untuk menemukan cacat sebelum digunakan setiap hari. Jika kontaminasi atau kerusakan dapat berdampak buruk pada sifat isolasi atau integritas mekanis, alat harus dikeluarkan dari penggunaan untuk menjalani pemeriksaan dan pengujian yang diwajibkan sebelum digunakan kembali.

Persyaratan OSHA ini merupakan acuan peraturan bagi tempat kerja di AS yang terkait. Persyaratan tersebut tidak boleh disajikan sebagai "sertifikasi OSHA" untuk produk.

Pengujian dan Penerimaan oleh Pembeli

Shotgun stick tidak boleh diterima hanya karena tongkatnya tampak bersih dan kepala klem dapat terbuka dengan benar.

Pengadaan profesional perlu meninjau kinerja isolasi sekaligus fungsi mekanis.

Inspeksi Shotgun Stick Sebelum Digunakan

Inspeksi harus mencakup kondisi isolasi listrik dan pengoperasian mekanis.

Periksa Tongkat FRP

Periksa hal-hal berikut:

• Retak
• Goresan dalam
• Keausan permukaan
• Kontaminasi
• Kelembapan
• Lapisan permukaan yang rusak
• Kondisi lain yang dapat memengaruhi integritas isolasi

Periksa Kepala Klem

Periksa rahang, kepala, dan fitting terkait untuk mengetahui adanya:

• Keausan
• Korosi
• Perubahan bentuk
• Retak
• Pengencang yang kendur
• Kerusakan yang memengaruhi pengaitan klem

Periksa Mekanisme Geser

Mekanisme harus beroperasi dengan lancar dan memberikan penguncian yang mantap tanpa terlepas secara tiba-tiba atau terlalu longgar.

Periksa Pengunci Teleskopik Jika Ada

Untuk model teleskopik, periksa permukaan bagian dan titik penguncian sebelum alat dipanjangkan untuk digunakan.

Pastikan Label dan Status Pengujian

Penandaan, identifikasi nomor seri, serta catatan inspeksi atau pengujian yang diwajibkan harus tetap terbaca dan dapat ditelusuri sesuai program keselamatan pengguna.

Pembersihan, Penyimpanan, dan Pemeriksaan Berkala

Alat kerja bertegangan FRP harus dijaga tetap bersih dan kering, serta terlindung dari kerusakan selama transportasi dan penyimpanan.

Praktik pengelolaan yang baik meliputi:

• Jaga permukaan FRP tetap bersih dan kering
• Hindari kontak yang tidak perlu dengan kotoran, minyak, dan bahan kimia yang merusak
• Lindungi tongkat dari goresan dalam dan benturan
• Simpan alat agar tongkat panjang tidak tertekuk atau mengalami kerusakan mekanis
• Lindungi kepala pencengkeram dari perubahan bentuk
• Simpan catatan inspeksi dan pengujian jika diwajibkan

Untuk pekerjaan yang diatur oleh OSHA AS, alat kerja bertegangan yang digunakan untuk perlindungan utama karyawan harus dikeluarkan dari penggunaan setiap dua tahun untuk menjalani proses pemeriksaan, pembersihan, perbaikan, dan pengujian yang ditetapkan dalam OSHA 1910.269, serta lebih awal jika terdapat cacat atau kontaminasi yang mengharuskannya.

Pasar lain harus mengikuti aturan utilitas yang berlaku, peraturan setempat, petunjuk produsen, dan program pemeliharaan perusahaan, bukan menerapkan satu interval universal di seluruh dunia.

Kapan Shotgun Stick Harus Dikeluarkan dari Penggunaan?

Alat tidak boleh terus digunakan jika kualitas isolasi atau integritas mekanisnya diragukan.

Kondisi yang umumnya mengharuskan alat dikeluarkan dari penggunaan meliputi:

• FRP retak atau tergores dalam
• Kontaminasi yang tidak dapat dibersihkan dengan benar
• Lapisan permukaan tongkat rusak atau sangat aus
• Kelembapan atau kondisi yang dapat memengaruhi isolasi
• Kepala klem berubah bentuk atau rusak
• Mekanisme pengunci atau pelepas tidak andal
• Komponen mekanis kendur
• Sistem pengunci teleskopik rusak
• Gagal dalam inspeksi listrik atau mekanis yang diwajibkan

Shotgun Stick sebagai Bagian dari Sistem Pentanahan dan Keselamatan Listrik

Shotgun stick adalah alat pengoperasian. Alat ini tidak menggantikan verifikasi tegangan, kabel pentanahan, klem pentanahan, atau peralatan keselamatan lain yang diwajibkan oleh metode kerja.

Untuk perencanaan proyek yang lebih luas, kategori produk JINPOWER terkait meliputi:

• Hot Stick dan Alat Pengoperasian Berisolasi
• Peralatan Pentanahan
• Detektor Tegangan
• Set Pembumian Portabel dan Hubung Singkat

Dengan demikian, perusahaan utilitas dan kontraktor EPC dapat memperoleh alat pelengkap untuk verifikasi tegangan, pengoperasian berisolasi, dan pentanahan sementara, alih-alih membeli clampstick sebagai produk yang berdiri sendiri.

Hal yang Diperiksa JINPOWER Sebelum Pengiriman

Untuk pesanan proyek dan distributor, pemeriksaan sebelum pengiriman harus memastikan bahwa alat yang dipasok sesuai dengan konfigurasi yang telah disetujui.

Pemeriksaan dapat mencakup:

• Konfigurasi shotgun stick
• Kondisi tongkat FRP
• Panjang dan struktur yang ditentukan
• Konfigurasi kepala klem
• Pengoperasian mekanisme geser
• Pengunci teleskopik jika ada
• Kecocokan aksesori
• Penandaan dan pelabelan produk
• Kemasan
• Kesesuaian dokumen teknis

Jika spesifikasi pengadaan mencantumkan persyaratan penerimaan uji dielektrik atau inspeksi pihak ketiga tertentu, persyaratan tersebut harus disepakati sebelum produksi.

Konfigurasi OEM dan Proyek

JINPOWER mendukung perusahaan utilitas, distributor listrik, kontraktor, dan pembeli EPC dengan konfigurasi shotgun stick berbasis proyek.

Bergantung pada desain yang dipilih, pembahasan proyek dapat mencakup:

• Struktur tetap atau teleskopik
• Panjang keseluruhan dan jangkauan yang diperlukan
• Konfigurasi kepala klem
• Aksesori yang kompatibel
• Identifikasi nomor seri
• Bahasa label
• Sarung pelindung atau kemasan ekspor
• Dokumentasi teknis dan pengujian
• Jadwal pasokan dalam jumlah besar

Mengapa Memilih Shotgun Stick dari JINPOWER?

Berfokus pada Keselamatan Listrik dan Peralatan Utilitas

JINPOWER memasok alat keselamatan listrik untuk utilitas, gardu induk, dan aplikasi kelistrikan industri, sehingga shotgun stick dapat dipilih sebagai bagian dari sistem peralatan keselamatan listrik yang lebih luas.

Pasokan Peralatan Pentanahan dan Hot Stick dalam Satu Sistem Produk

Karena JINPOWER memasok hot stick dan peralatan pentanahan, pembahasan proyek dapat mencakup tongkat pengoperasian beserta aplikasi pentanahan yang kompatibel, alih-alih menganggap alat dan klem sebagai pembelian yang sepenuhnya terpisah.

Konfigurasi Berbasis Aplikasi

Alih-alih memilih hanya berdasarkan panjang tongkat, pembeli dapat memberikan informasi tentang klem, tugas, geometri peralatan, dan jangkauan yang diperlukan agar konfigurasi dapat ditinjau dengan lebih akurat.

Dukungan Dokumentasi untuk Pengadaan Proyek

Dokumentasi teknis, pelabelan, dan persyaratan penerimaan dapat dibahas sebelum konfirmasi pesanan untuk mengurangi ketidaksesuaian selama persetujuan proyek.

Informasi yang Perlu Dicantumkan dalam RFQ Shotgun Stick

RFQ shotgun stick yang baik perlu menjelaskan tugas pengoperasian yang sebenarnya, bukan hanya meminta "tiang tegangan tinggi."

Pertanyaan Umum tentang Shotgun Stick

Apa nama lain shotgun stick?

Shotgun stick umum disebut clampstick. Di industri utilitas, alat sejenis dengan mekanisme pencengkeram kuat juga dapat disebut clampstick tipe Grip-All.

Untuk apa shotgun stick terutama digunakan?

Alat ini terutama digunakan untuk mencengkeram, memosisikan, memasang, atau mengambil klem pentanahan, jumper, konektor, dan perangkat keras listrik lain yang kompatibel dari jarak kerja yang terkontrol.

Apakah shotgun stick sama dengan hot stick standar?

Tidak. Shotgun stick adalah jenis hot stick yang memiliki mekanisme pencengkeram kuat. Hot stick standar dapat menggunakan kait atau attachment universal untuk mendorong, menarik, melakukan switching, atau mengoperasikan alat secara umum.

Bisakah shotgun stick digunakan sebagai grounding stick?

Ya, jika kepala shotgun yang dipilih kompatibel dengan klem pentanahan dan metode kerja mengizinkannya. Namun, tidak semua grounding stick menggunakan mekanisme pencengkeram tipe shotgun.

Bagaimana cara mengetahui apakah klem pentanahan saya cocok dengan shotgun stick?

Periksa mata pengoperasian klem, geometri pencengkeraman, torsi yang diperlukan, dan antarmuka kepala. Untuk pencocokan saat pengadaan, berikan model klem, dimensi, gambar, atau foto.

Bagaimana cara memilih panjang shotgun stick?

Pilih panjang berdasarkan posisi operator, jarak pendekatan yang diperlukan, ketinggian peralatan, jangkauan yang diperlukan, dan bagian tongkat isolasi yang sebenarnya. Jangan memilih alat hanya berdasarkan tegangan sistem.

Apakah kepala shotgun berbahan logam dihitung sebagai jarak isolasi?

Tongkat FRP merupakan bagian isolasi. Komponen mekanis konduktif pada kepala pencengkeram atau aktuator tidak boleh secara otomatis dihitung sebagai bagian dari jarak kerja isolasi.

Apakah ASTM F711 mencakup shotgun stick lengkap?

ASTM F711 secara khusus mencakup batang isolasi FRP dan tabung berisi busa yang digunakan pada alat kerja bertegangan. Fitting dan attachment berada di luar cakupan spesifikasi batang/tabung FRP tersebut, sehingga konfigurasi mekanis alat lengkap juga perlu ditinjau.

Bagaimana cara memeriksa shotgun stick?

Periksa tongkat FRP untuk mengetahui adanya kontaminasi dan kerusakan, periksa kepala klem dan pengencangnya, pastikan mekanisme geser beroperasi dengan lancar, serta periksa pengunci teleskopik jika ada. Ikuti standar yang berlaku, prosedur perusahaan, dan petunjuk produsen.

Bisakah JINPOWER menyesuaikan panjang shotgun stick?

Persyaratan panjang dan konfigurasi khusus dapat dibahas berdasarkan aplikasi, struktur, antarmuka klem, jumlah, dan spesifikasi proyek.

Minta Informasi Shotgun Stick

Jika Anda mencari shotgun stick atau clampstick untuk pentanahan sementara, pemeliharaan transmisi dan distribusi, pekerjaan gardu induk, atau penanganan perangkat keras listrik, sampaikan persyaratan aplikasi Anda kepada JINPOWER.

Agar konfigurasi dapat ditinjau lebih cepat, berikan informasi tentang klem atau perangkat keras yang akan dioperasikan, tegangan sistem, jangkauan yang diperlukan, pilihan struktur tetap atau teleskopik, standar yang berlaku, jumlah, dan dokumentasi yang diperlukan.

Jika kompatibilitas klem belum dapat dipastikan, model produk, gambar teknis, atau foto yang jelas dapat membantu kami meninjau antarmuka kepala yang diperlukan sebelum memberikan penawaran.
