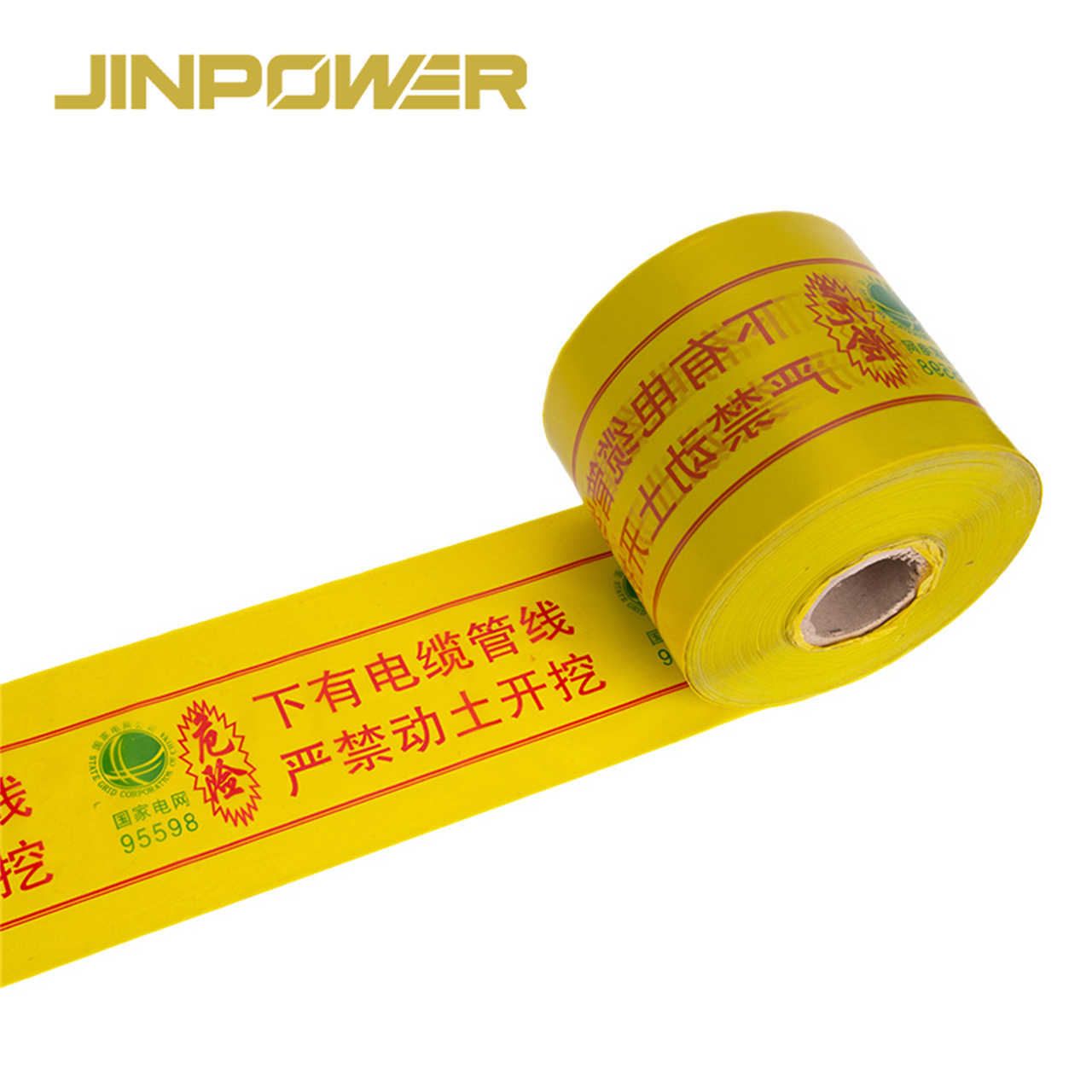

Caractéristiques principales du produit

• Ruban avertisseur souterrain en PE pour l’identification des câbles enterrés et des réseaux enterrés
• Largeurs disponibles : 10–120cm
• Épaisseurs disponibles : 12mil et 15mil
• 500m par rouleau
• Configurations détectables et non détectables
• Version détectable disponible avec un élément métallique intégré
• Largeur, longueur et texte d’avertissement personnalisables selon les exigences du projet
• Adapté aux câbles électriques, aux conduits de câbles, aux lignes de télécommunication et aux autres réseaux enterrés
• Conçu comme une couche d’avertissement visuel précoce, avant que l’excavation n’atteigne l’installation souterraine

Caractéristiques techniques en bref

Détectable ou non détectable : lequel vous faut-il ?

C’est généralement le premier choix à faire après la largeur et l’épaisseur.

Un ruban détectable n’est pas simplement une version « plus résistante » d’un ruban avertisseur standard. Sa principale différence réside dans sa fonction supplémentaire de localisation.

Si l’appel d’offres ou le cahier des charges du réseau exige la détection ultérieure du tracé, indiquez-le dès la demande de devis afin que la configuration appropriée puisse être confirmée avant la production.

Guide de sélection rapide

Qu’est-ce qu’un ruban avertisseur souterrain ?

Le ruban avertisseur souterrain est une couche d’avertissement visuel enterrée au-dessus d’un câble, d’un conduit, d’une canalisation ou du tracé d’un réseau souterrain.

Le principe est simple : si le terrain est excavé ultérieurement, l’ouvrier doit rencontrer le ruban avertisseur avant d’atteindre le câble ou le réseau situé en dessous.

L’équipe d’excavation est ainsi avertie à l’avance de la présence d’un réseau enterré et peut poursuivre les travaux conformément aux procédures du projet relatives aux réseaux souterrains et à l’excavation.

Contrairement à labarrière de sécurité rétractable magnétiqueou audérouleur de ruban avertisseur en boîtier, ce produit n’est pas conçu pour matérialiser une délimitation temporaire en surface.

Il est installé sous terre et reste le long du tracé enterré afin d’avertir les équipes lors de futures excavations.

Comment le ruban avertisseur souterrain permet-il d’avertir à l’avance ?

Imaginez un câble électrique enterré le long d’un couloir de réseaux.

Au lieu de laisser uniquement de la terre entre la surface et le câble, un ruban avertisseur clairement marqué est installé au-dessus du tracé du câble, à l’emplacement défini par la conception du projet.

Si la zone est excavée plusieurs années plus tard, l’équipe d’excavation rencontrera d’abord le ruban avertisseur.

Le message imprimé peut immédiatement communiquer des informations telles que :

• Câble électrique enterré en dessous
• Tracé d’un câble haute tension
• Ligne de réseau souterrain
• Câble de télécommunication
• Autre réseau enterré propre au projet

Cette simple couche d’avertissement est particulièrement utile pour les projets où les réseaux souterrains peuvent rester en service pendant de nombreuses années et où les équipes de maintenance futures peuvent ne pas connaître l’installation d’origine.

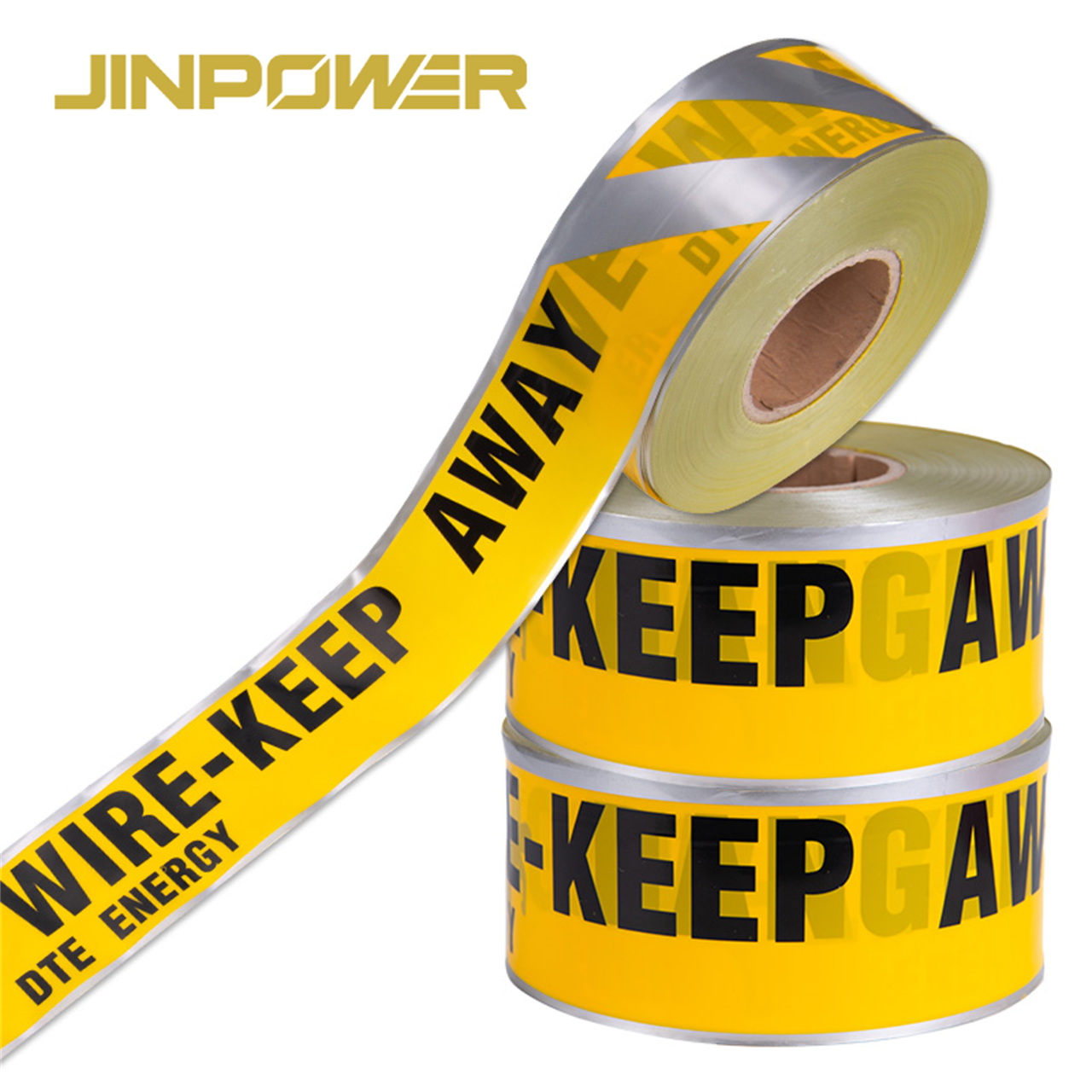

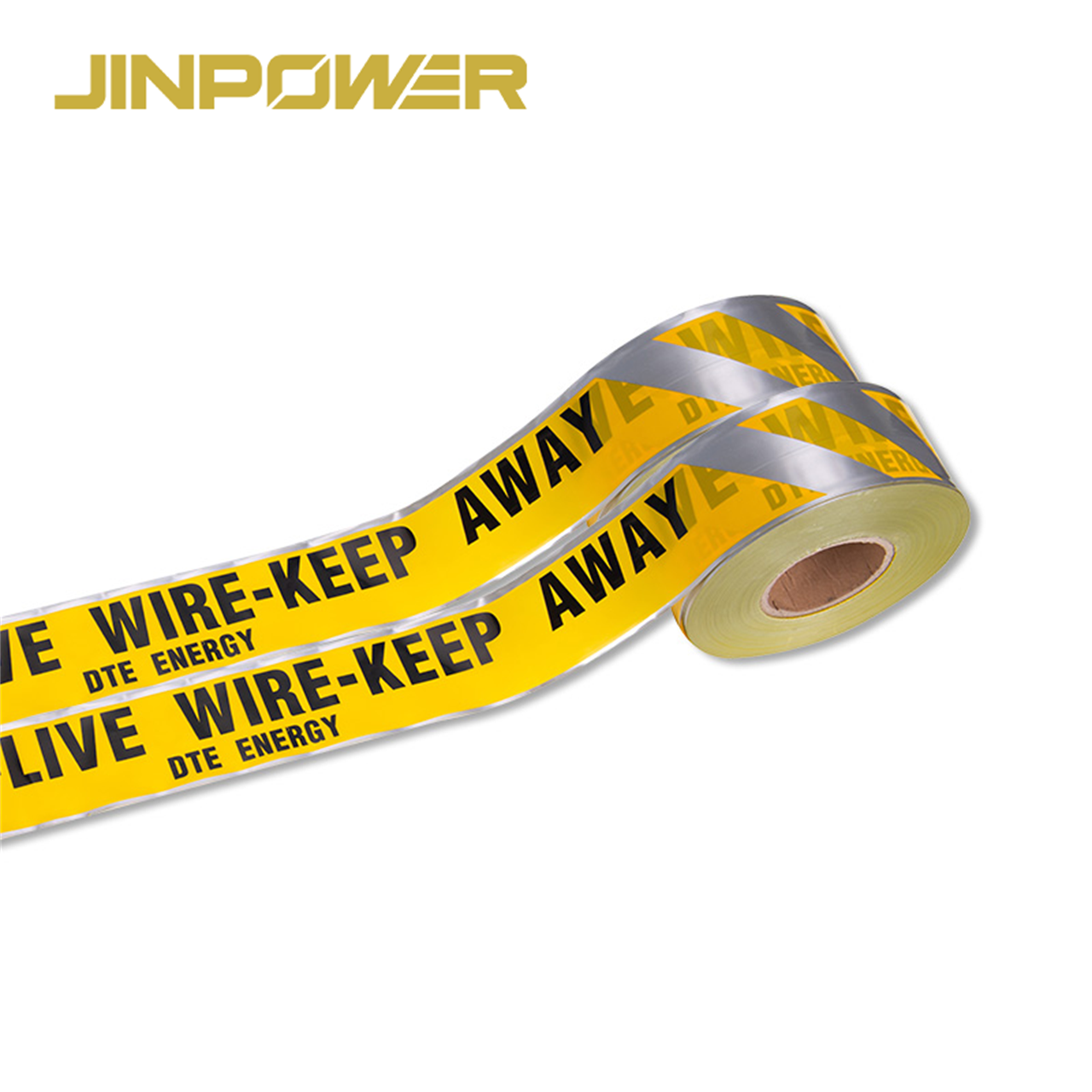

Comment fonctionne le ruban avertisseur souterrain détectable ?

La version détectable comporte un élément métallique intégré au ruban avertisseur.

Cela permet de localiser le tracé installé depuis la surface, à l’aide d’un équipement de détection adapté et conformément à la méthode de localisation prévue pour le projet.

Cette option peut être particulièrement utile lorsque :

• Le tracé enterré doit être retrouvé avant une excavation
• Le câble ou la canalisation est difficile à localiser directement
• Le cahier des charges du projet exige une couche avertisseuse détectable
• Les équipes de maintenance futures ont besoin d’un moyen supplémentaire pour suivre le tracé souterrain

La structure métallique exacte doit être confirmée pour la configuration de produit choisie. La distance de détection, les réglages du détecteur et les autres performances de localisation ne doivent pas être présumés, sauf s’ils sont définis dans le cahier des charges du projet approuvé ou dans la documentation du produit.

Structure principale du produit

Couche avertisseuse en PE

Le PE constitue le corps principal du ruban avertisseur.

Pour une utilisation souterraine, le matériau doit rester facile à manipuler en rouleaux longs et convenir à un environnement enterré où l’humidité et le contact avec le sol sont prévisibles.

Toutefois, pour les achats liés à un projet, le seul nom du matériau ne suffit pas. La largeur, l’épaisseur, le message d’avertissement et l’exigence de détectabilité doivent être examinés ensemble.

Élément métallique détectable

La configuration détectable comprend un élément métallique intégré au ruban avertisseur.

Il permet de faciliter la localisation ultérieure du tracé. La conception exacte de la version détectable dépend de la configuration de produit choisie et doit être confirmée avant la commande.

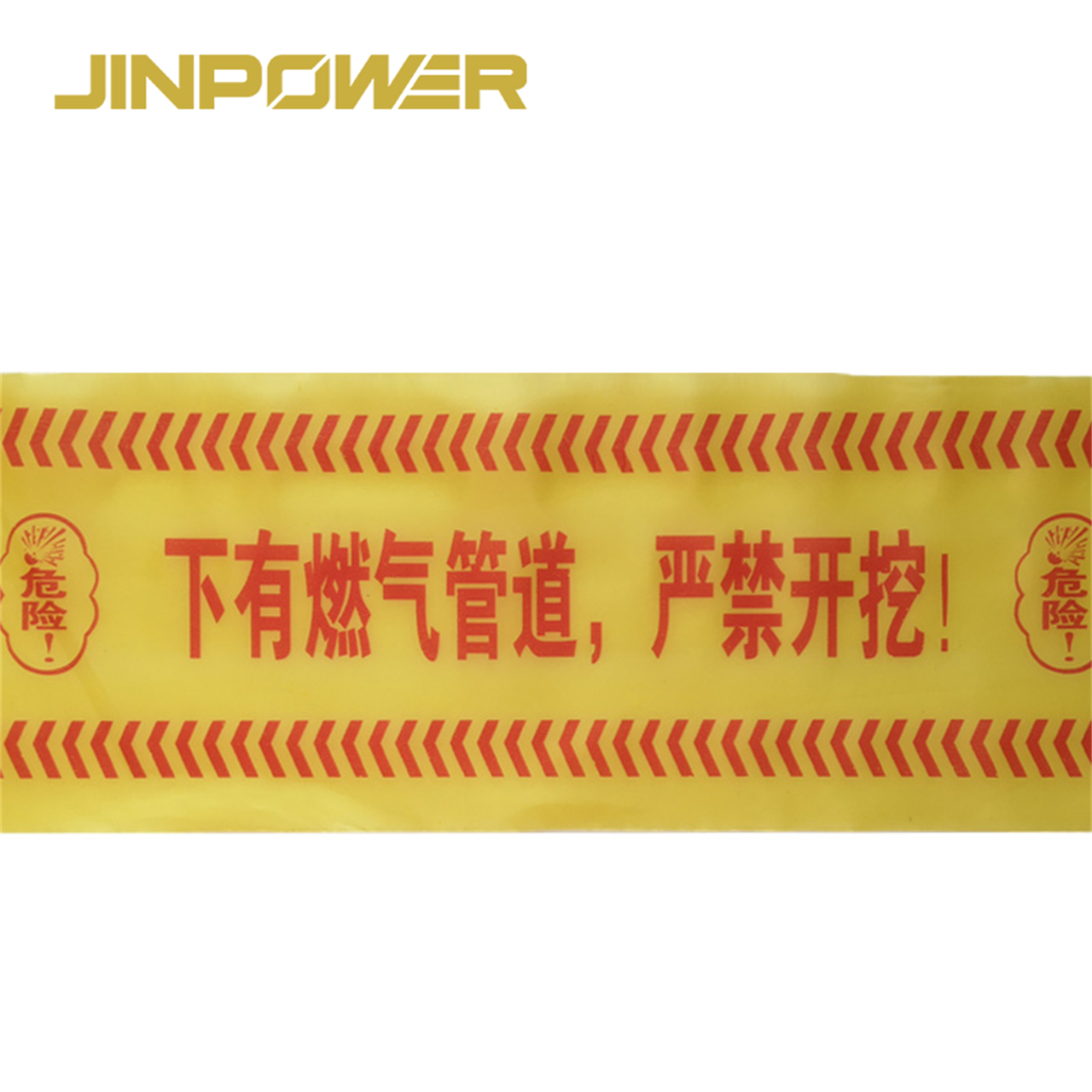

Message d’avertissement imprimé

Le message d’avertissement imprimé indique aux intervenants ultérieurs le type d’installation enterrée qui se trouve en dessous.

Par exemple, un projet électrique peut nécessiter une formulation telle que :

• ATTENTION : CÂBLE ÉLECTRIQUE ENTERRÉ EN DESSOUS
• AVERTISSEMENT : LIGNE ÉLECTRIQUE EN DESSOUS
• CÂBLE HAUTE TENSION ENTERRÉ

La formulation réelle doit respecter les exigences du projet, de l’exploitant du réseau ou des réglementations locales, plutôt que d’utiliser un message générique sur tous les marchés.

12mil ou 15mil : quelle épaisseur choisir ?

Le ruban avertisseur souterrain JINPOWER est disponible en épaisseurs de 12mil et 15mil.

Il est important de ne pas supposer qu’une épaisseur supérieure est automatiquement « meilleure » pour tous les projets.

L’épaisseur appropriée doit respecter :

• Les spécifications du projet
• Les exigences de l’exploitant du réseau
• Le dossier d’appel d’offres
• La construction requise du ruban
• Les exigences locales d’installation

Si l’appel d’offres précise déjà une épaisseur minimale, indiquez cette exigence dans votre demande de devis.

Comment choisir la bonne largeur de ruban ?

Les largeurs disponibles vont de 10cm à 120cm, ce qui offre aux acheteurs beaucoup plus de flexibilité qu’un ruban avertisseur étroit de largeur unique.

La largeur appropriée dépend de l’installation enterrée et de la manière dont le projet prévoit de signaler le tracé souterrain.

Les éléments à prendre en compte comprennent :

• Un seul câble ou plusieurs câbles
• Conduit de câbles ou nappe de fourreaux
• Largeur totale de la tranchée
• Largeur du couloir de réseaux
• Taille requise du message d’avertissement
• Visibilité pendant l’excavation
• Spécifications du projet ou de l’exploitant du réseau

Un ruban étroit peut suffire pour un tracé de câble simple, tandis qu’une configuration plus large peut être plus adaptée à une vaste nappe de fourreaux ou à un couloir de réseaux.

Le plan du projet doit toujours primer sur le choix habituel d’une largeur.

Pourquoi les rouleaux de 500m conviennent aux projets d’infrastructure

Les projets de câbles enterrés et de réseaux s’étendent souvent sur des centaines, voire des milliers de mètres.

Un rouleau de 500m réduit le besoin de gérer de nombreux petits rouleaux sur un long tracé de câble et facilite la planification des quantités pour les entrepreneurs et les acheteurs de projets.

Ce format est utile pour des projets tels que :

• Tracés de câbles de postes électriques
• Projets de distribution d’électricité
• Couloirs de câbles de centrales solaires
• Tranchées de câbles industrielles
• Tracés de télécommunication
• Projets d’infrastructures de réseaux

500m correspond à la longueur du rouleau. Cela ne signifie pas que chaque installation doit utiliser un seul tronçon continu de 500m sans interruption.

L’installation réelle doit respecter les sections de tranchée, les plans de construction, les jonctions, les changements de tracé et le mode opératoire du projet.

La couleur d’avertissement doit respecter la norme du projet

Les exploitants de réseaux et les différents marchés peuvent utiliser des codes couleur différents pour identifier l’électricité, le gaz, les télécommunications, l’eau et les autres réseaux enterrés.

La couleur ne doit donc pas être choisie uniquement parce qu’elle « ressemble à une couleur d’avertissement ».

Avant la production, confirmez :

• Le type de réseau
• La couleur de fond requise
• La couleur du texte requise
• Les conventions locales de marquage des réseaux
• Les exigences de l’appel d’offres ou du plan du projet

Les conventions de couleur ne sont pas universelles sur tous les marchés ; les spécifications du projet doivent donc toujours primer.

Texte d’avertissement personnalisé pour votre projet

JINPOWER peut étudier un texte d’avertissement personnalisé en fonction de la configuration confirmée du ruban avertisseur souterrain.

Les informations couramment requises pour un projet peuvent inclure :

• Type de réseau enterré
• Message d’avertissement électrique
• Formulation relative à la tension, si nécessaire
• Nom de l’exploitant du réseau ou du projet
• Avertissement dans la langue locale
• Texte d’avertissement bilingue ou multilingue

Pour les projets d’exportation, il est préférable de fournir la formulation finale approuvée plutôt que de demander au fournisseur de traduire un message de sécurité après le début de la production.

Principales applications

Câbles électriques enterrés

Les projets de câbles électriques constituent l’une des principales applications du ruban avertisseur souterrain.

Conformément à la conception du projet, le ruban est installé au-dessus du tracé du câble enterré afin que toute excavation future atteigne la couche avertisseuse avant le câble lui-même.

Pour les projets électriques, la formulation de l’avertissement, la largeur, la couleur et l’exigence de détectabilité doivent toutes être confirmées avant la production.

Conduits de câbles et nappes de fourreaux

Lorsque plusieurs câbles sont installés dans des conduits ou dans une nappe de fourreaux plus large, le ruban avertisseur peut être choisi en fonction de la largeur totale du couloir de réseaux et des exigences de marquage du projet.

La gamme de largeurs disponibles, jusqu’à 120cm, offre davantage de flexibilité aux acheteurs pour les installations souterraines plus larges.

Tracés de câbles de postes électriques

Les postes électriques comportent souvent des tracés souterrains de câbles de commande, d’alimentation et auxiliaires reliant différentes zones d’équipement.

Une couche avertisseuse enterrée clairement identifiée peut aider les équipes de maintenance et de travaux de génie civil à repérer la présence d’un tracé de câbles souterrain avant que l’excavation n’atteigne les câbles.

Projets solaires et d’énergies renouvelables

Les centrales solaires et autres projets d’énergies renouvelables peuvent comporter de longs tracés souterrains de câbles CA ou CC reliant les champs de panneaux, les stations d’onduleurs, les transformateurs et les postes électriques.

Le format en rouleau de 500m est pratique pour ces longs couloirs de câbles, tandis que les configurations détectables peuvent être envisagées lorsque le projet exige une localisation ultérieure du tracé.

Tracés de télécommunication et de fibre optique

Le ruban avertisseur souterrain peut également être posé au-dessus de conduits de télécommunication et de tracés de fibre optique enterrés lorsque le projet exige une couche avertisseuse visible pour les futures excavations.

Le texte et la couleur doivent respecter les exigences de l’opérateur de télécommunication ou du projet.

Autres réseaux souterrains

Le même principe d’avertissement peut s’appliquer à d’autres tracés de réseaux enterrés, à condition que le matériau, la couleur, le texte et les exigences de détectabilité correspondent aux spécifications applicables au projet.

Ruban avertisseur souterrain et ruban avertisseur en surface

Pour les zones de travaux temporaires en surface, consultez la gamme complète derubans avertisseurs de sécurité.

Le ruban détectable ne remplace pas les procédures de localisation des réseaux

Un ruban avertisseur détectable peut faciliter la localisation ultérieure du tracé, mais il ne doit pas être considéré comme l’unique source d’information avant une excavation.

Les travaux souterrains professionnels peuvent toujours s’appuyer sur :

• Les plans du projet
• Les dossiers des réseaux
• Les procédures de localisation approuvées
• Les informations de levé
• Le marquage des réseaux sur site
• Les procédures d’excavation sécurisées

Le ruban avertisseur est un élément de l’identification des réseaux souterrains, et non un remplacement du processus complet de localisation et d’excavation.

À quelle profondeur installer un ruban avertisseur souterrain ?

Il n’existe pas de profondeur d’installation unique à reprendre pour tous les projets.

La position appropriée dépend :

• De la profondeur de l’installation enterrée
• Du type de câble ou de réseau
• De la conception de la tranchée
• De la norme locale applicable aux réseaux
• Des spécifications du projet
• De la méthode de construction

Le ruban avertisseur doit être installé au-dessus de l’installation enterrée, à la position indiquée par le plan de projet approuvé, les exigences de l’exploitant du réseau ou la norme locale d’installation.

Nous déconseillons de choisir une profondeur d’installation sur la base d’une recommandation générale trouvée en ligne lorsque le projet dispose déjà de ses propres spécifications techniques.

Quels éléments les acheteurs doivent-ils vérifier avant d’approuver une commande ?

Stockage et manutention

Le ruban avertisseur souterrain est facile à manipuler, mais un stockage approprié permet de conserver les rouleaux longs propres et prêts à être installés.

• Conservez les rouleaux propres et secs avant l’installation
• Protégez le ruban contre les coupures ou perforations inutiles pendant le transport
• Évitez de faire glisser le rouleau sur des surfaces tranchantes
• Ne posez pas d’objets lourds sur le rouleau s’ils risquent de déformer le ruban
• Veillez à ce que le texte d’avertissement imprimé reste suffisamment propre et lisible
• Manipulez le ruban détectable avec précaution afin d’éviter d’endommager inutilement l’élément métallique intégré
• Vérifiez la conformité du produit aux spécifications approuvées avant de l’acheminer vers la tranchée

Quand faut-il refuser un ruban avertisseur souterrain avant son installation ?

Un rouleau doit être contrôlé avant l’installation si une raison quelconque laisse penser qu’il ne correspond plus aux exigences approuvées du projet.

Les problèmes habituels comprennent :

• Largeur de ruban incorrecte
• Épaisseur incorrecte
• Message d’avertissement incorrect
• Langue incorrecte pour le projet
• Couleur incorrecte
• Impression endommagée ou illisible
• Coupures ou déchirures importantes
• Configuration détectable / non détectable incorrecte
• Dommage visible de l’élément détectable
• Identification du rouleau ne correspondant pas à la commande approuvée

Contrôles JINPOWER avant expédition

Pour les commandes destinées aux exploitants de réseaux, aux entreprises EPC, aux entrepreneurs et aux distributeurs, nous veillons à ce que le ruban fourni corresponde aux spécifications confirmées du projet avant expédition.

• Configuration du matériau PE
• Largeur du ruban
• Épaisseur de 12mil / 15mil
• Longueur du rouleau
• Configuration détectable / non détectable
• Texte d’avertissement
• Langue
• Couleur et aspect de l’impression
• Quantité de rouleaux
• Emballage

Pour les projets avec impression personnalisée, le message d’avertissement et la mise en page doivent être approuvés avant le début de la production en série.

Personnalisation pour les projets

Le ruban avertisseur souterrain étant souvent spécifié projet par projet, la personnalisation y est plus importante que pour de nombreux produits de sécurité généraux.

JINPOWER peut étudier :

• La largeur du ruban
• La longueur du ruban
• L’épaisseur de 12mil / 15mil
• La configuration détectable
• La formulation de l’avertissement
• Le texte dans la langue locale
• Le texte d’avertissement multilingue
• Les exigences de couleur propres au projet
• L’emballage

Pour éviter les erreurs, il est préférable de transmettre avec la demande de devis le cahier des charges réel, le plan ou la formulation d’avertissement approuvée.

Quelle place occupe le ruban avertisseur souterrain dans la gamme de rubans avertisseurs de sécurité JINPOWER ?

Consultez la gamme complète derubans avertisseurs de sécuritépour différentes applications de contrôle des zones de chantier, en surface et sous terre.

Pourquoi acheter le ruban avertisseur souterrain auprès de JINPOWER ?

Conçu pour les projets électriques et de réseaux

JINPOWER se concentre sur les produits de sécurité électrique et les équipements de réseaux. Nous savons donc que le ruban avertisseur souterrain est généralement acheté dans le cadre d’un cahier des charges réel concernant des câbles, un poste électrique ou une infrastructure, et non comme un simple ruban plastique polyvalent.

Large gamme de dimensions

La gamme de largeurs de 10–120cm offre aux acheteurs de projets une grande flexibilité, qu’il s’agisse d’un simple tracé de câble ou d’une tranchée ou d’un couloir de réseaux beaucoup plus large.

Options détectables et non détectables

Les acheteurs peuvent choisir une configuration standard à avertissement visuel ou une version détectable lorsque la localisation ultérieure du tracé fait partie des exigences du projet.

Impression adaptée au projet

La formulation de l’avertissement peut être définie en fonction du réseau enterré réel, de la langue locale et des exigences du projet, au lieu d’utiliser un message générique identique sur tous les marchés.

Fourniture en rouleaux longs

Les rouleaux de 500m conviennent aux longs tracés de câbles et d’infrastructures et facilitent la planification des quantités pour les entreprises EPC, les exploitants de réseaux et les distributeurs.

Que faut-il inclure dans votre demande de devis ?

Foire aux questions

À quoi sert le ruban avertisseur souterrain ?

Il est enterré au-dessus d’un câble, d’un conduit, d’une canalisation ou du tracé d’un réseau souterrain afin d’avertir visuellement à l’avance si la zone est excavée ultérieurement.

De quel matériau le ruban est-il fabriqué ?

Le ruban avertisseur souterrain JINPOWER actuellement proposé est fabriqué en PE.

Quelles largeurs sont disponibles ?

Les largeurs disponibles vont de 10cm à 120cm, selon les exigences du projet.

Quelles épaisseurs sont disponibles ?

La gamme actuelle comprend des options de 12mil et 15mil.

Quelle est la longueur de chaque rouleau ?

La configuration standard actuelle est de 500m par rouleau.

Que signifie « ruban avertisseur souterrain détectable » ?

Cela signifie que le ruban comporte un élément métallique intégré qui peut faciliter la localisation ultérieure du tracé à l’aide d’un équipement de détection adapté.

Le ruban détectable est-il toujours préférable ?

Pas nécessairement. Si votre projet exige uniquement une couche avertisseuse visuelle enterrée, une version non détectable peut suffire. Si la localisation ultérieure du tracé est nécessaire, une configuration détectable doit être envisagée.

Le ruban avertisseur souterrain peut-il remplacer un détecteur de câbles ?

Non. Le ruban détectable facilite la localisation du tracé, mais ne remplace ni les dossiers des réseaux, ni les procédures de localisation approuvées, ni les informations de levé, ni les pratiques d’excavation sécurisées.

À quelle profondeur le ruban doit-il être enterré ?

La profondeur d’installation doit respecter le plan de projet approuvé, les spécifications de l’exploitant du réseau ou les exigences locales d’installation. Il n’existe pas de profondeur unique à appliquer automatiquement à chaque projet.

Le texte d’avertissement peut-il être personnalisé ?

Oui. Le texte d’avertissement peut être défini selon les exigences du projet et inclure des formulations relatives aux câbles électriques, l’identification des réseaux ainsi que des avertissements dans la langue locale ou multilingues.

La largeur du ruban peut-elle être personnalisée ?

Oui. La largeur peut être choisie ou définie dans la gamme de produits disponible, en fonction de la tranchée, de l’installation enterrée et des spécifications du projet.

Le ruban avertisseur souterrain est-il réservé aux câbles électriques ?

Non. Les câbles électriques constituent une application majeure pour JINPOWER, mais le même principe d’avertissement peut également être utilisé pour les télécommunications et d’autres projets de réseaux souterrains, lorsque la configuration du produit correspond aux exigences du projet.

Demandez des informations et un devis pour le ruban avertisseur souterrain

Si vous achetez du ruban avertisseur souterrain pour un câble électrique, un poste électrique, un projet d’énergie renouvelable, un tracé de télécommunication ou une infrastructure de réseaux, envoyez-nous les spécifications réelles au lieu de demander uniquement le « prix du ruban souterrain ».

Indiquez la largeur requise, l’épaisseur de 12mil ou 15mil, la configuration détectable ou non détectable, le texte d’avertissement, la couleur, la longueur totale du tracé et la quantité.

Si le projet dispose déjà d’un plan, d’un cahier des charges d’appel d’offres ou d’une formulation d’avertissement approuvée, transmettez ces informations avec votre demande de devis. JINPOWER pourra alors confirmer la configuration du ruban avertisseur souterrain avant le devis et la production.
