Temel Ürün Özellikleri

• Gömülü kablo ve altyapı hatlarının tanımlanması için PE yeraltı uyarı bandı
• Mevcut genişlik aralığı: 10–120cm
• 12mil ve 15mil kalınlık seçenekleri
• Rulo başına 500m
• Dedektörle tespit edilebilir ve edilemez konfigürasyonlar
• Dedektörle tespit edilebilen versiyonda gömülü metalik bir eleman bulunur
• Proje gereksinimlerine göre özel genişlik, uzunluk ve uyarı metni seçenekleri mevcuttur
• Güç kabloları, kablo kanalları, telekom hatları ve diğer gömülü altyapı hatları için uygundur
• Kazı, yeraltındaki gerçek varlığa ulaşmadan önce erken görsel uyarı katmanı olarak tasarlanmıştır

Teknik Özelliklere Hızlı Bakış

Dedektörle Tespit Edilebilir mi, Edilemez mi: Hangisine İhtiyacınız Var?

Bu, boyut ve kalınlıktan sonra genellikle verilen ilk seçim kararıdır.

Dedektörle tespit edilebilen bant, standart uyarı bandının yalnızca “daha güçlü” bir versiyonu değildir. Temel farkı, konum belirleme işlevi sunmasıdır.

İhale veya altyapı şartnamesi gelecekte güzergâh tespiti gerektiriyorsa, üretimden önce doğru konfigürasyonun belirlenebilmesi için bunu RFQ aşamasında bize bildirin.

Hızlı Seçim Rehberi

Yeraltı Uyarı Bandı Nedir?

Yeraltı Uyarı Bandı, yeraltındaki bir kablo, boru kılıfı, boru veya altyapı güzergâhının üzerine yerleştirilen gömülü bir görsel uyarı katmanıdır.

Temel fikir basittir: Toprak ileride kazıldığında, çalışan aşağıdaki gerçek kabloya veya altyapı hattına ulaşmadan önce uyarı bandına rastlamalıdır.

Bu, kazı ekibine yakınlarda gömülü bir altyapı hattı bulunduğunu ve çalışmanın proje kapsamındaki yeraltı altyapısı ve kazı prosedürlerine uygun şekilde sürdürülmesi gerektiğini önceden bildirir.

Bu ürün, Manyetik Geri Çekilebilir Güvenlik Bariyeri veya Kutulu Uyarı Bandı Makarası gibi yer üstünde geçici bir sınır oluşturmak için tasarlanmamıştır.

Yeraltına döşenir ve gelecekteki kazılara karşı uyarı sağlamak üzere gömülü güzergâhta kalır.

Yeraltı Uyarı Bandı Erken Uyarıyı Nasıl Sağlar?

Bir altyapı koridoru boyunca gömülü bir güç kablosu olduğunu düşünün.

Yüzey ile kablo arasında yalnızca toprak bırakmak yerine, proje tasarımında belirtilen konumda kablo güzergâhının üzerine belirgin işaretli bir uyarı bandı döşenir.

Yıllar sonra bu alan kazılırsa, kazı ekibi önce uyarı bandıyla karşılaşır.

Baskılı mesaj şu tür bilgileri hemen iletebilir:

• Aşağıda gömülü elektrik kablosu var
• Yüksek gerilim kablosu güzergâhı
• Yeraltı altyapı hattı
• Telekomünikasyon kablosu
• Projeye özel diğer gömülü hatlar

Bu basit uyarı katmanı, yeraltı güzergâhlarının uzun yıllar hizmette kalabileceği ve gelecekteki bakım ekiplerinin ilk tesisat hakkında bilgi sahibi olmayabileceği projelerde özellikle kullanışlıdır.

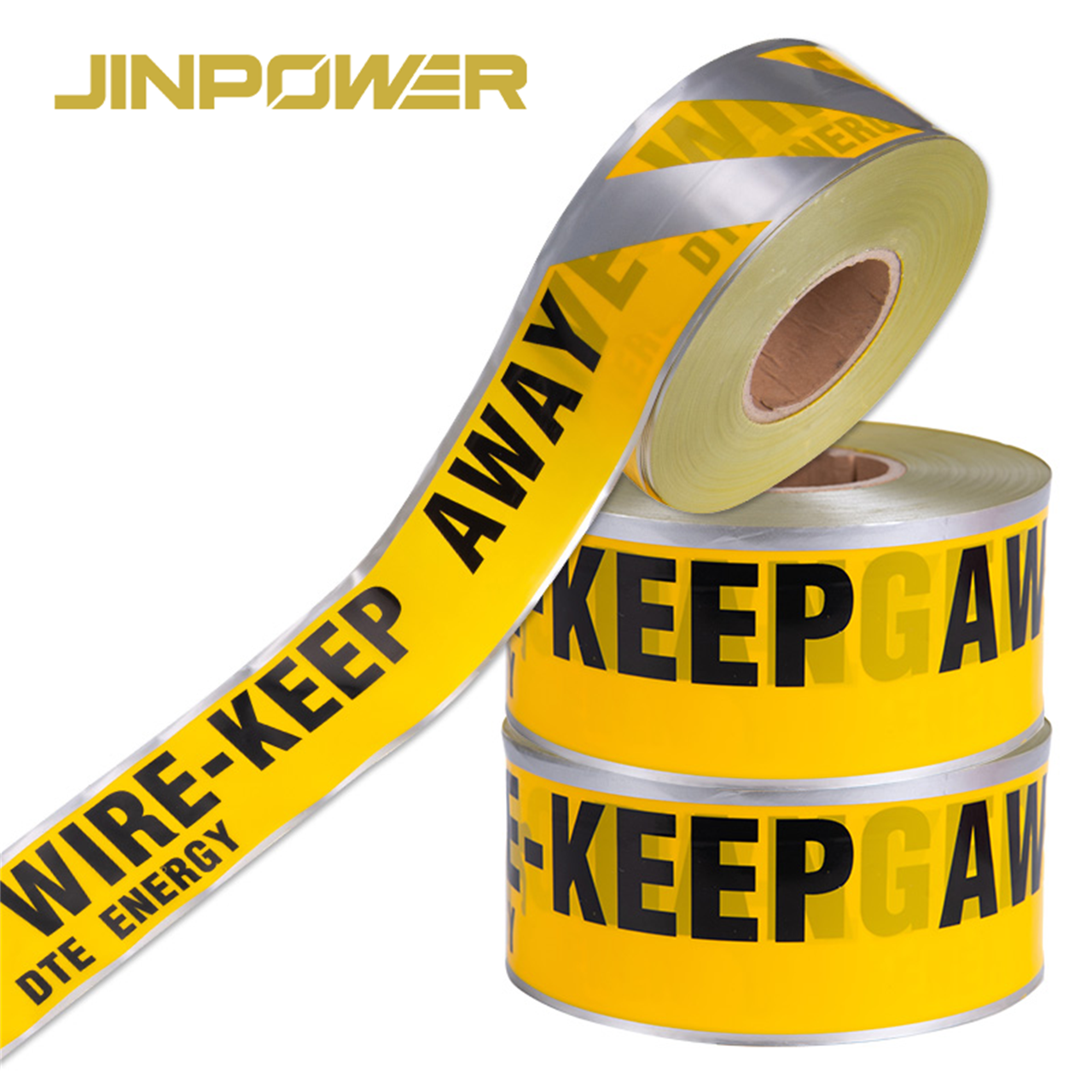

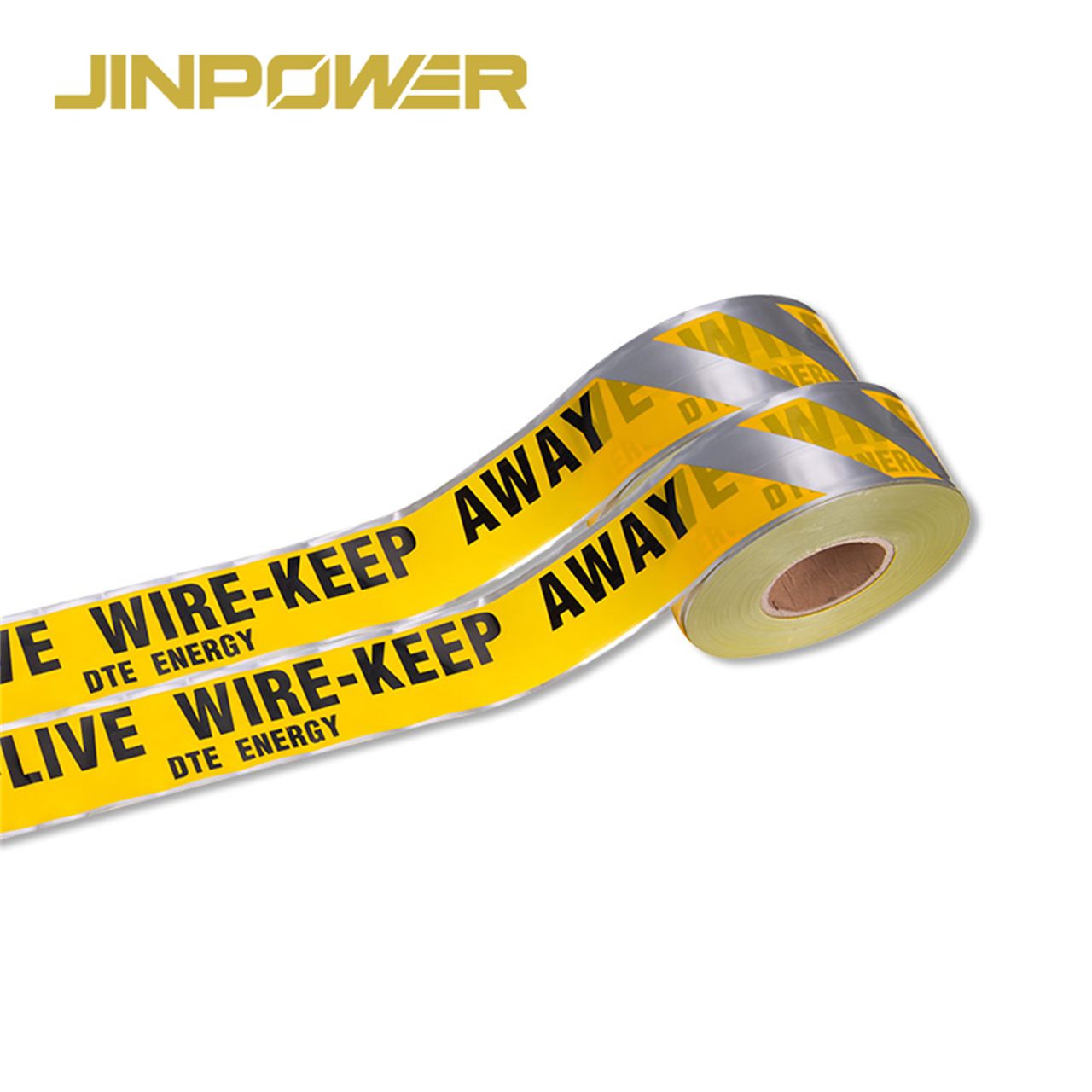

Dedektörle Tespit Edilebilen Yeraltı Uyarı Bandı Nasıl Çalışır?

Dedektörle tespit edilebilen versiyonda, uyarı bandına gömülü metalik bir eleman bulunur.

Uygun konum belirleme ekipmanıyla ve projenin konum belirleme yöntemine uygun şekilde kullanıldığında, döşenen güzergâhın yer üstünden tespit edilmesini sağlar.

Bu özellik özellikle şu durumlarda faydalı olabilir:

• Kazıdan önce gömülü güzergâhın yeniden bulunması gerekiyorsa
• Kablonun veya borunun kendisinin doğrudan bulunması zorsa
• Proje şartnamesi dedektörle tespit edilebilen bir uyarı katmanı gerektiriyorsa
• Gelecekteki bakım ekiplerinin yeraltı güzergâhını izlemek için ek bir yönteme ihtiyacı varsa

Kullanılan metalik yapının tam olarak ne olduğu, seçilen ürün konfigürasyonuna göre doğrulanmalıdır. Onaylı proje şartnamesinde veya ürün dokümantasyonunda belirtilmediği sürece tespit mesafesi, dedektör ayarları ve diğer konum belirleme performansı varsayılmamalıdır.

Ana Ürün Yapısı

PE Uyarı Katmanı

PE, uyarı bandının ana gövdesini oluşturur.

Yeraltı kullanımında malzeme, nem ve toprakla temasın beklendiği gömülü ortamda kullanıma uygun olurken uzun rulolar halinde kullanımı da pratik olmalıdır.

Ancak proje satın alımında yalnızca malzeme adını bilmek yeterli değildir. Genişlik, kalınlık, uyarı mesajı ve dedektörle tespit gereksinimi birlikte değerlendirilmelidir.

Metalik Tespit Elemanı

Dedektörle tespit edilebilen konfigürasyonda, uyarı bandına entegre edilmiş metalik bir eleman bulunur.

Bu elemanın amacı gelecekte güzergâhın bulunmasına yardımcı olmaktır. Tespit edilebilir yapının tam biçimi seçilen ürün konfigürasyonuna bağlıdır ve sipariş öncesinde doğrulanmalıdır.

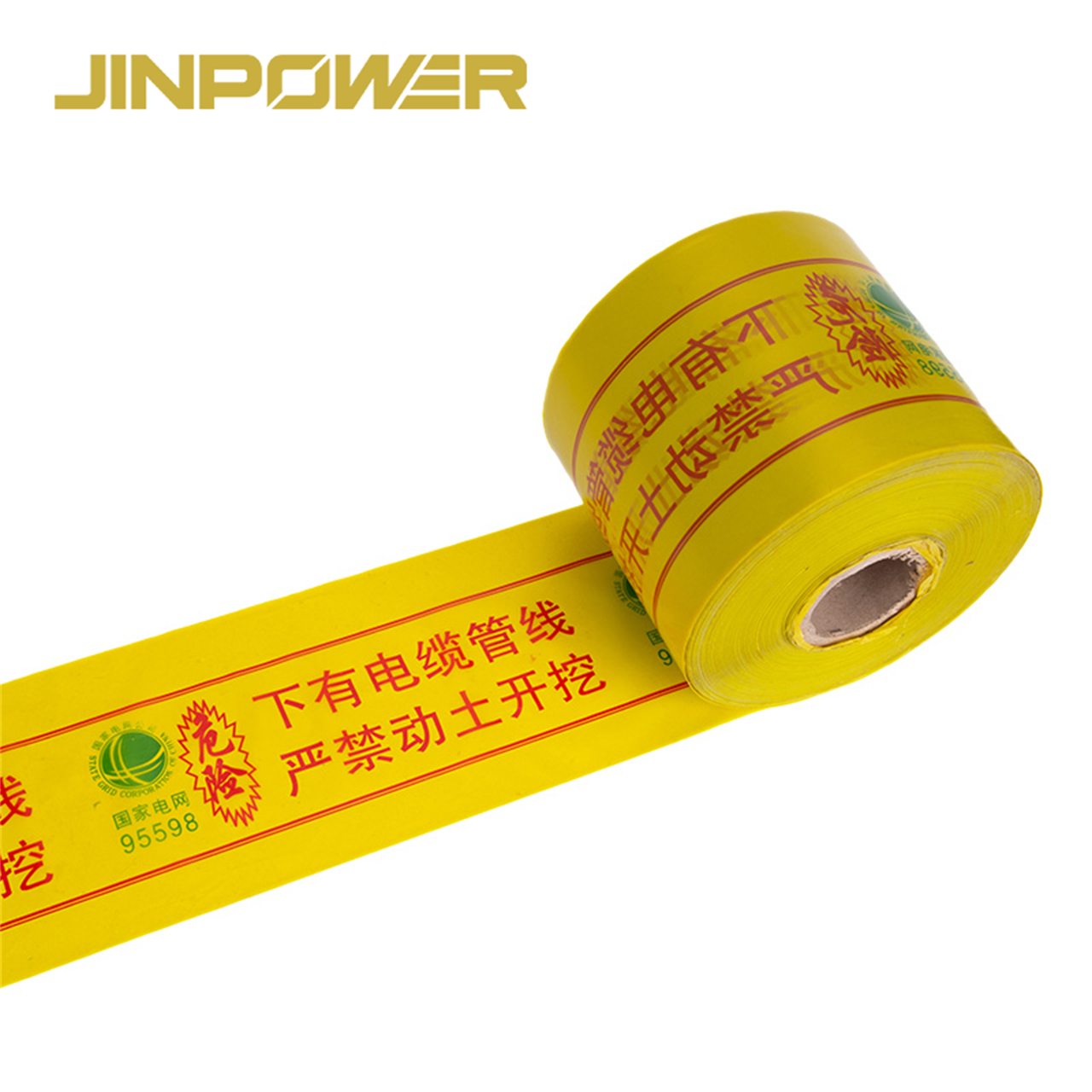

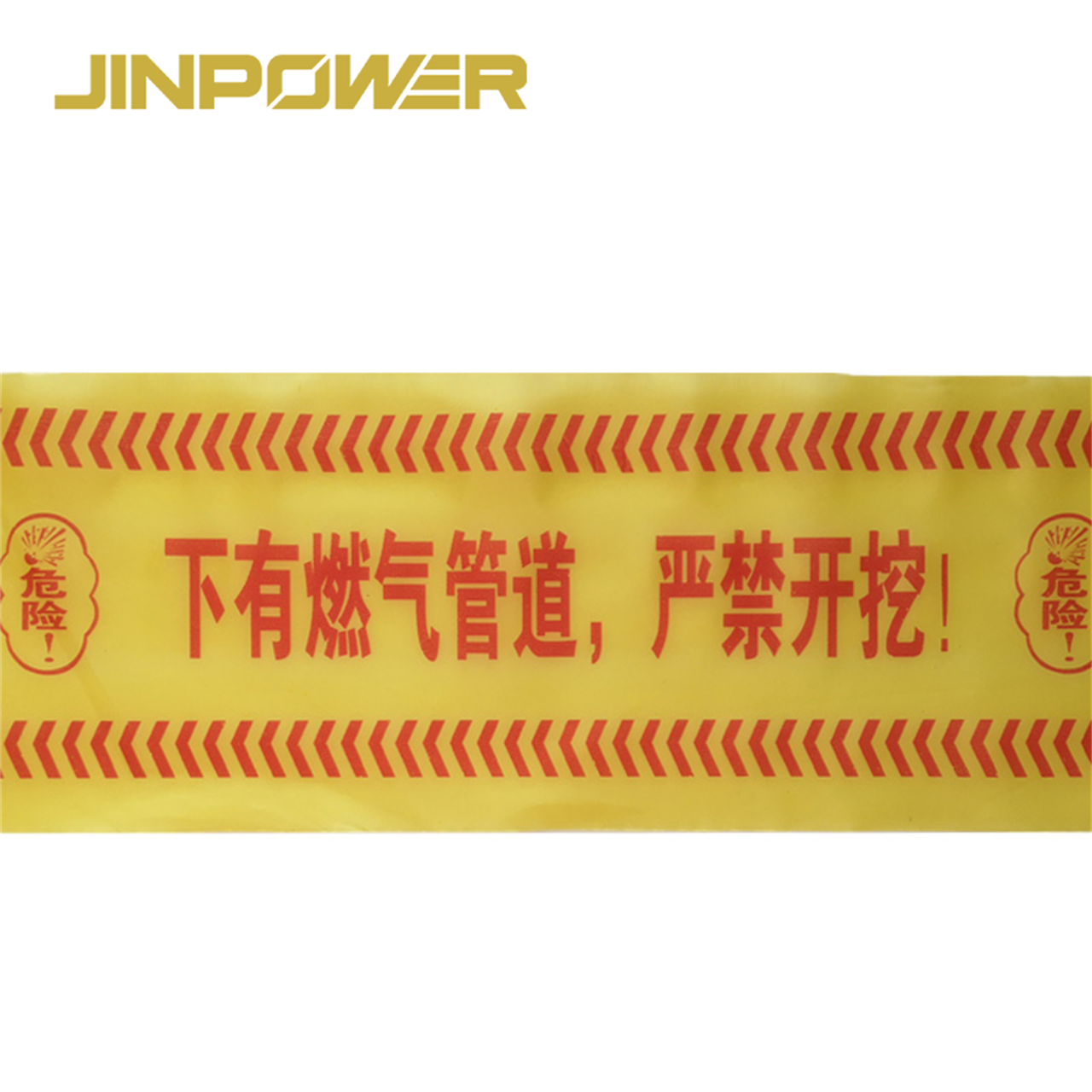

Baskılı Uyarı Mesajı

Baskılı uyarı mesajı, gelecekte çalışacak kişilere aşağıda ne tür bir gömülü varlık bulunduğunu bildirir.

Örneğin, elektrik projelerinde şu tür ifadeler gerekebilir:

• DİKKAT, AŞAĞIDA GÖMÜLÜ ELEKTRİK KABLOSU VARDIR
• UYARI, AŞAĞIDA ELEKTRİK HATTI VARDIR
• GÖMÜLÜ YÜKSEK GERİLİM KABLOSU

Kullanılacak metin, her pazarda aynı genel mesajı kullanmak yerine projenin, altyapı işletmesinin veya yerel gerekliliklerin izlediği kurallara uygun olmalıdır.

12mil mi 15mil mi: Hangi Kalınlığı Seçmelisiniz?

JINPOWER Yeraltı Uyarı Bandı, 12mil ve 15mil kalınlık seçenekleriyle sunulur.

Önemli olan, daha kalın olanın her proje için otomatik olarak “daha iyi” olduğunu varsaymamaktır.

Doğru kalınlık şu unsurlara göre belirlenmelidir:

• Proje şartnamesi
• Altyapı işletmesinin gereklilikleri
• İhale dokümanı
• Gereken bant yapısı
• Yerel döşeme gereklilikleri

İhale dokümanınızda minimum kalınlık zaten belirtilmişse, bu gerekliliği RFQ'nuzda paylaşın.

Doğru Bant Genişliğini Nasıl Seçersiniz?

Mevcut genişlikler 10cm ile 120cm arasındadır. Bu aralık, alıcılara tek bir dar uyarı bandı ölçüsünden çok daha fazla esneklik sağlar.

Doğru genişlik, neyin gömülü olduğuna ve projenin yeraltı güzergâhını nasıl işaretlemek istediğine bağlıdır.

Dikkate alınması gerekenler:

• Tek kablo veya birden fazla kablo
• Kablo borusu veya kanal grubu
• Hendek genişliği
• Altyapı koridorunun genişliği
• Uyarı mesajı için gereken boyut
• Kazı sırasında görünürlük
• Proje veya altyapı şartnamesi

Basit bir kablo güzergâhı için dar bir bant yeterli olabilirken geniş bir kanal grubu veya altyapı koridoru için daha geniş bir konfigürasyon daha uygun olabilir.

Genişliği alışkanlığa göre seçmek yerine her zaman proje çizimini esas alın.

500m Rulolar Altyapı Projelerinde Neden Kullanışlıdır?

Gömülü kablo ve altyapı projeleri genellikle yüzlerce veya binlerce metre boyunca uzanır.

500m'lik bir rulo, uzun bir kablo güzergâhı boyunca çok sayıda kısa ruloyu yönetme ihtiyacını azaltır ve yükleniciler ile proje satın alma ekipleri için miktar planlamasını kolaylaştırır.

Şu tür projeler için kullanışlıdır:

• Trafo merkezi kablo güzergâhları
• Enerji dağıtım projeleri
• Güneş enerjisi santrali kablo koridorları
• Endüstriyel kablo hendekleri
• Telekomünikasyon güzergâhları
• Altyapı projeleri

500m, rulo uzunluğunu ifade eder. Her kurulumda kesintisiz tek bir 500m bölüm kullanılması gerektiği anlamına gelmez.

Gerçek kurulum; hendek bölümlerine, inşaat çizimlerine, ek yerlerine, güzergâh değişikliklerine ve proje yöntem beyanına uygun olmalıdır.

Uyarı Rengi Proje Standardına Uygun Olmalıdır

Farklı altyapı işletmeleri ve pazarlar; elektrik, gaz, telekomünikasyon, su ve diğer gömülü hatları tanımlamak için farklı renk sistemleri kullanabilir.

Bu nedenle renk yalnızca “uyarı rengine benziyor” diye seçilmemelidir.

Üretimden önce şunları doğrulayın:

• Altyapı türü
• Gereken arka plan rengi
• Gereken yazı rengi
• Yerel altyapı işaretleme kuralları
• İhale veya proje çizimi gereklilikleri

Renk kuralları her pazarda aynı değildir; bu nedenle öncelik her zaman proje şartnamesinde olmalıdır.

Projeniz İçin Özel Uyarı Metni

JINPOWER, onaylanan Yeraltı Uyarı Bandı konfigürasyonuna göre özel uyarı metinlerini değerlendirebilir.

Projelerde sıkça yer alan bilgiler şunlardır:

• Gömülü altyapı hattının türü
• Elektrik uyarı mesajı
• Gerektiğinde gerilimle ilgili ifade
• Altyapı işletmesinin veya projenin adı
• Yerel dilde uyarı
• İki dilli veya çok dilli uyarı metni

İhracat projelerinde, üretim başladıktan sonra tedarikçiden bir güvenlik mesajını çevirmesini istemek yerine, son onaylı metni önceden paylaşmak daha uygundur.

Başlıca Uygulamalar

Gömülü Güç Kabloları

Güç kablosu projeleri, Yeraltı Uyarı Bandının en önemli uygulama alanlarından biridir.

Bant, proje tasarımına uygun şekilde gömülü kablo güzergâhının üzerine döşenir; böylece gelecekteki kazıda kablonun kendisine ulaşılmadan önce uyarı katmanına rastlanır.

Elektrik projelerinde uyarı metni, genişlik, renk ve dedektörle tespit gereksinimi üretimden önce doğrulanmalıdır.

Kablo Boruları ve Kanal Grupları

Birden fazla kablonun borulara veya daha geniş bir kanal grubuna döşendiği durumlarda uyarı bandı, altyapı koridorunun tamamına ve projenin işaretleme gerekliliklerine göre seçilebilir.

120cm'ye kadar ulaşan genişlik aralığı, proje satın alma ekiplerine daha geniş yeraltı tesisatları için daha fazla esneklik sağlar.

Trafo Merkezi Kablo Güzergâhları

Trafo merkezlerinde, farklı ekipman alanlarını birbirine bağlayan yeraltı kontrol, güç ve yardımcı kablo güzergâhları bulunur.

Açıkça tanımlanmış bir gömülü uyarı katmanı kullanılması, kazı kabloya ulaşmadan önce bakım ve inşaat ekiplerinin yeraltında bir kablo güzergâhı bulunduğunu fark etmesine yardımcı olabilir.

Güneş Enerjisi ve Yenilenebilir Enerji Projeleri

Güneş enerjisi santrallerinde ve diğer yenilenebilir enerji projelerinde; diziler, evirici istasyonları, transformatörler ve trafo merkezleri arasında uzanan uzun yeraltı AC veya DC kablo hatları bulunabilir.

500m rulo biçimi bu uzun kablo koridorları için kullanışlıdır. Projede gelecekte güzergâh tespiti gerekiyorsa dedektörle tespit edilebilen konfigürasyonlar değerlendirilebilir.

Telekomünikasyon ve Fiber Güzergâhları

Yeraltı Uyarı Bandı, gelecekteki kazılar için görünür bir uyarı katmanına ihtiyaç duyulan projelerde gömülü telekom kanallarının ve fiber güzergâhlarının üzerine de döşenebilir.

Metin ve renk, telekom operatörünün veya projenin gerekliliklerine uygun olmalıdır.

Diğer Yeraltı Altyapı Hatları

Malzeme, renk, metin ve dedektörle tespit gerekliliğinin ilgili proje şartnamesine uygun olması koşuluyla aynı temel uyarı yaklaşımı diğer gömülü altyapı güzergâhlarında da kullanılabilir.

Yeraltı Uyarı Bandı ile Yer Üstü Uyarı Bandının Karşılaştırması

Yer üstündeki geçici çalışma alanları için Güvenlik Uyarı Bandı ürün yelpazesinin tamamına bakın.

Dedektörle Tespit Edilebilen Bant, Altyapı Tespit Prosedürlerinin Yerini Tutmaz

Dedektörle tespit edilebilen bir uyarı bandı, gelecekte güzergâhın bulunmasını kolaylaştırabilir; ancak kazı öncesinde tek bilgi kaynağı olarak değerlendirilmemelidir.

Profesyonel yeraltı çalışmaları yine de şu unsurlara dayanabilir:

• Proje çizimleri
• Altyapı kayıtları
• Onaylı konum belirleme prosedürleri
• Ölçüm bilgileri
• Sahada altyapı işaretlemesi
• Güvenli kazı prosedürleri

Uyarı bandı, yeraltı altyapısını tanımlama sürecinin bir parçasıdır; eksiksiz tespit ve kazı sürecinin yerine geçmez.

Yeraltı Uyarı Bandı Ne Kadar Derine Döşenmelidir?

Her projede uygulanabilecek tek bir döşeme derinliği yoktur.

Doğru konum şu unsurlara bağlıdır:

• Gömülü varlığın derinliği
• Kablo veya altyapı hattının türü
• Hendek tasarımı
• Yerel altyapı standardı
• Proje şartnamesi
• İnşaat yöntemi

Uyarı bandı, onaylı proje çiziminde, altyapı gerekliliğinde veya yerel döşeme standardında belirtilen konumda gömülü varlığın üzerine döşenmelidir.

Projenin kendi mühendislik şartnamesi mevcutsa, yalnızca genel bir çevrimiçi öneriye dayanarak döşeme derinliği seçilmesini önermiyoruz.

Alıcılar Siparişi Onaylamadan Önce Neleri Kontrol Etmelidir?

Depolama ve Kullanım

Yeraltı Uyarı Bandının kullanımı kolaydır; ancak doğru depolama uzun ruloların temiz ve döşemeye hazır kalmasına yardımcı olur.

• Döşeme öncesinde ruloları temiz ve kuru tutun
• Taşıma sırasında bandı gereksiz kesik ve delinmelere karşı koruyun
• Ruloyu keskin yüzeylerde sürüklemekten kaçının
• Bandı deforme edebilecek ağır nesneleri rulonun üzerine koymayın
• Baskılı uyarı metninin kolayca okunabilecek kadar temiz kalmasını sağlayın
• Gömülü metalik elemana gereksiz zarar gelmesini önlemek için dedektörle tespit edilebilen bandı dikkatli depolayın
• Hendek alanına göndermeden önce ürünü onaylı şartnameyle karşılaştırın

Yeraltı Uyarı Bandı Döşeme Öncesinde Hangi Durumlarda Reddedilmelidir?

Onaylı proje gerekliliklerine artık uymadığına dair herhangi bir neden varsa rulo döşemeden önce kontrol edilmelidir.

Sık karşılaşılan sorunlar şunlardır:

• Yanlış bant genişliği
• Yanlış kalınlık
• Yanlış uyarı mesajı
• Yanlış proje dili
• Yanlış renk
• Hasarlı veya okunaksız baskı
• Ciddi kesik veya yırtıklar
• Yanlış dedektörle tespit edilebilir/edilemez konfigürasyon
• Tespit elemanında gözle görülür hasar
• Rulo üzerindeki tanımlama bilgileri onaylı siparişle uyuşmuyor

JINPOWER Sevkiyat Öncesi Kontrolleri

Altyapı işletmeleri, EPC firmaları, yükleniciler ve distribütörlerden gelen siparişlerde, sevkiyat öncesinde temin edilen bandın onaylanmış proje şartnamesine uygun olmasını sağlamaya odaklanıyoruz.

• PE malzeme konfigürasyonu
• Bant genişliği
• 12mil / 15mil kalınlık
• Rulo uzunluğu
• Dedektörle tespit edilebilir/edilemez konfigürasyon
• Uyarı metni
• Dil
• Renk ve baskı görünümü
• Rulo miktarı
• Ambalaj

Özel baskılı projelerde, seri üretim başlamadan önce uyarı mesajı ve yerleşimi onaylanmalıdır.

Proje Bazlı Özelleştirme

Yeraltı uyarı bandı genellikle her projede ayrı şartnameye bağlandığından, bu ürünün özelleştirilmesi birçok genel amaçlı güvenlik ürününe kıyasla daha önemlidir.

JINPOWER şu seçenekleri değerlendirebilir:

• Bant genişliği
• Bant uzunluğu
• 12mil / 15mil kalınlık
• Dedektörle tespit edilebilir konfigürasyon
• Uyarı metni
• Yerel dilde metin
• Çok dilli uyarı metni
• Projeye özel renk gerekliliği
• Ambalaj

Hataları önlemenin en iyi yolu, gerçek ihale şartnamesini, çizimi veya onaylanmış uyarı metnini RFQ ile birlikte göndermektir.

Yeraltı Uyarı Bandı, JINPOWER Güvenlik Uyarı Ürün Yelpazesinin Neresinde Yer Alır?

Farklı yeraltı ve yer üstü saha kontrolü uygulamaları için Güvenlik Uyarı Bandı ürün yelpazesinin tamamına bakın.

Yeraltı Uyarı Bandı İçin Neden JINPOWER'ı Tercih Etmelisiniz?

Elektrik ve Altyapı Projeleri İçin Tasarlandı

JINPOWER elektrik güvenliği ve altyapı ürünlerine odaklanır. Bu nedenle yeraltı uyarı bandının genel amaçlı plastik bant olarak değil, gerçek bir kablo, trafo merkezi veya altyapı şartnamesinin parçası olarak satın alındığını biliyoruz.

Geniş Ölçü Aralığı

10–120cm genişlik aralığı, proje satın alma ekiplerine basit bir kablo güzergâhından çok daha geniş bir hendek veya altyapı koridoruna kadar esneklik sağlar.

Dedektörle Tespit Edilebilir ve Edilemez Seçenekler

Alıcılar standart görsel uyarı konfigürasyonunu veya gelecekte güzergâh tespiti proje gereklilikleri arasındaysa dedektörle tespit edilebilen versiyonu seçebilir.

Projeye Özel Baskı

Her pazarda aynı genel mesajı kullanmak yerine, uyarı metni gerçek gömülü hatta, yerel dile ve proje gerekliliklerine göre değerlendirilebilir.

Uzun Rulo Tedariki

500m'lik rulolar uzun kablo ve altyapı güzergâhları için uygundur; EPC yüklenicileri, altyapı işletmeleri ve distribütörler için miktar planlamasını kolaylaştırır.

RFQ'nuzda Hangi Bilgileri Belirtmelisiniz?

Sıkça Sorulan Sorular

Yeraltı Uyarı Bandı ne için kullanılır?

Gelecekte alan kazıldığında erken görsel uyarı sağlamak amacıyla yeraltındaki bir kablo, boru kılıfı, boru veya altyapı güzergâhının üzerine gömülür.

Bant hangi malzemeden üretilir?

Mevcut JINPOWER Yeraltı Uyarı Bandı PE'den üretilir.

Hangi genişlikler mevcuttur?

Proje gerekliliklerine bağlı olarak 10cm ile 120cm arasında genişlik seçenekleri mevcuttur.

Hangi kalınlık seçenekleri mevcuttur?

Mevcut ürün yelpazesinde 12mil ve 15mil seçenekleri bulunur.

Her rulo ne kadar uzunluktadır?

Mevcut standart konfigürasyon rulo başına 500m'dir.

“Dedektörle tespit edilebilen yeraltı uyarı bandı” ne anlama gelir?

Bantta, uygun konum belirleme ekipmanıyla gelecekte güzergâhın bulunmasına yardımcı olabilecek gömülü metalik bir eleman bulunduğu anlamına gelir.

Dedektörle tespit edilebilen bant her zaman daha mı iyidir?

Şart değil. Projeniz yalnızca gömülü bir görsel uyarı katmanı gerektiriyorsa dedektörle tespit edilemeyen versiyon yeterli olabilir. Gelecekte güzergâh tespiti gerekiyorsa dedektörle tespit edilebilen konfigürasyon değerlendirilmelidir.

Yeraltı Uyarı Bandı bir kablo bulucunun yerini tutabilir mi?

Hayır. Dedektörle tespit edilebilen bant güzergâhın bulunmasını destekler; ancak altyapı kayıtlarının, onaylı konum belirleme prosedürlerinin, ölçüm bilgilerinin veya güvenli kazı uygulamalarının yerini tutmaz.

Bant ne kadar derine gömülmelidir?

Döşeme derinliği onaylı proje çizimine, altyapı şartnamesine veya yerel döşeme gerekliliklerine uygun olmalıdır. Her projede otomatik olarak uygulanması gereken tek bir derinlik yoktur.

Uyarı metni özelleştirilebilir mi?

Evet. Elektrik kablosu ifadeleri, altyapı tanımlaması ve yerel dilde veya çok dilli uyarılar dahil olmak üzere metin proje gerekliliklerine göre değerlendirilebilir.

Bant genişliği özelleştirilebilir mi?

Evet. Hendek, gömülü varlık ve proje şartnamesine göre mevcut ürün aralığı içinden genişlik seçilebilir veya bu konuda görüşülebilir.

Yeraltı Uyarı Bandı yalnızca elektrik kabloları için mi kullanılır?

Hayır. Elektrik kabloları JINPOWER'ın başlıca uygulama alanlarından biridir; ancak ürün konfigürasyonu proje gerekliliklerine uyduğu sürece aynı uyarı yaklaşımı telekomünikasyon ve diğer yeraltı altyapı projelerinde de kullanılabilir.

Yeraltı Uyarı Bandı Bilgisi ve Fiyat Teklifi İsteyin

Bir güç kablosu, trafo merkezi, yenilenebilir enerji projesi, telekomünikasyon güzergâhı veya altyapı işi için Yeraltı Uyarı Bandı satın alıyorsanız, yalnızca “yeraltı bandı fiyatı” sormak yerine gerçek şartnamenizi gönderin.

Gereken genişliği, 12mil veya 15mil kalınlığı, dedektörle tespit edilebilir ya da edilemez konfigürasyonu, uyarı metnini, rengi, toplam güzergâh uzunluğunu ve miktarı belirtin.

Projede çizim, ihale şartnamesi veya onaylanmış uyarı metni varsa bu bilgileri RFQ'nuzla birlikte gönderin. JINPOWER, teklif ve üretim öncesinde Yeraltı Uyarı Bandı konfigürasyonunu doğrulayabilir.
