Caracteristicile principale ale produsului

• Bandă de avertizare subterană din PE pentru identificarea cablurilor îngropate și a utilităților
• Lățimi disponibile: 10–120cm
• Opțiuni de grosime: 12mil și 15mil
• 500m per rolă
• Variante detectabile și nedetectabile
• Varianta detectabilă este disponibilă cu un element metalic încorporat
• Lățimea, lungimea și textul de avertizare pot fi personalizate în funcție de cerințele proiectului
• Potrivită pentru cabluri de alimentare, tubulaturi pentru cabluri, linii de telecomunicații și alte utilități îngropate
• Concepută ca un strat vizual de avertizare timpurie, înainte ca excavarea să ajungă la instalația subterană propriu-zisă

Specificații tehnice pe scurt

Detectabilă sau nedetectabilă: de care aveți nevoie?

Aceasta este, de obicei, prima decizie de selecție după stabilirea dimensiunii și grosimii.

Banda detectabilă nu este pur și simplu o versiune „mai rezistentă” a benzii de avertizare standard. Principala diferență este funcția suplimentară de localizare.

Dacă licitația sau specificația utilității impune detectarea traseului în viitor, precizați acest lucru în etapa RFQ, astfel încât configurația corectă să poată fi confirmată înainte de producție.

Ghid rapid de selecție

Ce este banda de avertizare subterană?

Banda de avertizare subterană este un strat vizual de avertizare îngropat deasupra traseului unui cablu, tubulaturi, conducte sau al unei utilități subterane.

Ideea este simplă: dacă terenul este excavat ulterior, lucrătorul ar trebui să întâlnească banda de avertizare înainte de a ajunge la cablul sau utilitatea propriu-zisă de dedesubt.

Astfel, echipa de excavare este avertizată din timp că în apropiere se află o instalație îngropată și că lucrările trebuie efectuate conform procedurilor proiectului privind utilitățile subterane și excavarea.

Spre deosebire deBariera de siguranță magnetică retractabilăsauSuportul cu rolă pentru bandă de avertizare, acest produs nu este conceput pentru a crea o delimitare temporară deasupra solului.

Se instalează subteran și rămâne de-a lungul traseului îngropat, ca avertizare pentru excavările viitoare.

Cum oferă banda de avertizare subterană o avertizare timpurie?

Imaginați-vă un cablu de alimentare îngropat de-a lungul unui coridor de utilități.

În loc să existe doar pământ între suprafață și cablu, deasupra traseului cablului se instalează o bandă de avertizare marcată clar, în poziția definită de proiect.

Dacă zona este excavată după mai mulți ani, echipa de excavare întâlnește mai întâi banda de avertizare.

Mesajul imprimat poate comunica imediat informații precum:

• Cablu electric îngropat dedesubt
• Traseu de cablu de înaltă tensiune
• Linie de utilități subterane
• Cablu de telecomunicații
• Altă instalație îngropată specifică proiectului

Acest strat simplu de avertizare este deosebit de util în proiectele în care traseele subterane pot rămâne în funcțiune mulți ani, iar echipele de mentenanță viitoare pot să nu cunoască instalația inițială.

Cum funcționează banda de avertizare subterană detectabilă?

Varianta detectabilă include un element metalic încorporat în banda de avertizare.

Astfel, traseul instalat poate fi localizat de la suprafață, dacă se utilizează echipamente de localizare adecvate și se respectă metoda de localizare prevăzută în proiect.

Aceasta poate fi deosebit de utilă atunci când:

• Traseul îngropat trebuie localizat din nou înainte de excavare
• Cablul sau conducta este dificil de localizat direct
• Specificația proiectului impune un strat de avertizare detectabil
• Echipele de mentenanță viitoare au nevoie de o metodă suplimentară pentru trasarea traseului subteran

Structura exactă a elementului metalic trebuie confirmată pentru configurația de produs selectată. Distanța de detectare, setările locatorului și alți parametri de localizare nu trebuie presupuşi dacă nu sunt definiți în specificația de proiect aprobată sau în documentația produsului.

Structura principală a produsului

Strat de avertizare din PE

PE constituie corpul principal al benzii de avertizare.

Pentru utilizarea subterană, materialul trebuie să fie ușor de manevrat în role lungi și potrivit pentru un mediu îngropat, în care sunt de așteptat umezeala și contactul cu solul.

Totuși, pentru achiziția destinată unui proiect, denumirea materialului nu este suficientă. Lățimea, grosimea, mesajul de avertizare și cerința de detectabilitate trebuie analizate împreună.

Element metalic detectabil

Configurația detectabilă include un element metalic integrat în banda de avertizare.

Scopul acestuia este să faciliteze localizarea ulterioară a traseului. Construcția exactă a variantei detectabile depinde de configurația de produs selectată și trebuie confirmată înainte de comandă.

Mesaj de avertizare imprimat

Mesajul de avertizare imprimat informează lucrătorii viitori despre tipul instalației îngropate de dedesubt.

De exemplu, un proiect electric poate necesita o formulare precum:

• ATENȚIE: CABLU ELECTRIC ÎNGROPAT DEDESUBT
• AVERTISMENT: LINIE ELECTRICĂ DEDESUBT
• CABLU DE ÎNALTĂ TENSIUNE ÎNGROPAT

Formularea efectivă trebuie să respecte cerințele proiectului, ale operatorului de utilități sau cele locale, în loc să se folosească pur și simplu un mesaj generic pentru fiecare piață.

12mil față de 15mil: ce grosime ar trebui să alegeți?

Banda de avertizare subterană JINPOWER este disponibilă în variante cu grosimea de 12mil și 15mil.

Este important să nu presupuneți că o grosime mai mare înseamnă automat „mai bună” pentru fiecare proiect.

Grosimea corectă trebuie să respecte:

• Specificația proiectului
• Cerințele operatorului de utilități
• Documentația licitației
• Construcția necesară a benzii
• Cerințele locale de instalare

Dacă documentația licitației specifică deja o grosime minimă, includeți această cerință în RFQ.

Cum alegeți lățimea potrivită a benzii?

Lățimile disponibile variază între 10cm și 120cm, oferind cumpărătorilor mult mai multă flexibilitate decât o singură dimensiune îngustă de bandă de avertizare.

Lățimea potrivită depinde de instalația îngropată și de modul în care proiectul prevede marcarea traseului subteran.

Aspectele de luat în considerare includ:

• Un singur cablu sau mai multe cabluri
• Tubulatură pentru cabluri sau banc de tubulaturi
• Lățimea totală a șanțului
• Lățimea coridorului de utilități
• Dimensiunea necesară a mesajului de avertizare
• Vizibilitatea în timpul excavării
• Specificația proiectului sau a operatorului de utilități

O bandă îngustă poate fi suficientă pentru un traseu simplu de cablu, în timp ce pentru un banc larg de tubulaturi sau un coridor de utilități poate fi mai potrivită o configurație mai lată.

Desenul proiectului trebuie să aibă întotdeauna prioritate față de alegerea lățimii din obișnuință.

De ce sunt potrivite rolele de 500m pentru proiectele de infrastructură

Traseele de cabluri și utilități îngropate se întind adesea pe sute sau mii de metri.

O rolă de 500m reduce necesitatea de a gestiona numeroase role scurte de-a lungul unui traseu lung de cablu și simplifică planificarea cantităților pentru contractori și cumpărătorii proiectului.

Este utilă pentru proiecte precum:

• Trasee de cabluri în stații electrice
• Proiecte de distribuție a energiei electrice
• Coridoare de cabluri pentru parcuri solare
• Șanțuri industriale pentru cabluri
• Trasee de telecomunicații
• Proiecte de infrastructură pentru utilități

500m reprezintă lungimea rolei. Nu înseamnă că fiecare instalare trebuie să folosească o singură secțiune continuă de 500m, fără întreruperi.

Instalarea efectivă trebuie să respecte secțiunile de șanț, desenele de execuție, îmbinările, schimbările de traseu și procedura de execuție a proiectului.

Culoarea de avertizare trebuie să respecte standardul proiectului

Diferitele companii de utilități și piețe pot folosi sisteme de culori diferite pentru identificarea instalațiilor îngropate de energie electrică, gaz, telecomunicații, apă și alte utilități.

Prin urmare, culoarea nu trebuie aleasă doar pentru că „arată ca o culoare de avertizare”.

Înainte de producție, confirmați:

• Tipul utilității
• Culoarea de fond necesară
• Culoarea textului necesară
• Convențiile locale de marcare a utilităților
• Cerințele din documentația licitației sau din desenul proiectului

Convențiile de culoare nu sunt universale pe toate piețele, așadar specificația proiectului trebuie să aibă întotdeauna prioritate.

Text de avertizare personalizat pentru proiectul dumneavoastră

JINPOWER poate discuta personalizarea textului de avertizare în funcție de configurația confirmată a benzii de avertizare subterane.

Informațiile uzuale pentru proiect pot include:

• Tipul utilității îngropate
• Mesaj de avertizare electrică
• Formulare referitoare la tensiune, dacă este necesară
• Denumirea utilității sau a proiectului
• Avertisment în limba locală
• Text de avertizare bilingv sau multilingv

Pentru proiectele de export, este mai bine să furnizați formularea finală aprobată, în loc să solicitați furnizorului să traducă un mesaj de siguranță după începerea producției.

Aplicații principale

Cabluri electrice îngropate

Proiectele cu cabluri electrice reprezintă una dintre cele mai importante aplicații ale benzii de avertizare subterane.

Banda se instalează deasupra traseului cablului îngropat, conform proiectului, astfel încât excavarea viitoare să ajungă la stratul de avertizare înainte de a ajunge la cablu.

Pentru proiectele electrice, formularea avertismentului, lățimea, culoarea și cerința de detectabilitate trebuie confirmate înainte de producție.

Tubulaturi pentru cabluri și bancuri de tubulaturi

Atunci când mai multe cabluri sunt instalate în tubulaturi sau într-un banc de tubulaturi mai lat, banda de avertizare poate fi selectată în funcție de lățimea totală a coridorului de utilități și de cerințele de marcare ale proiectului.

Lățimea disponibilă de până la 120cm oferă cumpărătorilor proiectului mai multă flexibilitate pentru instalațiile subterane mai late.

Trasee de cabluri în stații electrice

Stațiile electrice conțin adesea trasee subterane de cabluri de control, alimentare și auxiliare, care conectează diferite zone ale echipamentelor.

Utilizarea unui strat de avertizare îngropat și marcat clar poate ajuta echipele de mentenanță și lucrări civile să recunoască prezența unui traseu subteran de cabluri înainte ca excavarea să ajungă la cablu.

Proiecte solare și de energie regenerabilă

Parcurile solare și alte proiecte de energie regenerabilă pot include trasee lungi de cabluri subterane de curent alternativ sau continuu între panouri, stații de invertoare, transformatoare și stații electrice.

Formatul de rolă de 500m este practic pentru aceste coridoare lungi de cabluri, iar configurațiile detectabile pot fi luate în considerare atunci când proiectul impune localizarea viitoare a traseului.

Trasee de telecomunicații și fibră optică

Banda de avertizare subterană poate fi utilizată și deasupra tubulaturilor de telecomunicații și a traseelor de fibră optică îngropate, atunci când proiectul necesită un strat vizual de avertizare pentru excavările viitoare.

Textul și culoarea trebuie să respecte cerințele operatorului de telecomunicații sau ale proiectului.

Alte utilități subterane

Același principiu de avertizare poate fi utilizat pentru alte trasee de utilități îngropate, cu condiția ca materialul, culoarea, textul și cerința de detectabilitate să corespundă specificației proiectului relevant.

Bandă de avertizare subterană față de banda de avertizare pentru suprafață

Pentru zone de lucru temporare la suprafață, consultați gama completă deBenzi de avertizare pentru siguranță.

Banda detectabilă nu înlocuiește procedurile de localizare a utilităților

Banda de avertizare detectabilă poate facilita localizarea viitoare a traseului, dar nu trebuie considerată singura sursă de informații înainte de excavare.

Lucrările subterane profesionale se pot baza în continuare pe:

• Desenele proiectului
• Înregistrările utilităților
• Proceduri de localizare aprobate
• Informații topografice
• Marcarea utilităților la fața locului
• Proceduri de excavare în siguranță

Banda de avertizare este o componentă a identificării utilităților subterane, nu un înlocuitor al întregului proces de localizare și excavare.

La ce adâncime trebuie instalată banda de avertizare subterană?

Nu există o singură adâncime de instalare care să poată fi copiată pentru fiecare proiect.

Poziția corectă depinde de:

• Adâncimea instalației îngropate
• Tipul cablului sau al utilității
• Proiectarea șanțului
• Standardul local pentru utilități
• Specificația proiectului
• Metoda de construcție

Banda de avertizare trebuie instalată deasupra instalației îngropate, în poziția specificată în desenul de proiect aprobat, în cerințele operatorului de utilități sau în standardul local de instalare.

Nu recomandăm alegerea adâncimii de instalare doar pe baza unei recomandări generice găsite online, atunci când proiectul are deja propria specificație tehnică.

Ce trebuie să verifice cumpărătorii înainte de aprobarea unei comenzi?

Depozitare și manipulare

Banda de avertizare subterană este ușor de manipulat, însă depozitarea corespunzătoare ajută la păstrarea rolelor lungi curate și gata pentru instalare.

• Păstrați rolele curate și uscate înainte de instalare
• Protejați banda împotriva tăieturilor sau perforărilor inutile în timpul transportului
• Evitați târârea rolei pe suprafețe ascuțite
• Nu așezați obiecte grele pe rolă dacă acestea pot deforma banda
• Păstrați textul de avertizare imprimat suficient de curat pentru a rămâne ușor de citit
• Manipulați cu grijă banda detectabilă pentru a evita deteriorarea inutilă a elementului metalic încorporat
• Verificați produsul în raport cu specificația aprobată înainte de a-l trimite la șanț

Când trebuie respinsă banda de avertizare subterană înainte de instalare?

O rolă trebuie verificată înainte de instalare dacă există motive să se creadă că nu mai corespunde cerințelor aprobate ale proiectului.

Problemele tipice includ:

• Lățime incorectă a benzii
• Grosime incorectă
• Mesaj de avertizare incorect
• Limba proiectului incorectă
• Culoare incorectă
• Imprimare deteriorată sau ilizibilă
• Tăieturi sau rupturi importante
• Configurație detectabilă / nedetectabilă incorectă
• Deteriorări vizibile ale elementului detectabil
• Identificarea rolei nu corespunde comenzii aprobate

Verificări JINPOWER înainte de expediere

Pentru comenzile operatorilor de utilități, EPC, contractorilor și distribuitorilor, ne asigurăm că banda furnizată corespunde specificației de proiect confirmate înainte de expediere.

• Configurația materialului PE
• Lățimea benzii
• Grosime de 12mil / 15mil
• Lungimea rolei
• Configurație detectabilă / nedetectabilă
• Textul de avertizare
• Limba
• Culoarea și aspectul imprimării
• Cantitatea de role
• Ambalajul

Pentru proiectele cu imprimare personalizată, mesajul de avertizare și macheta trebuie aprobate înainte de începerea producției de serie.

Personalizarea pentru proiecte

Banda de avertizare subterană este adesea specificată pentru fiecare proiect în parte, astfel încât personalizarea este mai importantă aici decât pentru multe produse de siguranță generale.

JINPOWER poate discuta despre:

• Lățimea benzii
• Lungimea benzii
• Grosime de 12mil / 15mil
• Configurația detectabilă
• Formularea avertismentului
• Text în limba locală
• Text de avertizare multilingv
• Cerințe de culoare specifice proiectului
• Ambalaj

Cea mai bună modalitate de a evita greșelile este să trimiteți împreună cu RFQ specificația efectivă a licitației, desenul sau formularea aprobată a avertismentului.

Cum se integrează banda de avertizare subterană în gama de benzi de avertizare JINPOWER?

Consultați gama completă deBenzi de avertizare pentru siguranțăpentru diferite aplicații de control al șantierelor, subterane și de suprafață.

De ce să cumpărați banda de avertizare subterană de la JINPOWER?

Concepută pentru proiecte electrice și de utilități

JINPOWER se concentrează pe produse de siguranță electrică și pentru utilități, așadar înțelegem că banda de avertizare subterană este achiziționată, de regulă, ca parte a unei specificații reale pentru cabluri, stații electrice sau infrastructură, nu ca bandă din plastic de uz general.

Gamă largă de dimensiuni

Gama de lățimi de 10–120cm oferă cumpărătorilor de proiecte flexibilitate pentru orice tip de aplicație, de la un traseu simplu de cablu până la un șanț sau coridor de utilități mult mai lat.

Opțiuni detectabile și nedetectabile

Cumpărătorii pot alege o configurație standard cu avertizare vizuală sau o variantă detectabilă atunci când localizarea viitoare a traseului face parte din cerințele proiectului.

Imprimare adaptată proiectului

Formularea avertismentului poate fi stabilită în funcție de instalația îngropată efectivă, limba locală și cerințele proiectului, în loc să se folosească același mesaj generic pentru fiecare piață.

Furnizare în role lungi

Rolele de 500m sunt potrivite pentru trasee lungi de cabluri și infrastructură și facilitează planificarea cantităților pentru contractori EPC, operatori de utilități și distribuitori.

Ce trebuie să includeți în RFQ?

Întrebări frecvente

La ce se folosește banda de avertizare subterană?

Se îngroapă deasupra traseului unui cablu, tubulaturi, conducte sau al unei utilități subterane, pentru a oferi o avertizare vizuală timpurie dacă zona este excavată în viitor.

Din ce material este fabricată banda?

Banda de avertizare subterană JINPOWER disponibilă în prezent este fabricată din PE.

Ce lățimi sunt disponibile?

Lățimile disponibile variază între 10cm și 120cm, în funcție de cerințele proiectului.

Ce grosimi sunt disponibile?

Gama actuală de produse include variante de 12mil și 15mil.

Ce lungime are fiecare rolă?

Configurația standard actuală este de 500m per rolă.

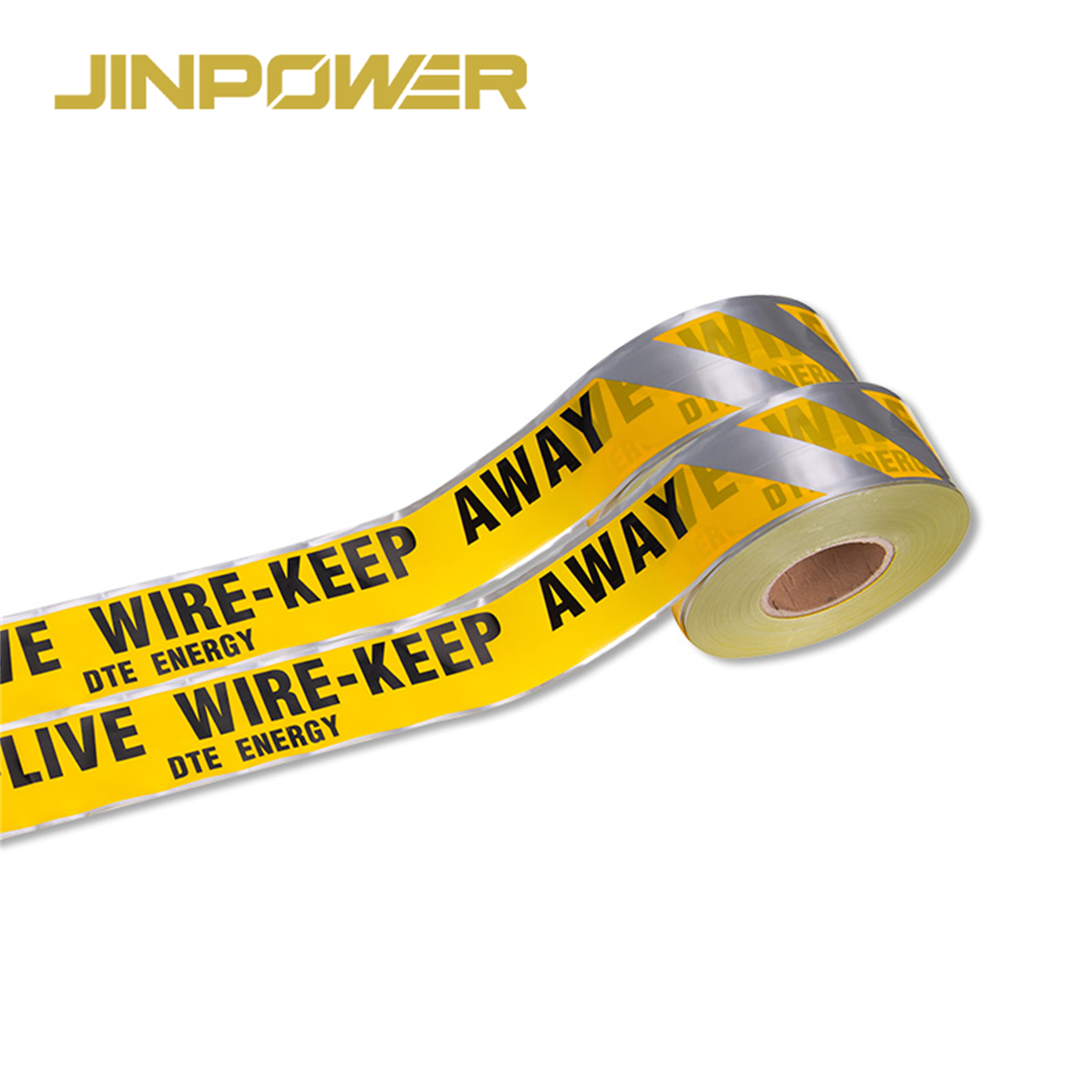

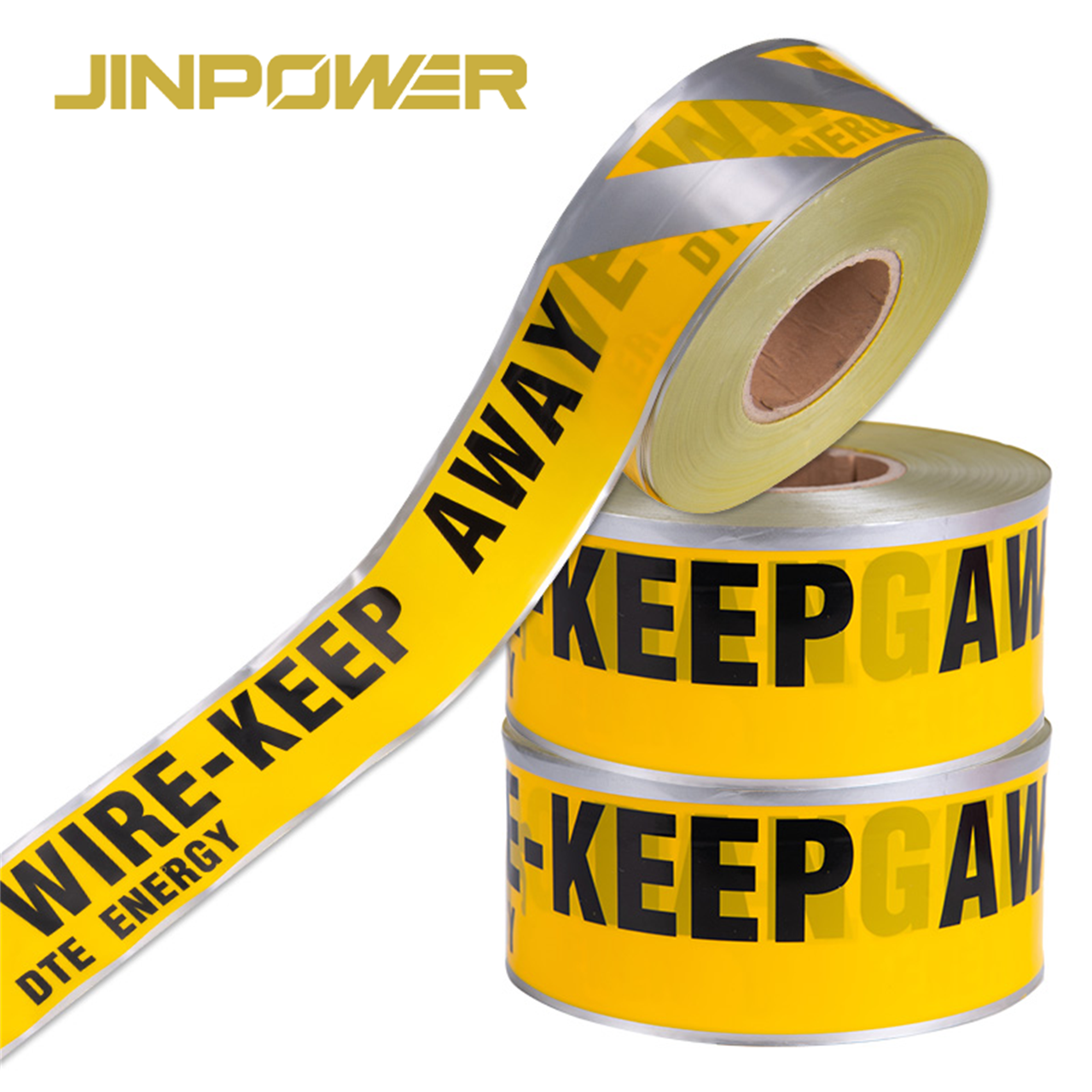

Ce înseamnă „bandă de avertizare subterană detectabilă”?

Înseamnă că banda include un element metalic încorporat, care poate facilita localizarea viitoare a traseului cu echipamente de localizare adecvate.

Banda detectabilă este întotdeauna mai bună?

Nu neapărat. Dacă proiectul dumneavoastră necesită doar un strat vizual de avertizare îngropat, o variantă nedetectabilă poate fi suficientă. Dacă este necesară localizarea viitoare a traseului, trebuie luată în considerare o configurație detectabilă.

Poate banda de avertizare subterană să înlocuiască un locator de cabluri?

Nu. Banda detectabilă facilitează localizarea traseului, dar nu înlocuiește evidențele utilităților, procedurile de localizare aprobate, informațiile topografice sau practicile de excavare în siguranță.

La ce adâncime trebuie îngropată banda?

Adâncimea de instalare trebuie să respecte desenul de proiect aprobat, specificația operatorului de utilități sau cerința locală de instalare. Nu există o singură adâncime care să fie utilizată automat pentru fiecare proiect.

Textul de avertizare poate fi personalizat?

Da. Textul de avertizare poate fi stabilit în funcție de cerințele proiectului și poate include formulări privind cablurile electrice, identificarea utilităților și avertismente în limba locală sau multilingve.

Lățimea benzii poate fi personalizată?

Da. Lățimea poate fi selectată sau discutată în limitele gamei disponibile, în funcție de șanț, instalația îngropată și specificația proiectului.

Banda de avertizare subterană este destinată numai cablurilor electrice?

Nu. Cablurile electrice reprezintă o aplicație majoră pentru JINPOWER, însă același principiu de avertizare poate fi utilizat și în proiecte de telecomunicații și alte utilități subterane, atunci când configurația produsului corespunde cerințelor proiectului.

Solicitați detalii și prețuri pentru banda de avertizare subterană

Dacă achiziționați bandă de avertizare subterană pentru un cablu de alimentare, o stație electrică, un proiect de energie regenerabilă, un traseu de telecomunicații sau o lucrare de infrastructură pentru utilități, trimiteți-ne specificația efectivă, în loc să solicitați doar „prețul benzii subterane”.

Precizați lățimea necesară, grosimea de 12mil sau 15mil, configurația detectabilă sau nedetectabilă, textul de avertizare, culoarea, lungimea totală a traseului și cantitatea.

Dacă proiectul include deja un desen, o specificație de licitație sau o formulare aprobată a avertismentului, trimiteți aceste informații împreună cu RFQ. Astfel, JINPOWER poate confirma configurația benzii de avertizare subterane înainte de ofertare și producție.
