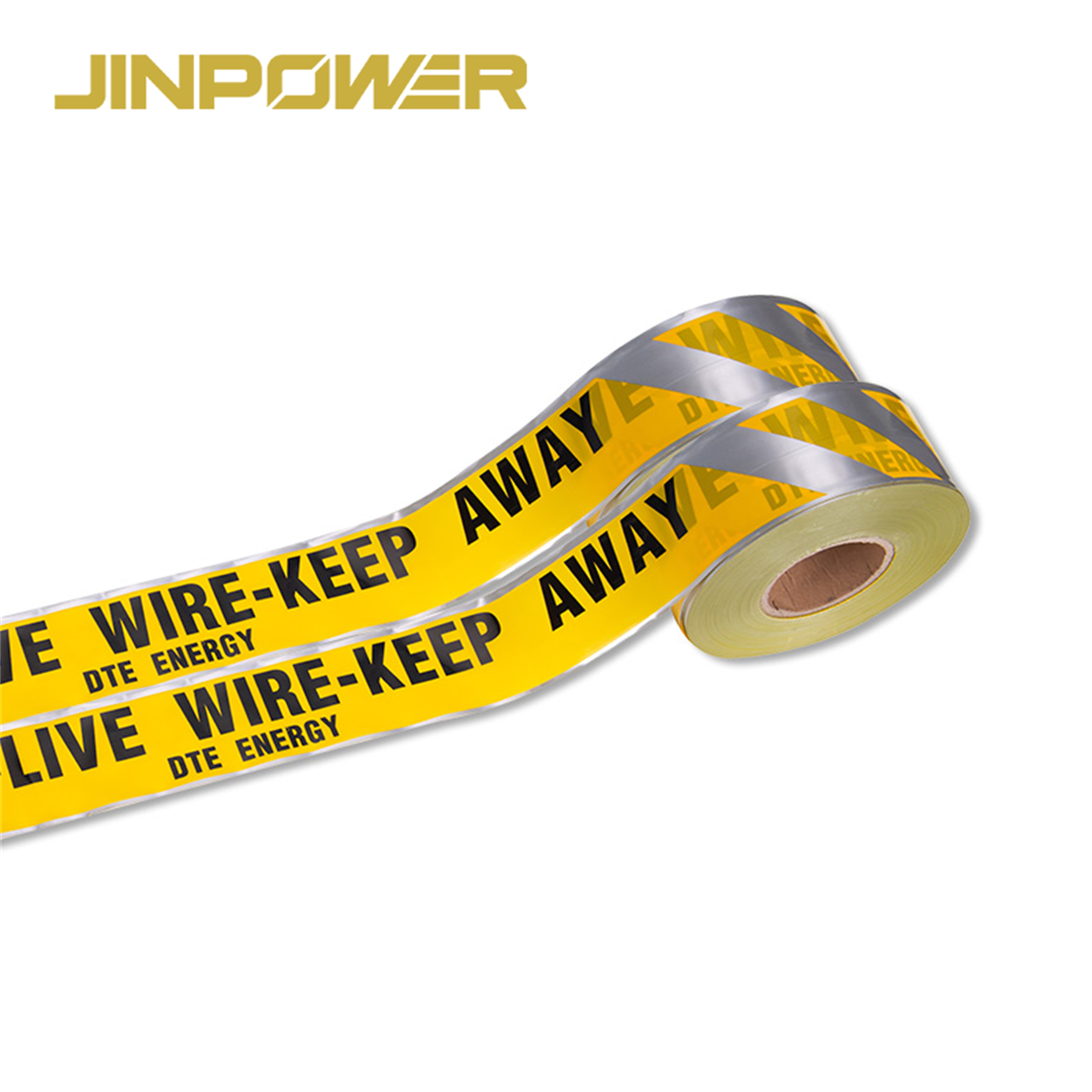

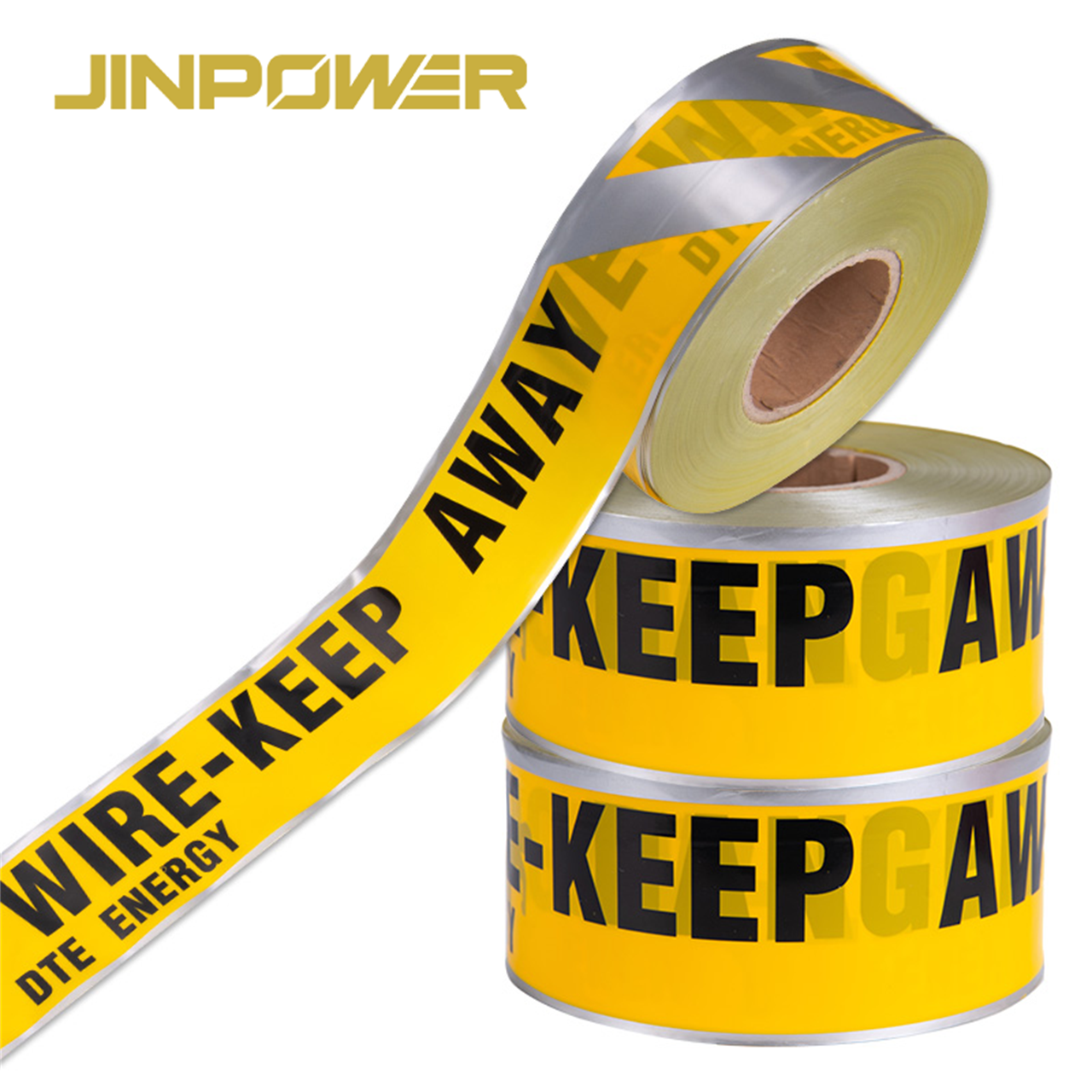

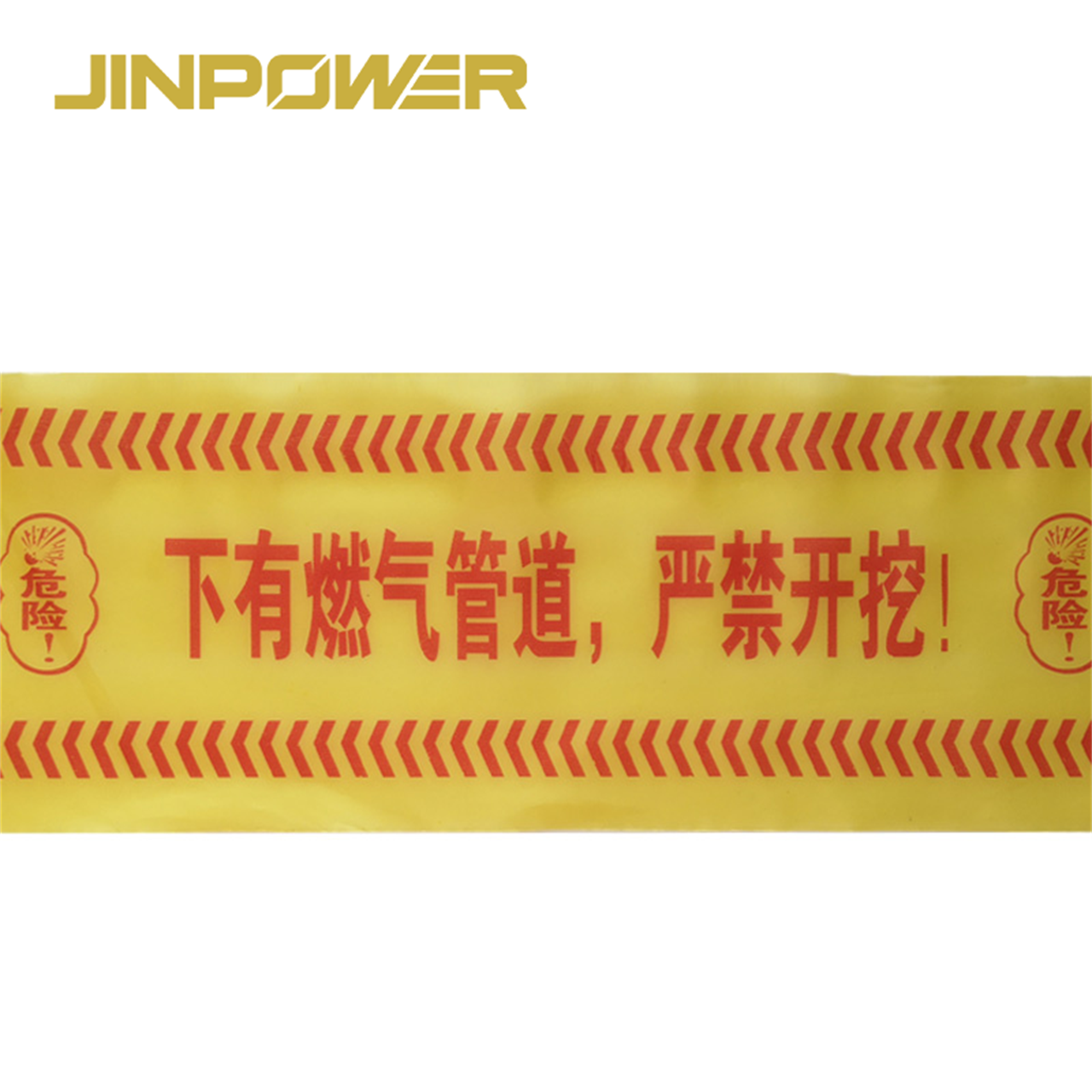

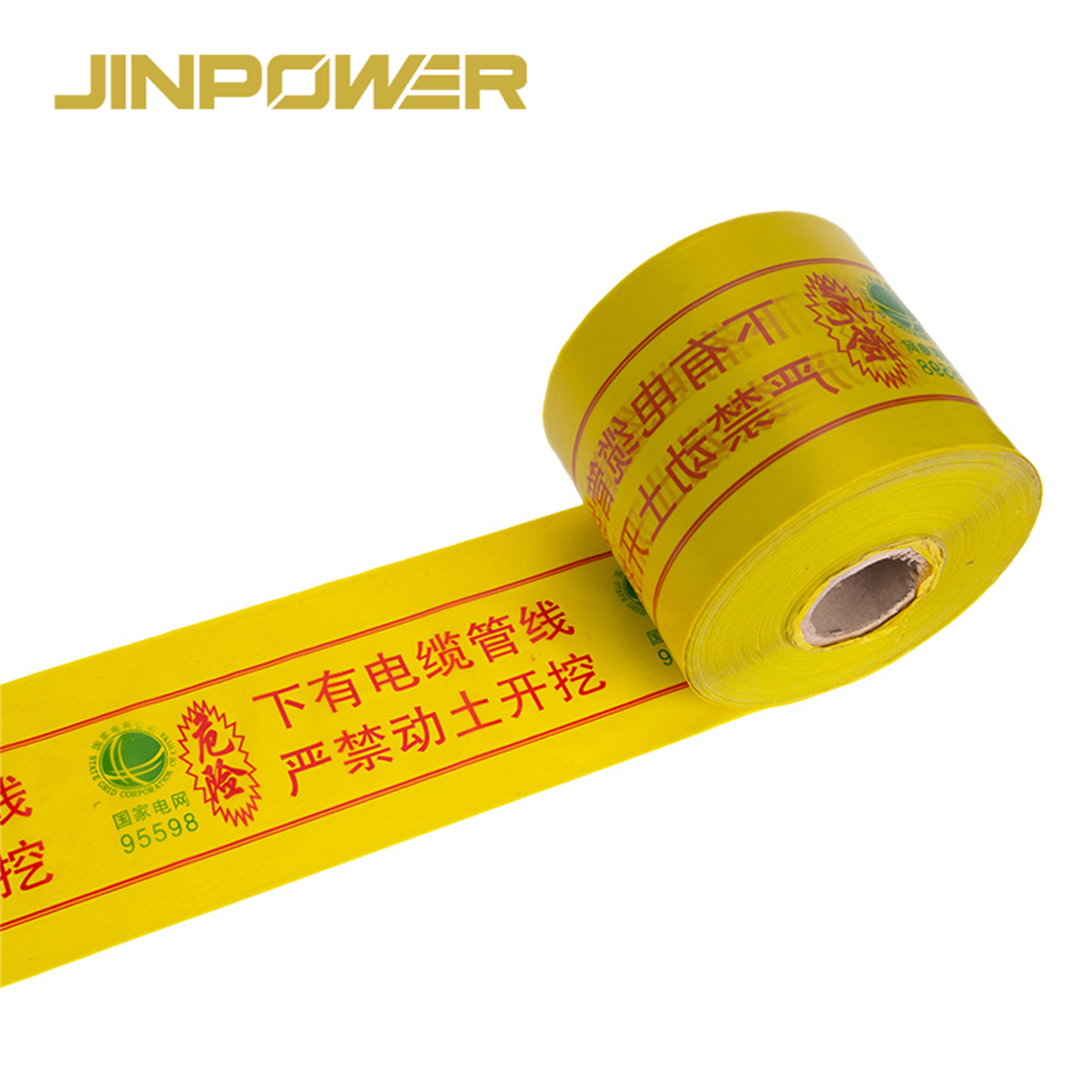

Ključne značajke proizvoda

• PE podzemna upozoravajuća traka za označavanje ukopanih kabela i komunalne infrastrukture
• Dostupne širine: 10–120cm
• Opcije debljine: 12mil i 15mil
• 500m po roli
• Izvedbe s mogućnošću detekcije i bez nje
• Izvedba s mogućnošću detekcije dostupna je s ugrađenim metalnim elementom
• Dostupne su prilagođene širine, duljine i upozoravajući tekst prema zahtjevima projekta
• Prikladna za energetske kabele, kabelske kanale, telekomunikacijske vodove i druge ukopane instalacije
• Projektirana kao vizualni sloj za rano upozorenje prije nego što iskop dosegne samu podzemnu instalaciju

Kratke tehničke specifikacije

Izvedba s mogućnošću detekcije ili bez nje: koja vam je potrebna?

To je obično prva odluka pri odabiru nakon dimenzija i debljine.

Traka s mogućnošću detekcije nije samo „jača” verzija standardne upozoravajuće trake. Glavna je razlika dodatna funkcija lociranja.

Ako natječajna dokumentacija ili specifikacija komunalnog poduzeća zahtijeva naknadno lociranje trase, navedite to već u fazi upita za ponudu kako bi se prije proizvodnje potvrdila odgovarajuća izvedba.

Kratki vodič za odabir

Što je podzemna upozoravajuća traka?

Podzemna upozoravajuća traka ukopani je vizualni sloj za upozorenje koji se postavlja iznad trase podzemnog kabela, cijevi, voda ili druge instalacije.

Princip je jednostavan: ako se tlo naknadno iskapa, radnik bi trebao naići na upozoravajuću traku prije nego što dođe do samog kabela ili instalacije ispod nje.

Time se ekipa za iskop unaprijed upozorava da se u blizini nalazi ukopana instalacija te da se radovi moraju odvijati u skladu s projektnim postupcima za podzemne instalacije i iskope.

Za razliku od proizvoda uvlačne magnetske sigurnosne barijere ili koluta s kutijom za upozoravajuću traku, ovaj proizvod nije namijenjen stvaranju privremene nadzemne granice.

Postavlja se pod zemlju i ostaje uz ukopanu trasu kao upozorenje pri budućim iskopima.

Kako podzemna upozoravajuća traka omogućuje rano upozorenje?

Zamislite energetski kabel ukopan duž koridora komunalne infrastrukture.

Umjesto da između površine i kabela ostane samo tlo, jasno označena upozoravajuća traka postavlja se iznad trase kabela na mjesto određeno projektnim nacrtom.

Ako se područje iskapa godinama kasnije, ekipa za iskop najprije će naići na upozoravajuću traku.

Ispisana poruka može odmah prenijeti informacije kao što su:

• Ispod se nalazi ukopani električni kabel
• Trasa visokonaponskog kabela
• Podzemni komunalni vod
• Telekomunikacijski kabel
• Druga ukopana instalacija specifična za projekt

Ovaj jednostavan sloj za upozorenje osobito je koristan u projektima u kojima podzemne trase mogu ostati u uporabi dugi niz godina, a buduće ekipe za održavanje možda neće poznavati izvornu instalaciju.

Kako funkcionira podzemna upozoravajuća traka s mogućnošću detekcije?

Izvedba s mogućnošću detekcije uključuje metalni element ugrađen u upozoravajuću traku.

Time se omogućuje lociranje postavljene trase s površine, uz odgovarajuću opremu za lociranje i primjenu metode lociranja predviđene projektom.

To može biti osobito korisno kada:

• Trasu treba ponovno pronaći prije iskopa
• Kabel ili cijev nije lako izravno locirati
• Projektna specifikacija zahtijeva upozoravajući sloj s mogućnošću detekcije
• Budućim ekipama za održavanje potreban je dodatni način praćenja podzemne trase

Točna izvedba metalnog elementa treba se potvrditi za odabranu konfiguraciju proizvoda. Ne treba pretpostavljati udaljenost detekcije, postavke lokatora ni druge pokazatelje učinkovitosti lociranja, osim ako su navedeni u odobrenoj projektnoj specifikaciji ili dokumentaciji proizvoda.

Glavna struktura proizvoda

PE sloj za upozorenje

PE čini glavno tijelo upozoravajuće trake.

Za podzemnu uporabu materijal mora biti praktičan za rukovanje u dugim rolama i prikladan za ukopano okruženje u kojem se očekuju vlaga i kontakt s tlom.

Međutim, za potrebe nabave u projektu sam naziv materijala nije dovoljan. Potrebno je zajedno razmotriti širinu, debljinu, tekst upozorenja i zahtjev za mogućnošću detekcije.

Metalni element za detekciju

Konfiguracija s mogućnošću detekcije uključuje metalni element integriran u upozoravajuću traku.

Njegova je svrha omogućiti naknadno lociranje trase. Točna izvedba elementa ovisi o odabranoj konfiguraciji proizvoda i treba se potvrditi prije narudžbe.

Ispisana poruka upozorenja

Ispisana poruka upozorenja budućim radnicima govori koja se vrsta ukopane instalacije nalazi ispod.

Primjerice, za električne projekte može se zahtijevati tekst poput:

• OPREZ: ISPOD SE NALAZI UKOPANI ELEKTRIČNI KABEL
• UPOZORENJE: ISPOD SE NALAZI ELEKTRIČNI VOD
• UKOPANI VISOKONAPONSKI KABEL

Tekst treba biti u skladu sa zahtjevima projekta, komunalnog poduzeća ili lokalnim propisima, a ne generička poruka koja se koristi na svakom tržištu.

12mil ili 15mil: koju debljinu odabrati?

JINPOWER podzemna upozoravajuća traka dostupna je u debljinama 12mil i 15mil.

Važno je ne pretpostaviti da je deblja traka automatski „bolja” za svaki projekt.

Odabir debljine treba biti u skladu sa:

• projektnom specifikacijom
• zahtjevima komunalnog poduzeća
• natječajnom dokumentacijom
• zahtijevanom izvedbom trake
• lokalnim zahtjevima za ugradnju

Ako natječajna dokumentacija već propisuje minimalnu debljinu, uključite taj zahtjev u upit za ponudu.

Kako odabrati odgovarajuću širinu trake?

Dostupne širine kreću se od 10cm do 120cm, što kupcima pruža znatno veću fleksibilnost nego jedna uska standardna dimenzija upozoravajuće trake.

Odgovarajuća širina ovisi o tome što je ukopano i kako projektom treba označiti podzemnu trasu.

Razmotrite sljedeće:

• jedan kabel ili više kabela
• kabelski vod ili kanalni blok
• ukupnu širinu rova
• širinu koridora komunalne infrastrukture
• potrebnu veličinu poruke upozorenja
• vidljivost tijekom iskopa
• projektnu specifikaciju ili zahtjeve komunalnog poduzeća

Za jednostavnu trasu kabela može biti dovoljna uska traka, dok šira izvedba može biti prikladnija za kanalni blok ili koridor komunalne infrastrukture većih dimenzija.

Pri odabiru širine uvijek prednost dajte projektnom nacrtu, a ne uobičajenoj praksi.

Zašto su role od 500m prikladne za infrastrukturne projekte

Trase ukopanih kabela i komunalne infrastrukture često se protežu stotinama ili tisućama metara.

Rola od 500m smanjuje potrebu za rukovanjem velikim brojem kratkih rola duž duge trase kabela te izvođačima i kupcima olakšava planiranje količina.

Prikladna je za projekte kao što su:

• kabelske trase u trafostanicama
• projekti distribucije električne energije
• kabelski koridori solarnih elektrana
• industrijski kabelski rovovi
• telekomunikacijske trase
• infrastrukturni projekti komunalne mreže

Oznaka 500m odnosi se na duljinu role. To ne znači da se u svakoj instalaciji mora upotrijebiti jedan neprekinuti odsječak duljine 500m.

Stvarna ugradnja treba biti u skladu s dionicama rova, građevinskim nacrtima, spojevima, promjenama trase i metodologijom izvođenja projekta.

Boja upozorenja treba biti u skladu s projektnim standardom

Različita komunalna poduzeća i tržišta mogu upotrebljavati različite sustave boja za označavanje električnih vodova, plina, telekomunikacija, vode i drugih ukopanih instalacija.

Zato boju ne treba odabrati samo zato što „izgleda kao upozoravajuća boja”.

Prije proizvodnje potvrdite:

• vrstu komunalne instalacije
• traženu boju podloge
• traženu boju teksta
• lokalnu praksu označavanja komunalne infrastrukture
• zahtjeve natječaja ili projektnog nacrta

Konvencije boja nisu iste na svim tržištima, stoga projektna specifikacija uvijek ima prednost.

Tekst upozorenja prilagođen vašem projektu

JINPOWER može razmotriti prilagođeni tekst upozorenja na temelju potvrđene konfiguracije podzemne upozoravajuće trake.

Uobičajene informacije specifične za projekt mogu uključivati:

• vrstu ukopane komunalne instalacije
• poruku upozorenja za električne vodove
• tekst koji se odnosi na napon, kada je potreban
• naziv komunalnog poduzeća ili projekta
• upozorenje na lokalnom jeziku
• dvojezični ili višejezični tekst upozorenja

Za izvozne projekte bolje je dostaviti konačan odobreni tekst nego tražiti od dobavljača da prevede sigurnosnu poruku nakon početka proizvodnje.

Glavne primjene

Ukopani energetski kabeli

Projekti energetskih kabela jedna su od najvažnijih primjena podzemne upozoravajuće trake.

Traka se prema projektnom nacrtu postavlja iznad trase ukopanog kabela kako bi budući iskop najprije naišao na sloj upozorenja, a tek zatim na sam kabel.

Za električne projekte potrebno je prije proizvodnje potvrditi tekst upozorenja, širinu, boju i zahtjev za mogućnošću detekcije.

Kabelske cijevi i kanalni blokovi

Kada se više kabela postavlja u cijevi ili širi kanalni blok, upozoravajuća traka može se odabrati prema ukupnoj širini koridora komunalne infrastrukture i projektnim zahtjevima za označavanje.

Dostupna širina do 120cm pruža kupcima veću fleksibilnost za šire podzemne instalacije.

Kabelske trase trafostanica

U trafostanicama se često nalaze podzemne trase upravljačkih, energetskih i pomoćnih kabela koje povezuju različita područja s opremom.

Jasno označen ukopani sloj upozorenja može pomoći ekipama za održavanje i građevinskim radnicima da prije iskopa do kabela prepoznaju prisutnost podzemne kabelske trase.

Solarni projekti i projekti obnovljivih izvora energije

Solarne elektrane i drugi projekti obnovljivih izvora energije mogu imati duge podzemne trase AC ili DC kabela između nizova panela, pretvaračkih stanica, transformatora i trafostanica.

Role od 500m praktične su za te duge kabelske koridore, a izvedbe s mogućnošću detekcije mogu se razmotriti kada projekt zahtijeva naknadno lociranje trase.

Telekomunikacijske trase i trase optičkih kabela

Podzemna upozoravajuća traka može se postaviti i iznad ukopanih telekomunikacijskih kanala i trasa optičkih kabela kada projekt zahtijeva vidljiv sloj upozorenja za buduće iskope.

Tekst i boja trebaju biti u skladu sa zahtjevima telekomunikacijskog operatera ili projekta.

Ostale podzemne komunalne instalacije

Isti osnovni princip upozoravanja može se primijeniti i na druge ukopane trase komunalne infrastrukture, pod uvjetom da su materijal, boja, tekst i zahtjev za mogućnošću detekcije u skladu s odgovarajućom projektnom specifikacijom.

Podzemna i nadzemna upozoravajuća traka

Za privremena radna područja iznad zemlje pogledajte cijeli asortiman proizvoda Sigurnosna upozoravajuća traka.

Traka s mogućnošću detekcije ne zamjenjuje postupke lociranja instalacija

Upozoravajuća traka s mogućnošću detekcije može olakšati naknadno lociranje trase, ali ne treba je smatrati jedinim izvorom informacija prije iskopa.

Profesionalni radovi na podzemnoj infrastrukturi i dalje se mogu oslanjati na:

• projektne nacrte
• evidenciju komunalne infrastrukture
• odobrene postupke lociranja
• podatke o izmjeri
• označavanje instalacija na terenu
• sigurne postupke iskopa

Upozoravajuća traka jedan je dio označavanja podzemne komunalne infrastrukture, a ne zamjena za cjelokupan postupak lociranja i iskopa.

Na kojoj dubini treba postaviti podzemnu upozoravajuću traku?

Ne postoji jedna dubina ugradnje koja se može primijeniti na svaki projekt.

Odgovarajući položaj ovisi o:

• dubini ukopane instalacije
• vrsti kabela ili komunalne instalacije
• izvedbi rova
• lokalnom standardu komunalnog poduzeća
• projektnoj specifikaciji
• načinu izvođenja radova

Upozoravajuću traku treba postaviti iznad ukopane instalacije, na položaj određen odobrenim projektnim nacrtom, zahtjevima komunalnog poduzeća ili lokalnim standardom za ugradnju.

Ne preporučujemo određivanje dubine ugradnje samo prema općoj preporuci na internetu ako projekt već ima vlastitu tehničku specifikaciju.

Što kupci trebaju provjeriti prije odobrenja narudžbe?

Skladištenje i rukovanje

Rukovanje podzemnom upozoravajućom trakom jednostavno je, no pravilno skladištenje pomaže da duge role ostanu čiste i spremne za ugradnju.

• Role prije ugradnje čuvajte čistima i suhima
• Zaštitite traku od nepotrebnih rezova i probijanja tijekom prijevoza
• Nemojte vući rolu po oštrim površinama
• Na rolu ne stavljajte teške predmete ako bi mogli deformirati traku
• Ispisani tekst upozorenja održavajte čistim kako bi ostao lako čitljiv
• Trakom s mogućnošću detekcije rukujte pažljivo kako biste izbjegli nepotrebno oštećenje ugrađenog metalnog elementa
• Prije slanja u rov provjerite odgovara li proizvod odobrenoj specifikaciji

Kada treba odbiti podzemnu upozoravajuću traku prije ugradnje?

Rolu treba provjeriti prije ugradnje ako postoji razlog za sumnju da više ne odgovara odobrenim projektnim zahtjevima.

Uobičajeni problemi uključuju:

• pogrešnu širinu trake
• pogrešnu debljinu
• pogrešan tekst upozorenja
• pogrešan jezik projekta
• pogrešnu boju
• oštećen ili nečitljiv ispis
• ozbiljne rezove ili poderotine
• pogrešnu izvedbu s mogućnošću detekcije ili bez nje
• vidljivo oštećenje elementa za detekciju
• oznaka role ne odgovara odobrenoj narudžbi

JINPOWER provjere prije otpreme

Za narudžbe komunalnih poduzeća, EPC izvođača, izvođača radova i distributera usredotočeni smo na to da isporučena traka prije otpreme odgovara potvrđenoj projektnoj specifikaciji.

• izvedba PE materijala
• širina trake
• debljina 12mil / 15mil
• duljina role
• izvedba s mogućnošću detekcije ili bez nje
• tekst upozorenja
• jezik
• boja i izgled ispisa
• broj rola
• pakiranje

Za projekte s prilagođenim tiskom poruka upozorenja i izgled trebaju biti odobreni prije početka serijske proizvodnje.

Prilagodba projektu

Podzemna upozoravajuća traka često se specificira za svaki projekt zasebno, pa je prilagodba ovdje važnija nego kod mnogih općih sigurnosnih proizvoda.

JINPOWER može razmotriti:

• širinu trake
• duljinu trake
• debljinu 12mil / 15mil
• izvedbu s mogućnošću detekcije
• tekst upozorenja
• tekst na lokalnom jeziku
• višejezični tekst upozorenja
• zahtjeve projekta u pogledu boje
• pakiranje

Najbolji način da se izbjegnu pogreške jest da uz upit za ponudu pošaljete stvarnu natječajnu specifikaciju, nacrt ili odobreni tekst upozorenja.

Kako se podzemna upozoravajuća traka uklapa u asortiman sigurnosnih upozoravajućih traka JINPOWER?

Pogledajte cijeli asortiman proizvoda Sigurnosna upozoravajuća traka za različite primjene nadzora nad podzemnim i nadzemnim područjima.

Zašto kupiti podzemnu upozoravajuću traku od tvrtke JINPOWER?

Namijenjena električnim projektima i komunalnoj infrastrukturi

JINPOWER je specijaliziran za proizvode za električnu sigurnost i komunalnu infrastrukturu, pa razumijemo da se podzemna upozoravajuća traka obično nabavlja kao dio stvarne specifikacije za kabel, trafostanicu ili infrastrukturni projekt, a ne kao univerzalna plastična traka.

Širok raspon dimenzija

Raspon širina od 10–120cm pruža kupcima fleksibilnost za sve, od jednostavne trase kabela do znatno šireg rova ili koridora komunalne infrastrukture.

Izvedbe s mogućnošću detekcije i bez nje

Kupci mogu odabrati standardnu izvedbu s vizualnim upozorenjem ili izvedbu s mogućnošću detekcije kada je naknadno lociranje trase dio zahtjeva projekta.

Tisak prilagođen projektu

Tekst upozorenja može se dogovoriti prema stvarnoj ukopanoj instalaciji, lokalnom jeziku i zahtjevima projekta, umjesto da se na svakom tržištu koristi ista generička poruka.

Isporuka u dugim rolama

Role od 500m dobro su prilagođene dugim kabelskim i infrastrukturnim trasama te olakšavaju planiranje količina EPC izvođačima, komunalnim poduzećima i distributerima.

Što uključiti u upit za ponudu?

Često postavljana pitanja

Čemu služi podzemna upozoravajuća traka?

Ukopava se iznad trase podzemnog kabela, cijevi, voda ili druge instalacije kako bi pružila rano vizualno upozorenje ako se područje u budućnosti bude iskapalo.

Od kojeg je materijala traka izrađena?

Trenutačna podzemna upozoravajuća traka JINPOWER izrađena je od PE-a.

Koje su širine dostupne?

Dostupne širine kreću se od 10cm do 120cm, ovisno o zahtjevima projekta.

Koje su debljine dostupne?

Trenutačni asortiman proizvoda obuhvaća opcije od 12mil i 15mil.

Kolika je duljina svake role?

Standardna trenutačna konfiguracija iznosi 500m po roli.

Što znači „podzemna upozoravajuća traka s mogućnošću detekcije”?

To znači da traka sadrži ugrađeni metalni element koji može omogućiti naknadno lociranje trase uz odgovarajuću opremu za lociranje.

Je li traka s mogućnošću detekcije uvijek bolja?

Ne nužno. Ako projekt zahtijeva samo ukopani vizualni sloj za upozorenje, izvedba bez mogućnosti detekcije može biti dovoljna. Ako je potrebno naknadno locirati trasu, treba razmotriti izvedbu s mogućnošću detekcije.

Može li podzemna upozoravajuća traka zamijeniti lokator kabela?

Ne. Traka s mogućnošću detekcije omogućuje lociranje trase, ali ne zamjenjuje evidenciju komunalne infrastrukture, odobrene postupke lociranja, podatke o izmjeri ni sigurne postupke iskopa.

Na kojoj dubini treba ukopati traku?

Dubina ugradnje treba biti u skladu s odobrenim projektnim nacrtom, specifikacijom komunalnog poduzeća ili lokalnim zahtjevima za ugradnju. Ne postoji jedna dubina koju treba automatski primijeniti na svaki projekt.

Može li se prilagoditi tekst upozorenja?

Da. Tekst upozorenja može se dogovoriti prema zahtjevima projekta, uključujući tekst za električne kabele, identifikaciju komunalne infrastrukture te upozorenja na lokalnom jeziku ili na više jezika.

Može li se prilagoditi širina trake?

Da. Širina se može odabrati ili dogovoriti unutar dostupnog raspona proizvoda, prema rovu, ukopanoj instalaciji i projektnoj specifikaciji.

Je li podzemna upozoravajuća traka namijenjena samo električnim kabelima?

Ne. Električni kabeli glavna su primjena proizvoda JINPOWER, no isti se princip upozoravanja može primijeniti i na telekomunikacijske te druge projekte podzemne komunalne infrastrukture kada konfiguracija proizvoda odgovara zahtjevima projekta.

Zatražite informacije i cijenu podzemne upozoravajuće trake

Ako kupujete podzemnu upozoravajuću traku za energetski kabel, trafostanicu, projekt obnovljivih izvora energije, telekomunikacijsku trasu ili infrastrukturni projekt komunalne mreže, pošaljite nam stvarnu specifikaciju umjesto da tražite samo „cijenu podzemne trake”.

Navedite potrebnu širinu, debljinu 12mil ili 15mil, izvedbu s mogućnošću detekcije ili bez nje, tekst upozorenja, boju, ukupnu duljinu trase i količinu.

Ako projekt već ima nacrt, natječajnu specifikaciju ili odobreni tekst upozorenja, pošaljite te podatke uz upit za ponudu. JINPOWER tada može potvrditi konfiguraciju podzemne upozoravajuće trake prije izrade ponude i početka proizvodnje.
