Ključne karakteristike proizvoda

• PE podzemna traka upozorenja za označavanje ukopanih kablova i komunalnih instalacija
• Dostupne širine: 10–120 cm
• Opcije debljine: 12 mil i 15 mil
• 500 m po rolni
• Izvedbe koje se mogu detektovati i koje se ne mogu detektovati
• Izvedba koja se može detektovati dostupna je s ugrađenim metalnim elementom
• Širina, dužina i tekst upozorenja mogu se prilagoditi zahtjevima projekta
• Pogodna za energetske kablove, kablovske kanale, telekomunikacijske vodove i druge ukopane instalacije
• Namijenjena kao vidljivi sloj ranog upozorenja prije nego što iskop dosegne samu podzemnu instalaciju

Kratke tehničke specifikacije

Izvedba koja se može ili ne može detektovati: koja vam je potrebna?

To je obično prva odluka pri odabiru, nakon dimenzija i debljine.

Traka koja se može detektovati nije samo „jača“ verzija standardne trake upozorenja. Glavna razlika je dodatna funkcija lociranja.

Ako tenderska ili komunalna specifikacija zahtijeva mogućnost budućeg lociranja trase, navedite to u fazi zahtjeva za ponudu kako bi se odgovarajuća izvedba potvrdila prije proizvodnje.

Kratki vodič za odabir

Šta je podzemna traka upozorenja?

Podzemna traka upozorenja je ukopani vizuelni sloj upozorenja koji se postavlja iznad podzemnog kabla, cijevi, voda ili trase komunalnih instalacija.

Ideja je jednostavna: ako se tlo kasnije iskopa, radnik treba naići na traku upozorenja prije nego što dođe do kabla ili instalacije ispod nje.

Tako ekipa za iskop dobija rano upozorenje da se u blizini nalazi ukopana instalacija i da se radovi moraju izvoditi u skladu s projektnim procedurama za podzemne instalacije i iskop.

Za razliku od proizvoda Magnetic Retractable Safety Barrier ili Boxed Warning Tape Reel, ovaj proizvod nije namijenjen za stvaranje privremene nadzemne granice.

Postavlja se pod zemlju i ostaje uz ukopanu trasu kao upozorenje za buduće iskope.

Kako podzemna traka upozorenja pruža rano upozorenje?

Zamislite energetski kabl ukopan duž koridora komunalnih instalacija.

Umjesto da između površine i kabla ostane samo zemlja, jasno označena traka upozorenja postavlja se iznad trase kabla, na mjesto određeno projektnim rješenjem.

Ako se to područje iskopa nekoliko godina kasnije, ekipa za iskop prvo nailazi na traku upozorenja.

Odštampana poruka može odmah prenijeti informacije kao što su:

• Ukopani električni kabl ispod
• Trasa visokonaponskog kabla
• Podzemni komunalni vod
• Telekomunikacijski kabl
• Druga ukopana instalacija specifična za projekat

Ovaj jednostavan sloj upozorenja posebno je koristan u projektima u kojima podzemne trase mogu ostati u upotrebi dugi niz godina, a budućim ekipama za održavanje možda nisu poznati detalji prvobitne instalacije.

Kako funkcioniše podzemna traka upozorenja koja se može detektovati?

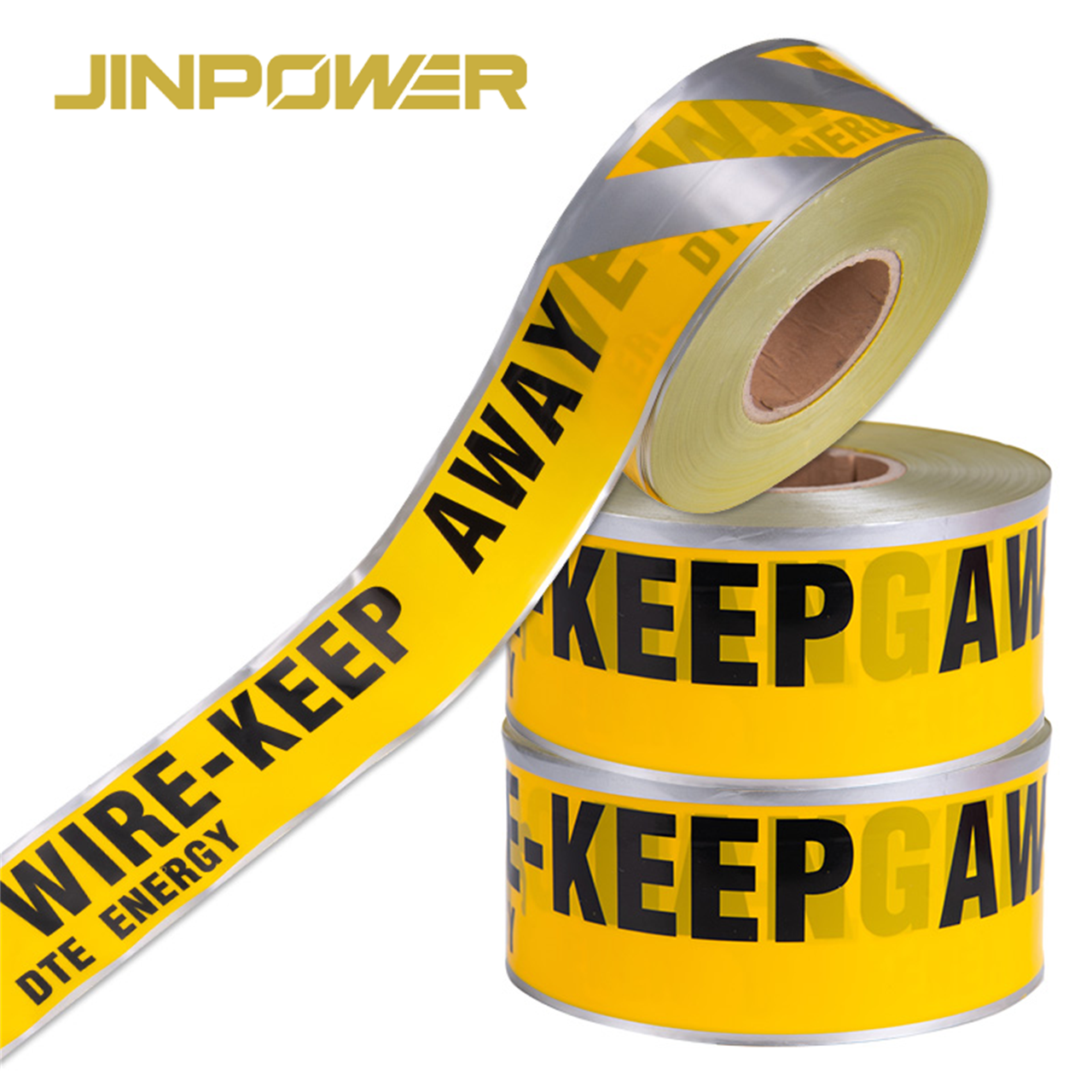

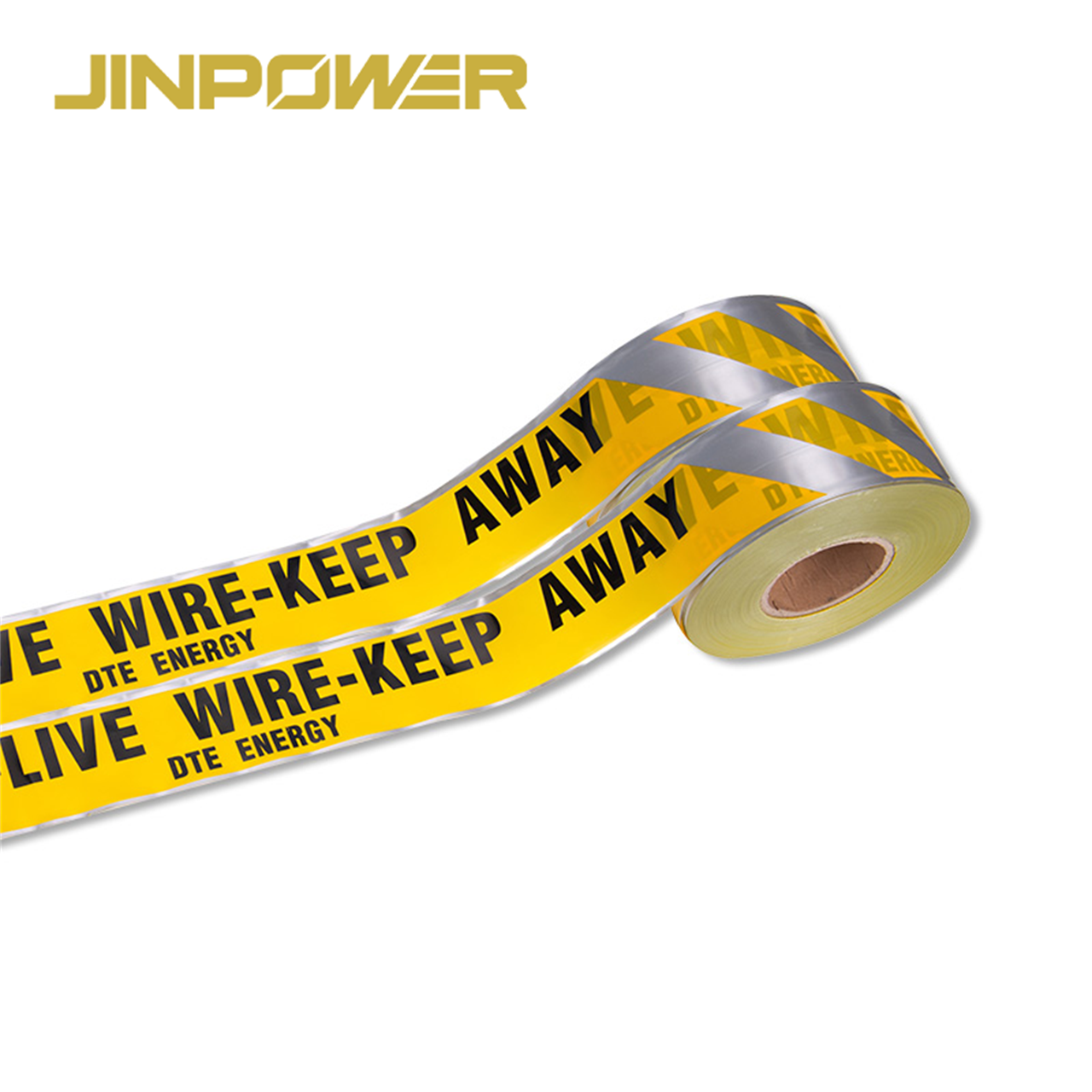

Izvedba koja se može detektovati sadrži ugrađeni metalni element.

To omogućava lociranje postavljene trase s površine, uz upotrebu odgovarajuće opreme za lociranje i u skladu s metodom lociranja predviđenom projektom.

Ovo može biti posebno korisno kada:

• Ukopanu trasu treba ponovo pronaći prije iskopa
• Kabl ili cijev nije moguće lako direktno locirati
• Projektna specifikacija zahtijeva detektabilni sloj upozorenja
• Budućim ekipama za održavanje potreban je dodatni način praćenja podzemne trase

Tačnu konstrukciju metalnog elementa treba potvrditi za odabranu konfiguraciju proizvoda. Ne treba pretpostavljati udaljenost detekcije, postavke lokatora ni druge karakteristike lociranja, osim ako nisu navedene u odobrenoj projektnoj specifikaciji ili dokumentaciji proizvoda.

Glavna struktura proizvoda

PE sloj upozorenja

PE čini osnovno tijelo trake upozorenja.

Za podzemnu upotrebu materijal treba biti praktičan za rukovanje u dugim rolnama, a istovremeno pogodan za ukopano okruženje u kojem se očekuju vlaga i kontakt sa zemljom.

Međutim, pri nabavci za projekat sam naziv materijala nije dovoljan. Potrebno je zajedno razmotriti širinu, debljinu, tekst upozorenja i zahtjev za detektabilnost.

Metalni element za detekciju

Izvedba koja se može detektovati uključuje metalni element integrisan u traku upozorenja.

Njegova namjena je da omogući buduće lociranje trase. Tačna konstrukcija koja omogućava detekciju zavisi od odabrane konfiguracije proizvoda i treba je potvrditi prije naručivanja.

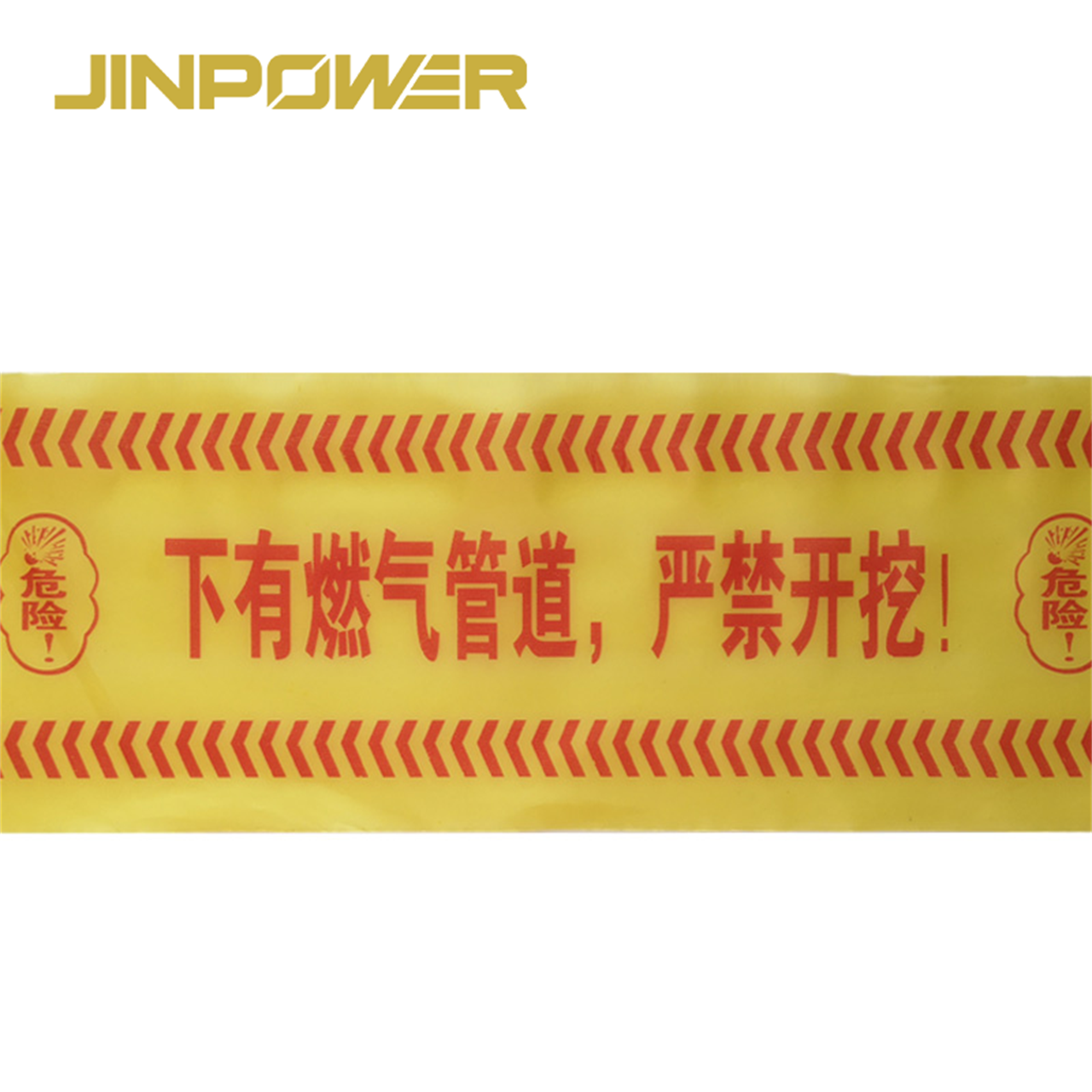

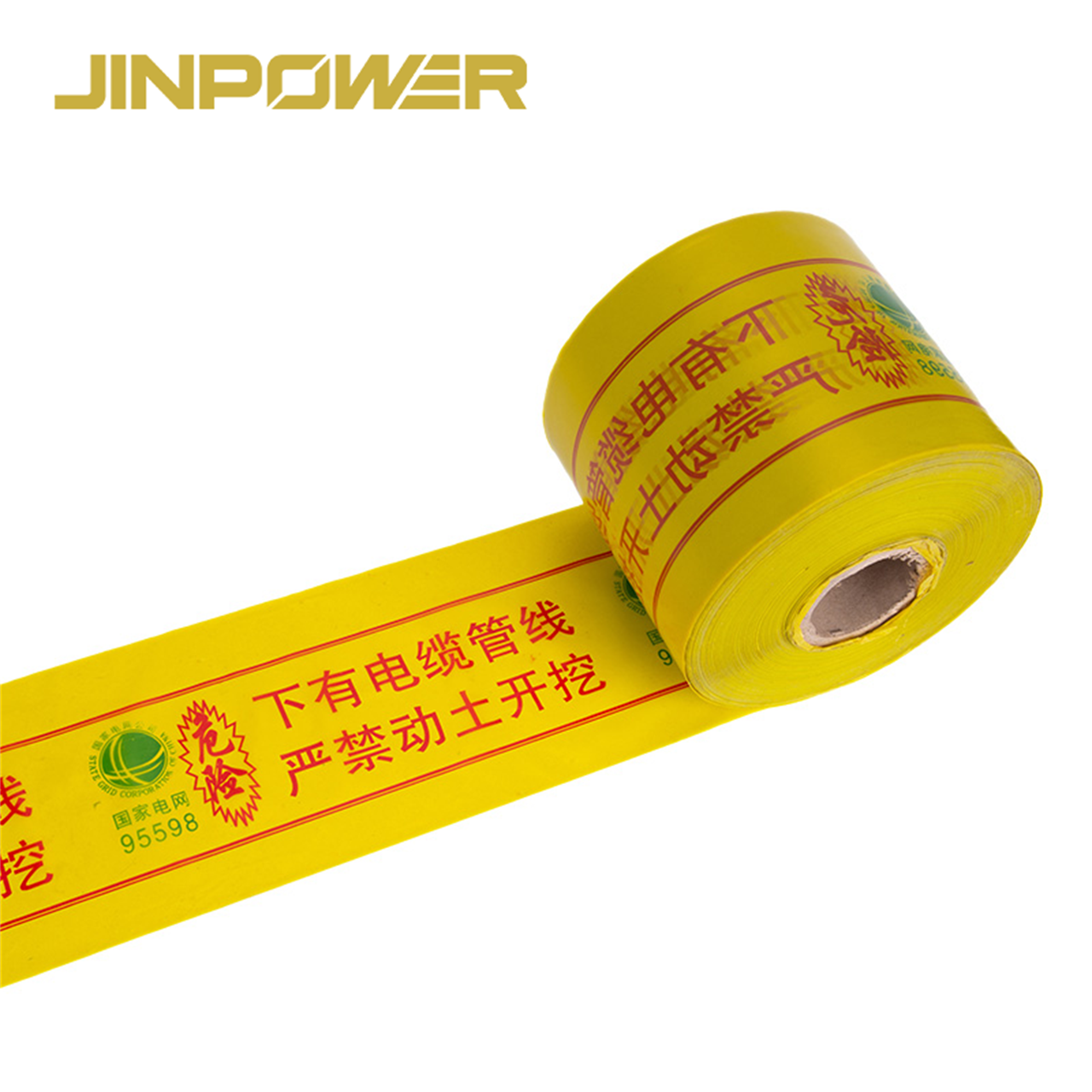

Odštampana poruka upozorenja

Odštampana poruka upozorenja obavještava buduće radnike o vrsti ukopane instalacije koja se nalazi ispod.

Na primjer, za elektroenergetski projekat može biti potreban tekst kao što je:

• OPREZ: ISPOD SE NALAZI UKOPANI ELEKTRIČNI KABL
• UPOZORENJE: ISPOD SE NALAZI ELEKTRIČNI VOD
• UKOPANI VISOKONAPONSKI KABL

Konkretan tekst treba uskladiti sa zahtjevima projekta, komunalnog preduzeća ili lokalnim zahtjevima, umjesto da se na svakom tržištu koristi generička poruka.

12 mil ili 15 mil: koju debljinu odabrati?

JINPOWER podzemna traka upozorenja dostupna je u debljinama od 12 mil i 15 mil.

Važno je ne pretpostaviti da je veća debljina automatski „bolja“ za svaki projekat.

Odgovarajuća debljina treba biti u skladu sa:

• projektnom specifikacijom
• zahtjevima komunalnog preduzeća
• tenderskom dokumentacijom
• zahtijevanom konstrukcijom trake
• lokalnim zahtjevima za ugradnju

Ako tender već propisuje minimalnu debljinu, navedite taj zahtjev u zahtjevu za ponudu.

Kako odabrati odgovarajuću širinu trake?

Dostupne širine kreću se od 10 cm do 120 cm, što kupcima pruža mnogo veću fleksibilnost nego jedna uska standardna širina trake upozorenja.

Odgovarajuća širina zavisi od toga šta je ukopano i kako projekat predviđa označavanje podzemne trase.

Treba uzeti u obzir:

• jedan kabl ili više kablova
• kablovsku cijev ili kablovski kanal
• ukupnu širinu rova
• širinu koridora komunalnih instalacija
• potrebnu veličinu teksta upozorenja
• vidljivost tokom iskopa
• projektnu specifikaciju ili zahtjeve komunalnog preduzeća

Uska traka može biti dovoljna za jednostavnu trasu kabla, dok za širok kablovski kanal ili koridor komunalnih instalacija može biti prikladnija šira izvedba.

Projektni crtež uvijek treba imati prednost u odnosu na odabir širine iz navike.

Zašto su rolne od 500 m praktične za infrastrukturne projekte

Projekti ukopanih kablova i komunalnih instalacija često obuhvataju stotine ili hiljade metara.

Rola od 500 m smanjuje potrebu za rukovanjem velikim brojem kratkih rolni duž duge trase kabla i olakšava planiranje količina izvođačima i kupcima za projekte.

Praktična je za projekte kao što su:

• kablovske trase u trafostanicama
• projekti distribucije električne energije
• kablovski koridori solarnih elektrana
• industrijski kablovski rovovi
• telekomunikacijske trase
• projekti komunalne infrastrukture

Oznaka 500 m odnosi se na dužinu rolne. To ne znači da se pri svakoj ugradnji mora upotrijebiti jedan neprekinuti komad dužine 500 m.

Stvarna ugradnja treba pratiti dionice rova, građevinske crteže, spojeve, promjene trase i metodologiju izvođenja projekta.

Boja upozorenja treba biti usklađena s projektnim standardom

Različita komunalna preduzeća i tržišta mogu koristiti različite sisteme boja za označavanje električne energije, gasa, telekomunikacija, vode i drugih ukopanih instalacija.

Zato boju ne treba birati samo zato što „izgleda kao boja upozorenja“.

Prije proizvodnje potvrdite:

• vrstu komunalne instalacije
• potrebnu boju podloge
• potrebnu boju teksta
• lokalni sistem označavanja komunalnih instalacija
• zahtjeve tendera ili projektnog crteža

Sistemi boja nisu univerzalni na svim tržištima, zato projektna specifikacija uvijek treba imati prednost.

Tekst upozorenja prilagođen vašem projektu

JINPOWER može razmotriti prilagođeni tekst upozorenja na osnovu potvrđene konfiguracije podzemne trake upozorenja.

Informacije za projekat mogu obuhvatati:

• vrstu ukopane komunalne instalacije
• poruku upozorenja za električne instalacije
• tekst koji se odnosi na napon, kada je potreban
• naziv komunalnog preduzeća ili projekta
• upozorenje na lokalnom jeziku
• dvojezični ili višejezični tekst upozorenja

Za izvozne projekte najbolje je dostaviti konačan odobreni tekst umjesto tražiti od dobavljača da prevodi sigurnosnu poruku nakon početka proizvodnje.

Glavne primjene

Ukopani energetski kablovi

Projekti energetskih kablova spadaju među najvažnije primjene podzemne trake upozorenja.

Traka se postavlja iznad trase ukopanog kabla u skladu s projektnim rješenjem, kako bi budući iskop prvo naišao na sloj upozorenja, a tek potom na sam kabl.

Za elektroenergetske projekte potrebno je prije proizvodnje potvrditi tekst upozorenja, širinu, boju i zahtjev za detektabilnost.

Kablovske cijevi i kablovski kanali

Kada je više kablova postavljeno unutar cijevi ili šireg kablovskog kanala, traka upozorenja može se odabrati prema ukupnoj širini koridora komunalnih instalacija i zahtjevu projekta za označavanje.

Dostupne širine do 120 cm pružaju kupcima za projekte veću fleksibilnost za šire podzemne instalacije.

Kablovske trase trafostanica

Trafostanice često sadrže podzemne trase upravljačkih, energetskih i pomoćnih kablova koji povezuju različite zone opreme.

Jasno označen ukopani sloj upozorenja može pomoći ekipama za održavanje i građevinske radove da prepoznaju prisustvo podzemne trase kabla prije nego što iskop dosegne kabl.

Solarni i projekti obnovljive energije

Solarne elektrane i drugi projekti obnovljive energije mogu sadržavati duge podzemne trase AC ili DC kablova između solarnih nizova, invertorskih stanica, transformatora i trafostanica.

Rola od 500 m praktična je za ove duge kablovske koridore, dok se izvedbe koje se mogu detektovati mogu razmotriti kada projekat zahtijeva buduće lociranje trase.

Telekomunikacijske i optičke trase

Podzemna traka upozorenja može se koristiti i iznad ukopanih telekomunikacijskih kanala i optičkih trasa kada je projektu potreban vidljivi sloj upozorenja za buduće iskope.

Tekst i boja treba da budu u skladu sa zahtjevima telekomunikacijskog operatera ili projekta.

Druge podzemne komunalne instalacije

Isti osnovni koncept upozorenja može se primijeniti i na druge ukopane trase komunalnih instalacija, pod uslovom da materijal, boja, tekst i zahtjev za detektabilnost odgovaraju relevantnoj projektnoj specifikaciji.

Podzemna traka upozorenja u poređenju s nadzemnom trakom upozorenja

Za privremene radne površine iznad zemlje pogledajte cijeli asortiman proizvoda Safety Warning Tape.

Traka koja se može detektovati ne zamjenjuje postupke za lociranje instalacija

Traka upozorenja koja se može detektovati može olakšati buduće lociranje trase, ali se ne smije smatrati jedinim izvorom informacija prije iskopa.

Profesionalni radovi na podzemnim instalacijama i dalje mogu zahtijevati:

• projektne crteže
• evidenciju komunalnih instalacija
• odobrene postupke lociranja
• podatke o geodetskom snimanju
• označavanje instalacija na gradilištu
• sigurne postupke iskopa

Traka upozorenja jedan je dio identifikacije podzemnih instalacija, a ne zamjena za cjelokupan postupak lociranja i iskopa.

Na kojoj dubini treba postaviti podzemnu traku upozorenja?

Ne postoji jedna dubina ugradnje koja se može primijeniti na svaki projekat.

Odgovarajući položaj zavisi od:

• dubine ukopane instalacije
• vrste kabla ili komunalne instalacije
• konstrukcije rova
• lokalnog standarda za komunalne instalacije
• projektne specifikacije
• metode izvođenja radova

Traku upozorenja treba postaviti iznad ukopane instalacije, na položaj utvrđen odobrenim projektnim crtežom, zahtjevima komunalnog preduzeća ili lokalnim standardom za ugradnju.

Ne preporučujemo odabir dubine ugradnje samo na osnovu opće preporuke na internetu ako projekat već ima vlastitu tehničku specifikaciju.

Šta kupci trebaju provjeriti prije odobravanja narudžbe?

Skladištenje i rukovanje

Rukovanje podzemnom trakom upozorenja je jednostavno, ali pravilno skladištenje pomaže da duge rolne ostanu čiste i spremne za ugradnju.

• Prije ugradnje čuvajte rolne čistim i suhim
• Tokom transporta zaštitite traku od nepotrebnih rezova i probijanja
• Ne vucite rolnu po oštrim površinama
• Ne stavljajte teške predmete na rolnu ako bi mogli deformisati traku
• Održavajte odštampani tekst upozorenja dovoljno čistim da ostane lako čitljiv
• Pažljivo skladištite traku koja se može detektovati kako biste izbjegli nepotrebno oštećenje ugrađenog metalnog elementa
• Prije slanja u rov provjerite da li proizvod odgovara odobrenoj specifikaciji

Kada treba odbiti podzemnu traku upozorenja prije ugradnje?

Rolu treba pregledati prije ugradnje ako postoji razlog za sumnju da više ne odgovara odobrenim zahtjevima projekta.

Uobičajeni problemi uključuju:

• pogrešnu širinu trake
• pogrešnu debljinu
• pogrešan tekst upozorenja
• pogrešan jezik projekta
• pogrešnu boju
• oštećen ili nečitljiv otisak
• ozbiljne rezove ili poderotine
• pogrešnu izvedbu koja se može ili ne može detektovati
• vidljivo oštećenje elementa za detekciju
• oznaka rolne ne odgovara odobrenoj narudžbi

JINPOWER provjere prije otpreme

Kod narudžbi komunalnih preduzeća, EPC kompanija, izvođača i distributera usmjeravamo pažnju na to da isporučena traka prije otpreme odgovara potvrđenoj projektnoj specifikaciji.

• konfiguraciju PE materijala
• širinu trake
• debljinu 12 mil / 15 mil
• dužinu rolne
• izvedbu koja se može / ne može detektovati
• tekst upozorenja
• jezik
• boju i izgled otiska
• količinu rolni
• pakovanje

Za projekte s prilagođenim štampanjem poruka upozorenja i izgled treba odobriti prije početka serijske proizvodnje.

Prilagođavanje projekta

Podzemna traka upozorenja često se specificira za svaki projekat posebno, pa je prilagođavanje ovdje važnije nego kod mnogih općih sigurnosnih proizvoda.

JINPOWER može razmotriti:

• širinu trake
• dužinu trake
• debljinu 12 mil / 15 mil
• izvedbu koja se može detektovati
• tekst upozorenja
• tekst na lokalnom jeziku
• višejezični tekst upozorenja
• zahtjeve projekta u pogledu boje
• pakovanje

Najbolji način da se izbjegnu greške jeste da uz zahtjev za ponudu dostavite stvarnu tendersku specifikaciju, crtež ili odobreni tekst upozorenja.

Kako se podzemna traka upozorenja uklapa u JINPOWER asortiman traka upozorenja za sigurnost?

Pogledajte cijeli asortiman proizvoda Safety Warning Tape za različite primjene kontrole na gradilištu, pod zemljom i iznad zemlje.

Zašto kupiti podzemnu traku upozorenja od kompanije JINPOWER?

Razvijena za elektroenergetske projekte i komunalne instalacije

JINPOWER se fokusira na proizvode za električnu sigurnost i komunalne instalacije, pa razumijemo da se podzemna traka upozorenja obično nabavlja kao dio konkretne specifikacije za kablovsku trasu, trafostanicu ili infrastrukturni projekat, a ne kao plastična traka opće namjene.

Širok raspon dimenzija

Raspon širina od 10–120 cm pruža kupcima za projekte fleksibilnost za sve, od jednostavne trase kabla do mnogo šireg rova ili koridora komunalnih instalacija.

Izvedbe koje se mogu i ne mogu detektovati

Kupci mogu odabrati standardnu izvedbu za vizuelno upozorenje ili izvedbu koja se može detektovati kada je buduće lociranje trase dio zahtjeva projekta.

Štampa prilagođena projektu

Tekst upozorenja može se prilagoditi konkretnoj ukopanoj instalaciji, lokalnom jeziku i zahtjevima projekta umjesto da se na svakom tržištu koristi ista generička poruka.

Isporuka dugih rolni

Rolne od 500 m pogodne su za duge kablovske i infrastrukturne trase te olakšavaju planiranje količina EPC izvođačima, komunalnim preduzećima i distributerima.

Šta treba navesti u zahtjevu za ponudu?

Često postavljana pitanja

Za šta se koristi podzemna traka upozorenja?

Ukopava se iznad podzemnog kabla, cijevi, voda ili trase komunalnih instalacija kako bi pružila rano vizuelno upozorenje ako se područje ubuduće bude iskopavalo.

Od kojeg materijala je traka izrađena?

Trenutna JINPOWER podzemna traka upozorenja izrađena je od PE-a.

Koje su širine dostupne?

Dostupne širine kreću se od 10 cm do 120 cm, zavisno od zahtjeva projekta.

Koje su debljine dostupne?

Trenutni asortiman proizvoda obuhvata opcije od 12 mil i 15 mil.

Kolika je dužina svake rolne?

Standardna trenutna konfiguracija iznosi 500 m po rolni.

Šta znači „podzemna traka upozorenja koja se može detektovati“?

To znači da traka sadrži ugrađeni metalni element koji uz odgovarajuću opremu za lociranje može omogućiti buduće lociranje trase.

Da li je traka koja se može detektovati uvijek bolja?

Ne nužno. Ako projekat zahtijeva samo ukopani vizuelni sloj upozorenja, izvedba koja se ne može detektovati može biti dovoljna. Ako je potrebno buduće lociranje trase, treba razmotriti izvedbu koja se može detektovati.

Može li podzemna traka upozorenja zamijeniti lokator kablova?

Ne. Traka koja se može detektovati pomaže pri lociranju trase, ali ne zamjenjuje evidenciju komunalnih instalacija, odobrene postupke lociranja, podatke o geodetskom snimanju niti sigurne prakse iskopa.

Na kojoj dubini traku treba ukopati?

Dubina ugradnje treba biti u skladu s odobrenim projektnim crtežom, specifikacijom komunalnog preduzeća ili lokalnim zahtjevom za ugradnju. Ne postoji jedna dubina koja se automatski može primijeniti na svaki projekat.

Može li se prilagoditi tekst upozorenja?

Da. Tekst upozorenja može se prilagoditi zahtjevima projekta, uključujući tekst za električne kablove, identifikaciju komunalnih instalacija i upozorenja na lokalnom ili više jezika.

Može li se prilagoditi širina trake?

Da. Širina se može odabrati ili razmotriti unutar dostupnog asortimana proizvoda, u skladu s rovom, ukopanom instalacijom i projektnom specifikacijom.

Da li je podzemna traka upozorenja namijenjena samo za električne kablove?

Ne. Električni kablovi su važna primjena za JINPOWER, ali isti koncept upozorenja može se koristiti i za telekomunikacijske i druge projekte podzemnih instalacija kada konfiguracija proizvoda odgovara zahtjevima projekta.

Zatražite informacije i cijenu podzemne trake upozorenja

Ako kupujete podzemnu traku upozorenja za energetski kabl, trafostanicu, projekat obnovljive energije, telekomunikacijsku trasu ili komunalnu infrastrukturu, pošaljite nam stvarnu specifikaciju umjesto da samo tražite „cijenu podzemne trake“.

Navedite potrebnu širinu, debljinu od 12 mil ili 15 mil, izvedbu koja se može ili ne može detektovati, tekst upozorenja, boju, ukupnu dužinu trase i količinu.

Ako projekat već ima crtež, tendersku specifikaciju ili odobreni tekst upozorenja, pošaljite nam te informacije uz zahtjev za ponudu. JINPOWER će zatim moći potvrditi konfiguraciju podzemne trake upozorenja prije izrade ponude i početka proizvodnje.
