Fő termékjellemzők

• PE föld alatti figyelmeztető szalag földbe fektetett kábelek és közművezetékek azonosításához
• Elérhető szélesség: 10–120 cm
• 12 mil és 15 mil vastagságban
• 500 m tekercsenként
• Érzékelhető és nem érzékelhető kivitelben
• Az érzékelhető változat beépített fémelemmel is elérhető
• A projekt követelményeinek megfelelő egyedi szélesség, hosszúság és figyelmeztető szöveg kérhető
• Energiakábelekhez, kábelcsatornákhoz, távközlési vezetékekhez és más föld alatti közművezetékekhez alkalmas
• Korai vizuális figyelmeztető rétegként készült, még azelőtt, hogy a földmunkák elérnék a föld alatti közművet

Rövid műszaki specifikáció

Érzékelhető vagy nem érzékelhető: melyikre van szüksége?

A méret és a vastagság kiválasztása után általában ez az első döntés.

Az érzékelhető szalag nem egyszerűen a hagyományos figyelmeztető szalag „erősebb” változata. A fő különbség a hozzáadott helymeghatározási funkció.

Ha a pályázati vagy közműspecifikáció előírja az útvonal későbbi felderíthetőségét, ezt már az ajánlatkéréskor jelezze, hogy a gyártás előtt megerősíthessük a megfelelő kivitelt.

Gyors kiválasztási útmutató

Mi az a föld alatti figyelmeztető szalag?

A föld alatti figyelmeztető szalag egy földbe fektetett, vizuális figyelmeztető réteg, amelyet a föld alatti kábel, védőcső, csővezeték vagy közműnyomvonal fölé helyeznek.

Az elv egyszerű: ha később földmunkát végeznek, a munkásoknak a ténylegesen alatta lévő kábel vagy közművezeték előtt kell elérniük a figyelmeztető szalagot.

Ez korai figyelmeztetést ad a földmunkát végző csapatnak arról, hogy a közelben föld alatti vezeték található, és a munkát a projekt föld alatti közművekre és földmunkákra vonatkozó eljárásai szerint kell folytatni.

AMágneses, visszahúzható biztonsági kordonnalvagyDobozos figyelmeztetőszalag-adagolóvalellentétben ez a termék nem a föld feletti, ideiglenes elhatárolásra szolgál.

A föld alatt helyezik el, és a későbbi földmunkákra figyelmeztető jelzésként a földbe fektetett nyomvonalnál marad.

Hogyan ad korai figyelmeztetést a föld alatti figyelmeztető szalag?

Képzeljen el egy közműfolyosó mentén eltemetett tápkábelt.

A felszín és a kábel közötti földréteg önmagában való meghagyása helyett a projekttervben meghatározott helyen, a kábelnyomvonal fölé jól látható jelölésű figyelmeztető szalagot fektetnek.

Ha évekkel később földmunkát végeznek a területen, a munkások először a figyelmeztető szalaggal találkoznak.

A nyomtatott felirat azonnal közölheti például a következő információkat:

• Alatta földbe fektetett elektromos kábel található
• Nagyfeszültségű kábel nyomvonala
• Föld alatti közművezeték
• Távközlési kábel
• Más, a projektre jellemző föld alatti vezeték

Ez az egyszerű figyelmeztető réteg különösen hasznos olyan projekteknél, ahol a föld alatti vezetékek sok éven át üzemben maradhatnak, és a későbbi karbantartó csapatok nem feltétlenül ismerik az eredeti telepítést.

Hogyan működik az érzékelhető föld alatti figyelmeztető szalag?

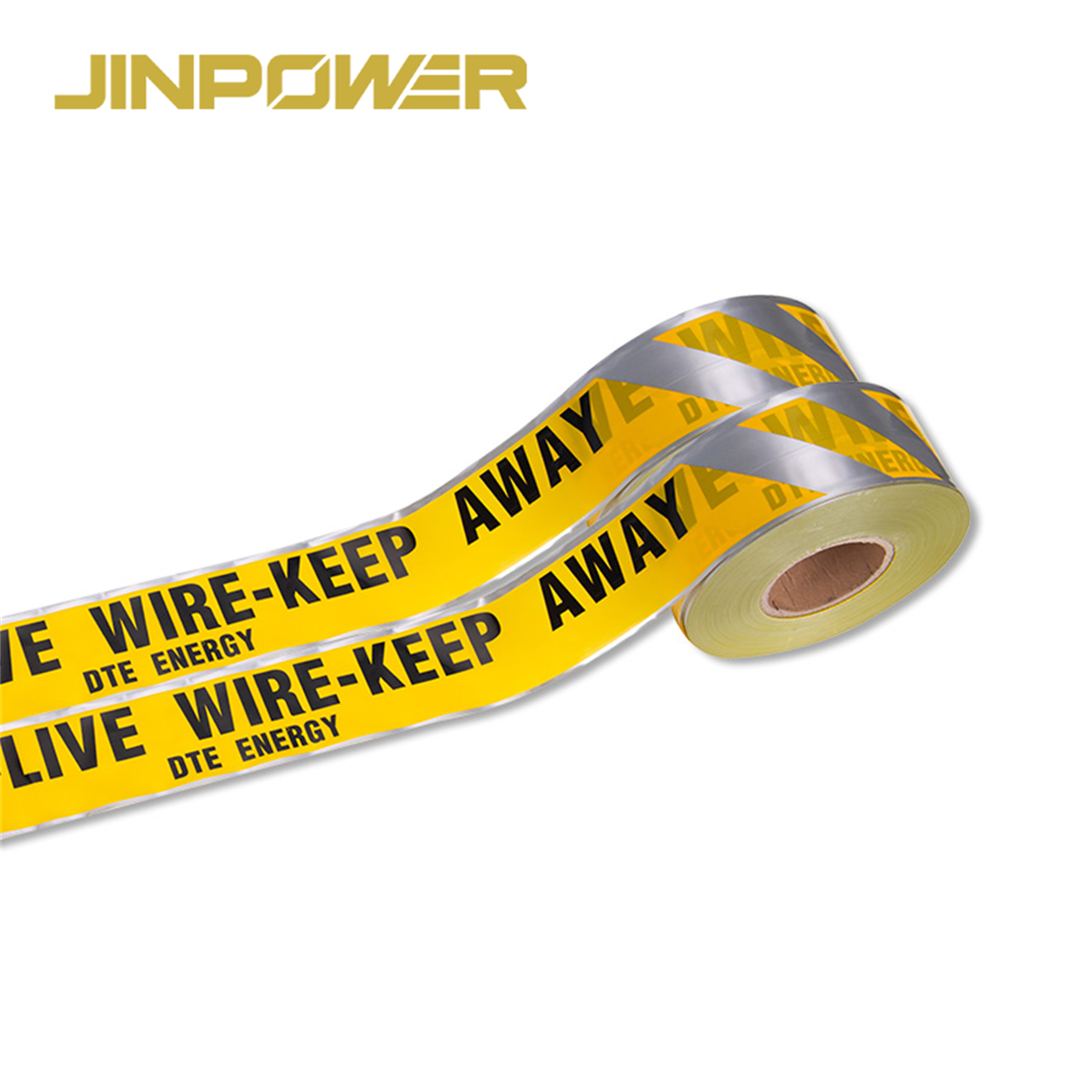

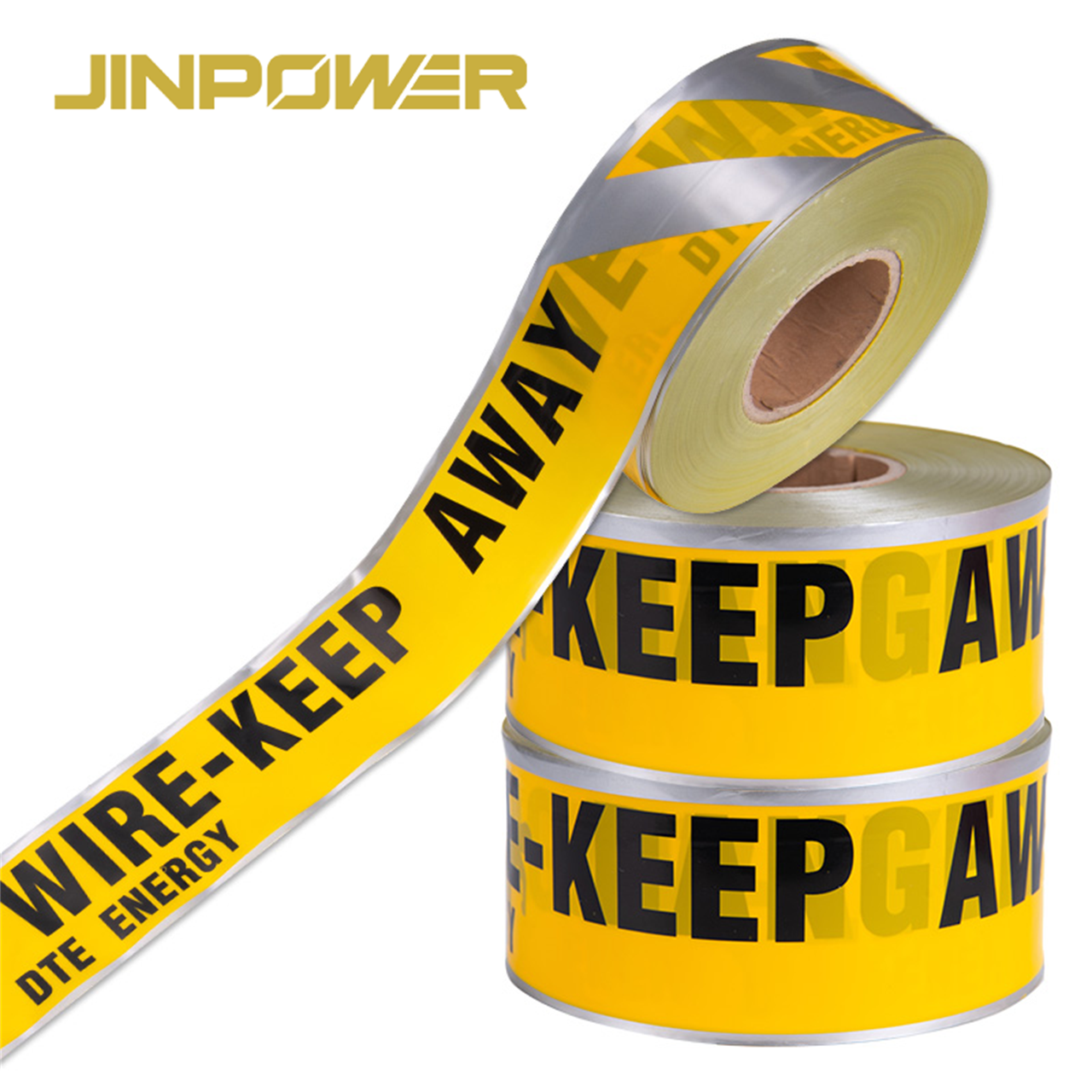

Az érzékelhető változat beépített fémelemet tartalmaz.

Megfelelő helymeghatározó berendezéssel és a projekt helymeghatározási módszere szerint alkalmazva lehetővé teszi a telepített nyomvonal föld feletti felderítését.

Ez különösen hasznos lehet, ha:

• A földmunkák előtt ismét meg kell találni az eltemetett nyomvonalat
• Magát a kábelt vagy csövet nehéz közvetlenül felderíteni
• A projektspecifikáció érzékelhető figyelmeztető réteget ír elő
• A későbbi karbantartó csapatoknak további módszerre van szükségük a föld alatti nyomvonal követéséhez

A pontos fémszerkezetet a kiválasztott termékkivitel szerint kell megerősíteni. Az érzékelési távolságot, a helymeghatározó beállításait és az egyéb felderítési teljesítményjellemzőket nem szabad adottnak tekinteni, kivéve, ha azokat a jóváhagyott projektspecifikáció vagy termékdokumentáció meghatározza.

A termék fő szerkezeti elemei

PE figyelmeztető réteg

A PE alkotja a figyelmeztető szalag fő testét.

Föld alatti használat esetén az anyagnak hosszú tekercsekben is könnyen kezelhetőnek kell maradnia olyan környezetben, ahol nedvességgel és talajjal való érintkezés várható.

Projektbeszerzéskor azonban önmagában az anyag megnevezése nem elegendő. A szélességet, a vastagságot, a figyelmeztető feliratot és az érzékelhetőség követelményét együtt kell értékelni.

Fém érzékelőelem

Az érzékelhető kivitel a figyelmeztető szalagba integrált fémelemet tartalmaz.

Ennek célja a nyomvonal későbbi felderítésének támogatása. A pontos érzékelhető szerkezet a kiválasztott termékkiviteltől függ, ezért megrendelés előtt meg kell erősíteni.

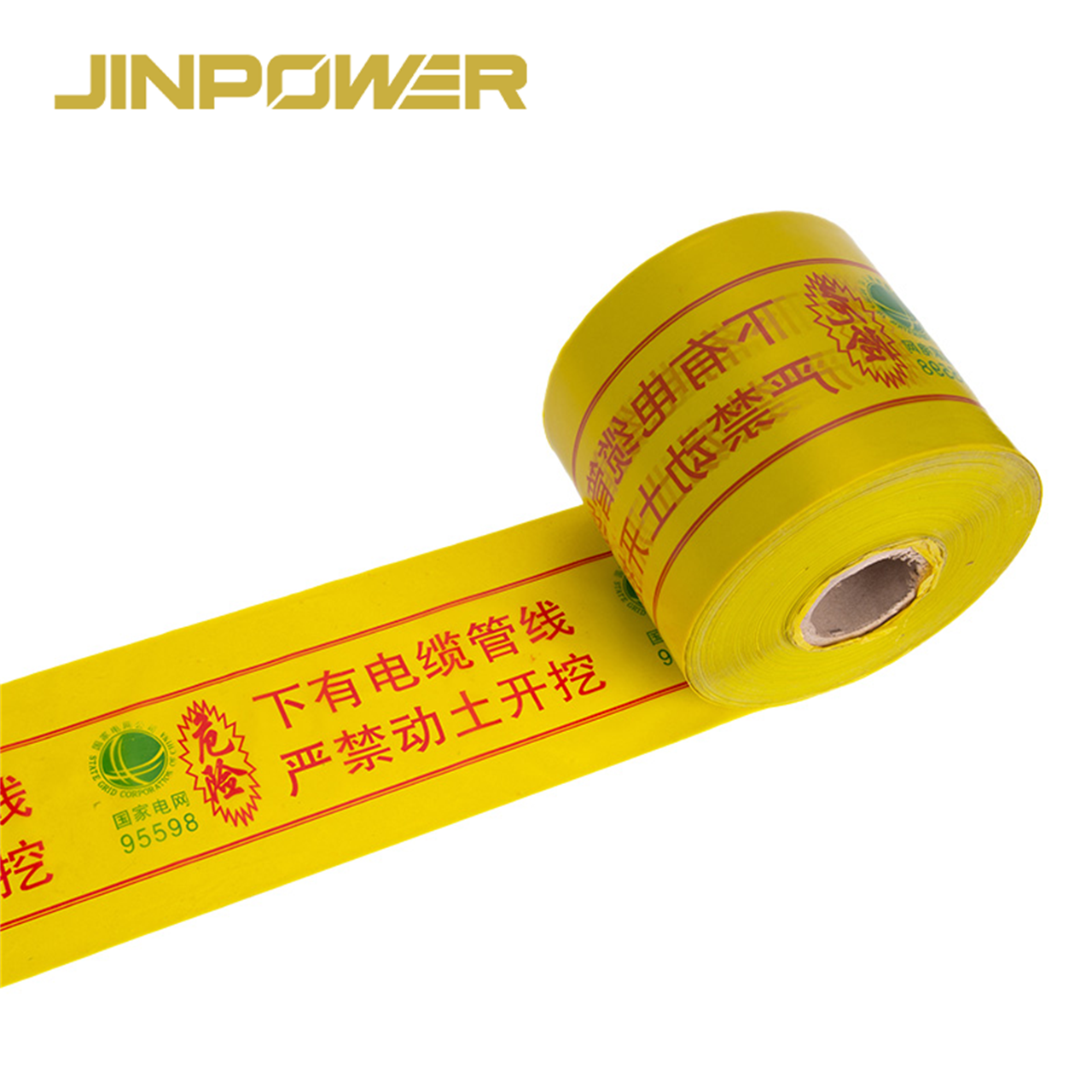

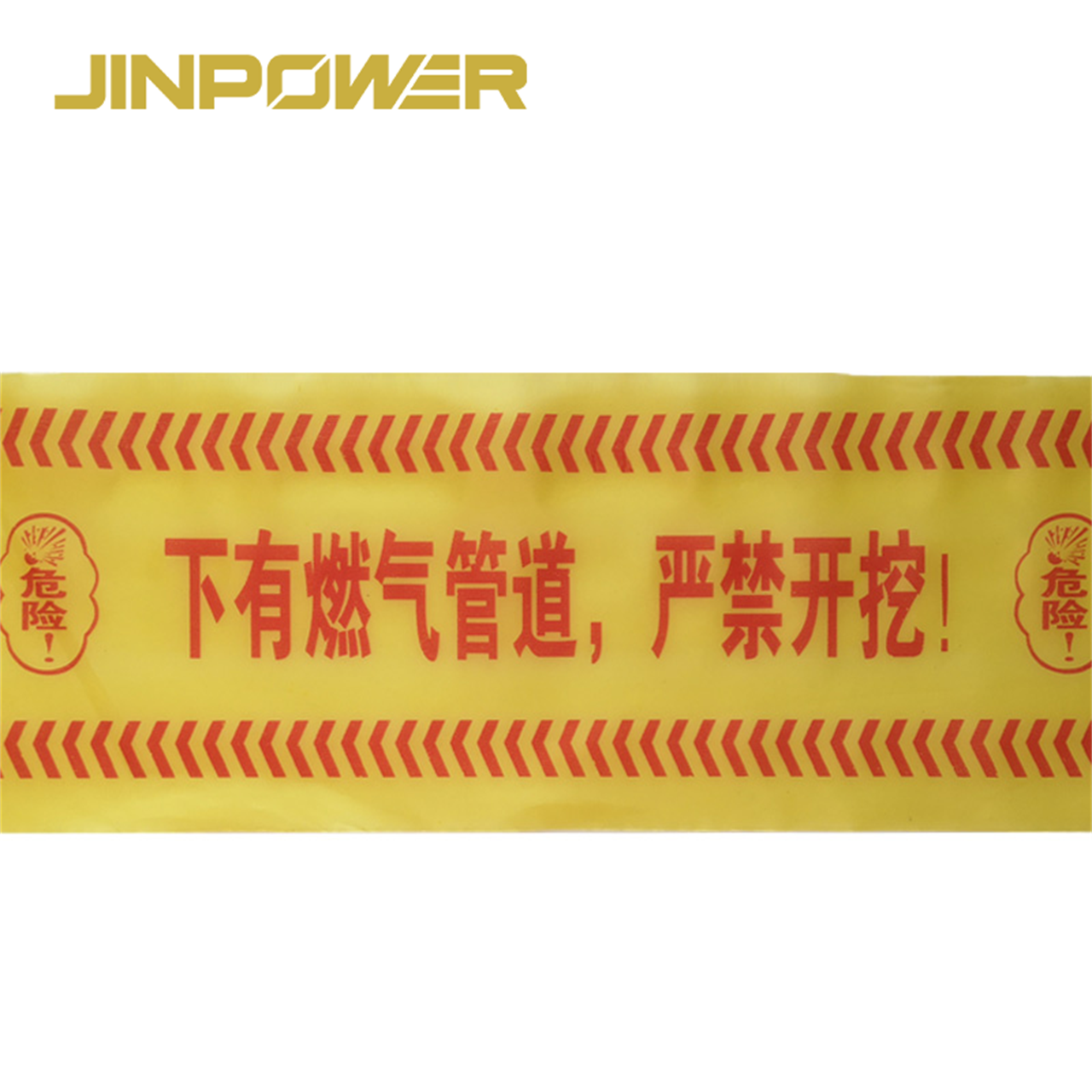

Nyomtatott figyelmeztető felirat

A nyomtatott figyelmeztető felirat tájékoztatja a későbbi munkásokat arról, milyen föld alatti közmű található alatta.

Egy elektromos projekt például az alábbi szövegeket írhatja elő:

• VIGYÁZAT, ALATTA FÖLD ALATTI ELEKTROMOS KÁBEL
• FIGYELEM, ALATTA ELEKTROMOS VEZETÉK
• FÖLD ALATTI NAGYFESZÜLTSÉGŰ KÁBEL

A tényleges szöveget a projekt, a közműszolgáltató vagy a helyi előírás szerint kell meghatározni, nem pedig minden piacon egy általános feliratot alkalmazni.

12 mil vagy 15 mil: melyik vastagságot válassza?

A JINPOWER föld alatti figyelmeztető szalag 12 mil és 15 mil vastagságban kapható.

Fontos, hogy ne feltételezzük: a vastagabb kivitel minden projekthez automatikusan „jobb”.

A megfelelő vastagságot az alábbiak szerint kell kiválasztani:

• Projektspecifikáció
• Közműszolgáltatói követelmény
• Pályázati dokumentáció
• Előírt szalagszerkezet
• Helyi telepítési követelmény

Ha a pályázati kiírás már meghatározza a minimális vastagságot, ezt tüntesse fel az ajánlatkérésben.

Hogyan válassza ki a megfelelő szalagszélességet?

A rendelkezésre álló szélesség 10 cm-től 120 cm-ig terjed, így a vásárlók az egyetlen keskeny figyelmeztetőszalag-méretnél jóval rugalmasabban választhatnak.

A megfelelő szélesség attól függ, mi kerül a földbe, és a projekt hogyan kívánja megjelölni a föld alatti nyomvonalat.

A mérlegelendő szempontok többek között:

• Egyetlen kábel vagy több kábel
• Kábelvédő cső vagy kábelcsatorna-köteg
• A teljes árok szélessége
• A közműfolyosó szélessége
• Az előírt figyelmeztető felirat mérete
• Láthatóság földmunka közben
• Projekt- vagy közműszolgáltatói specifikáció

Egy egyszerű kábelnyomvonalhoz elegendő lehet a keskeny szalag, míg széles kábelcsatorna-köteghez vagy közműfolyosóhoz célszerűbb lehet a szélesebb kivitel.

A szélesség megszokásból történő kiválasztása helyett mindig a projektrajzot kell elsődlegesnek tekinteni.

Miért előnyös az 500 m-es tekercs infrastrukturális projektekhez?

A földbe fektetett kábel- és közműprojektek gyakran több száz vagy több ezer méteren húzódnak.

Az 500 m-es tekercs csökkenti annak szükségességét, hogy egy hosszú kábelnyomvonal mentén sok rövid tekercset kelljen kezelni, és megkönnyíti a kivitelezők és projektbeszerzők számára a mennyiség megtervezését.

Hasznos például az alábbi projektekhez:

• Alállomási kábelnyomvonalak
• Villamosenergia-elosztási projektek
• Naperőművek kábelfolyosói
• Ipari kábelárkok
• Távközlési nyomvonalak
• Közmű-infrastrukturális projektek

Az 500 m a tekercs hosszát jelöli. Ez nem jelenti azt, hogy minden telepítésnél megszakítás nélküli, egybefüggő 500 m-es szakaszt kell használni.

A tényleges telepítésnek az árokszakaszokat, az építési rajzokat, a csatlakozásokat, a nyomvonalváltozásokat és a projekt kivitelezési módszerleírását kell követnie.

A figyelmeztető szín feleljen meg a projektszabványnak

A különböző közműszolgáltatók és piacok eltérő színrendszereket alkalmazhatnak az elektromos, gáz-, távközlési, víz- és más föld alatti közművek megjelölésére.

Ezért a színt nem szabad pusztán azért kiválasztani, mert „figyelmeztető színnek tűnik”.

A gyártás előtt erősítse meg az alábbiakat:

• Közmű típusa
• Előírt háttérszín
• Előírt szövegszín
• Helyi közműjelölési szokások
• Pályázati vagy projektrajzi követelmény

A színjelölési szokások nem minden piacon egységesek, ezért mindig a projektspecifikáció az irányadó.

Egyedi figyelmeztető szöveg a projekthez

A JINPOWER a megerősített föld alatti figyelmeztetőszalag-kivitel alapján egyedi figyelmeztető szövegről is egyeztethet.

A projektre vonatkozó információk többek között az alábbiakat tartalmazhatják:

• Föld alatti közmű típusa
• Elektromos figyelmeztető felirat
• Feszültségre vonatkozó megfogalmazás, ha szükséges
• Közműszolgáltató vagy projekt neve
• Helyi nyelvű figyelmeztetés
• Kétnyelvű vagy többnyelvű figyelmeztető szöveg

Exportprojektek esetén célszerű a véglegesen jóváhagyott szöveget megadni, nem pedig arra kérni a beszállítót, hogy a biztonsági feliratot a gyártás megkezdése után fordítsa le.

Főbb alkalmazások

Földbe fektetett tápkábelek

A földbe fektetett tápkábelek a föld alatti figyelmeztető szalag egyik legfontosabb alkalmazási területét jelentik.

A projektterv szerint a szalagot a földbe fektetett kábelnyomvonal fölé helyezik, hogy a későbbi földmunka során a munkások a figyelmeztető réteget érjék el először, ne magát a kábelt.

Elektromos projekteknél a gyártás előtt meg kell erősíteni a figyelmeztető feliratot, a szélességet, a színt és az érzékelhetőség követelményét.

Kábelvédő csövek és kábelcsatorna-kötegek

Ha több kábelt helyeznek védőcsőbe vagy szélesebb kábelcsatorna-kötegbe, a figyelmeztető szalag az egész közműfolyosó és a projekt jelölési követelményei szerint választható ki.

A legfeljebb 120 cm-es szélesség nagyobb rugalmasságot biztosít a szélesebb föld alatti telepítéseknél.

Alállomási kábelnyomvonalak

Az alállomásokon gyakran találhatók a különböző berendezési területeket összekötő föld alatti vezérlő-, táp- és segédkábel-nyomvonalak.

A jól azonosítható, földbe fektetett figyelmeztető réteg segíthet a későbbi karbantartó és építési munkacsoportoknak felismerni a föld alatti kábelnyomvonalat, mielőtt a földmunka elérné a kábelt.

Napenergia- és megújulóenergia-projektek

A naperőművekben és más megújulóenergia-projektekben hosszú föld alatti AC- vagy DC-kábelszakaszok köthetik össze a napelemmezőket, inverterállomásokat, transzformátorokat és alállomásokat.

Az 500 m-es tekercs praktikus ezekhez a hosszú kábelfolyosókhoz, az érzékelhető kivitel pedig akkor választható, ha a projekt előírja a nyomvonal későbbi felderíthetőségét.

Távközlési és optikai kábelnyomvonalak

A föld alatti figyelmeztető szalag földbe fektetett távközlési védőcsövek és optikai kábelnyomvonalak fölött is használható, ha a projekt a későbbi földmunkákhoz látható figyelmeztető réteget igényel.

A szövegnek és a színnek meg kell felelnie a távközlési szolgáltató vagy a projekt követelményeinek.

Egyéb föld alatti közművek

Ugyanez az alapvető figyelmeztetési megoldás más föld alatti közműnyomvonalaknál is alkalmazható, amennyiben az anyag, a szín, a szöveg és az érzékelhetőség megfelel az adott projektspecifikációnak.

Föld alatti és föld feletti figyelmeztető szalag összehasonlítása

A föld feletti, ideiglenes munkaterületekhez tekintse meg a teljesBiztonsági figyelmeztető szalagtermékválasztékot.

Az érzékelhető szalag nem helyettesíti a közműfelderítési eljárásokat

Az érzékelhető figyelmeztető szalag megkönnyítheti a nyomvonal későbbi felderítését, de földmunka előtt nem tekinthető az egyetlen információforrásnak.

A föld alatti munkák során továbbra is szükség lehet az alábbiakra:

• Projektrajzok
• Közmű-nyilvántartások
• Jóváhagyott helymeghatározási eljárások
• Felmérési adatok
• Helyszíni közműjelölések
• Biztonságos földmunkavégzési eljárások

A figyelmeztető szalag a föld alatti közművek azonosításának egyik eleme, nem helyettesíti a teljes felderítési és földmunkafolyamatot.

Milyen mélyre kell telepíteni a föld alatti figyelmeztető szalagot?

Nincs olyan egyetlen telepítési mélység, amelyet minden projektnél változtatás nélkül alkalmazni kellene.

A megfelelő elhelyezés az alábbiaktól függ:

• A földbe fektetett közmű mélysége
• Kábel vagy közmű típusa
• Árok kialakítása
• Helyi közműszabvány
• Projektspecifikáció
• Kivitelezési módszer

A figyelmeztető szalagot a földbe fektetett közmű fölé, a jóváhagyott projektrajzban, közműszolgáltatói követelményben vagy helyi telepítési szabványban meghatározott helyre kell telepíteni.

Nem javasoljuk, hogy a telepítési mélységet általános online ajánlás alapján válassza ki, ha a projekthez már rendelkezésre áll saját mérnöki specifikáció.

Mit ellenőrizzen a vásárló a megrendelés jóváhagyása előtt?

Tárolás és kezelés

A föld alatti figyelmeztető szalag kezelése egyszerű, de a megfelelő tárolás segít tisztán és telepítésre készen tartani a hosszú tekercseket.

• Telepítés előtt tartsa a tekercseket tisztán és szárazon
• Szállítás közben óvja a szalagot a szükségtelen vágásoktól és átszúrásoktól
• Ne húzza a tekercset éles felületen
• Ne helyezzen nehéz tárgyakat a tekercsre, ha azok deformálhatják a szalagot
• Ügyeljen arra, hogy a nyomtatott figyelmeztető szöveg tiszta és jól olvasható maradjon
• Az érzékelhető szalagot gondosan tárolja, hogy elkerülje a beépített fémelem szükségtelen sérülését
• Az árokba szállítás előtt ellenőrizze, hogy a termék megfelel-e a jóváhagyott specifikációnak

Mikor kell a föld alatti figyelmeztető szalagot a telepítés előtt visszautasítani?

A tekercset telepítés előtt ellenőrizni kell, ha felmerül annak gyanúja, hogy már nem felel meg a jóváhagyott projektkövetelménynek.

A gyakori problémák közé tartoznak:

• Nem megfelelő szalagszélesség
• Nem megfelelő vastagság
• Nem megfelelő figyelmeztető felirat
• Nem megfelelő projekt nyelve
• Nem megfelelő szín
• Sérült vagy olvashatatlan nyomtatás
• Súlyos vágások vagy szakadások
• Nem megfelelő érzékelhető / nem érzékelhető kivitel
• Az érzékelőelem látható sérülése
• A tekercs azonosítója nem egyezik a jóváhagyott megrendeléssel

JINPOWER szállítás előtti ellenőrzések

Közműszolgáltatói, EPC-, kivitelezői és forgalmazói megrendeléseknél arra összpontosítunk, hogy a szállított szalag megfeleljen a megerősített projektspecifikációnak.

• PE anyagkivitel
• Szalagszélesség
• 12 mil / 15 mil vastagság
• Tekercshossz
• Érzékelhető / nem érzékelhető kivitel
• Figyelmeztető szöveg
• Nyelv
• Szín és nyomtatási megjelenés
• Tekercsek mennyisége
• Csomagolás

Egyedi nyomtatású projektek esetén a figyelmeztető szöveget és az elrendezést a sorozatgyártás megkezdése előtt jóvá kell hagyni.

Projekt szerinti testreszabás

A föld alatti figyelmeztető szalag specifikációját gyakran projektenként határozzák meg, ezért itt a testreszabás fontosabb, mint számos általános biztonsági terméknél.

A JINPOWER az alábbiakról tud egyeztetni:

• Szalagszélesség
• Szalaghossz
• 12 mil / 15 mil vastagság
• Érzékelhető kivitel
• Figyelmeztető szöveg
• Helyi nyelvű szöveg
• Többnyelvű figyelmeztető szöveg
• Projekt szerinti színkövetelmény
• Csomagolás

A hibák elkerülésének legjobb módja, ha az ajánlatkéréssel együtt elküldi a tényleges pályázati specifikációt, rajzot vagy jóváhagyott figyelmeztető szöveget.

Hogyan illeszkedik a föld alatti figyelmeztető szalag a JINPOWER biztonsági figyelmeztető termékkínálatába?

A különböző föld alatti és föld feletti helyszíni elhatárolási alkalmazásokhoz tekintse meg a teljesBiztonsági figyelmeztető szalagtermékválasztékot.

Miért érdemes föld alatti figyelmeztető szalagot a JINPOWER-től vásárolni?

Elektromos és közműprojektekhez készült

A JINPOWER elektromos biztonsági és közműtermékekre szakosodott, ezért tudjuk, hogy a föld alatti figyelmeztető szalagot általában valódi kábel-, alállomási vagy infrastrukturális specifikáció részeként vásárolják, nem pedig általános műanyag szalagként.

Széles méretválaszték

A 10–120 cm-es szélességtartomány rugalmasságot biztosít a projektbeszerzőknek az egyszerű kábelnyomvonalaktól a jóval szélesebb árkokig és közműfolyosókig.

Érzékelhető és nem érzékelhető változatok

A vásárlók választhatnak hagyományos, vizuális figyelmeztető kivitelt, vagy érzékelhető változatot, ha a projekt előírja a nyomvonal későbbi felderíthetőségét.

Projekt szerinti nyomtatás

A figyelmeztető szöveg a tényleges föld alatti közmű, a helyi nyelv és a projekt követelményei alapján egyeztethető, így nem kell minden piacon ugyanazt az általános feliratot használni.

Hosszú tekercsek

Az 500 m-es tekercsek jól megfelelnek a hosszú kábel- és infrastrukturális nyomvonalakhoz, és megkönnyítik az EPC-kivitelezők, közműszolgáltatók és forgalmazók mennyiségtervezését.

Mit tüntessen fel az ajánlatkérésben?

Gyakran ismételt kérdések

Mire használható a föld alatti figyelmeztető szalag?

Föld alatti kábel, védőcső, csővezeték vagy közműnyomvonal fölé fektetik, hogy a terület későbbi feltárása esetén korai vizuális figyelmeztetést adjon.

Milyen anyagból készül a szalag?

A JINPOWER jelenlegi föld alatti figyelmeztető szalagja PE-ből készül.

Milyen szélességek érhetők el?

A rendelkezésre álló szélesség 10 cm-től 120 cm-ig terjed, a projekt követelményeitől függően.

Milyen vastagságban érhető el?

A jelenlegi termékválaszték 12 mil és 15 mil változatot tartalmaz.

Milyen hosszú egy tekercs?

A jelenlegi standard kivitel 500 m-es tekercs.

Mit jelent az, hogy „érzékelhető föld alatti figyelmeztető szalag”?

Azt jelenti, hogy a szalag beépített fémelemet tartalmaz, amely megfelelő helymeghatározó berendezéssel támogatja a nyomvonal későbbi felderítését.

Az érzékelhető szalag mindig jobb?

Nem feltétlenül. Ha a projekt csak föld alatti vizuális figyelmeztető réteget igényel, elegendő lehet a nem érzékelhető változat. Ha a nyomvonal későbbi felderítésére is szükség van, érdemes érzékelhető kivitelt választani.

Helyettesítheti a föld alatti figyelmeztető szalag a kábelkeresőt?

Nem. Az érzékelhető szalag támogatja a nyomvonal felderítését, de nem helyettesíti a közmű-nyilvántartásokat, a jóváhagyott felderítési eljárásokat, a felmérési adatokat vagy a biztonságos földmunkavégzést.

Milyen mélyre kell eltemetni a szalagot?

A telepítési mélységnek a jóváhagyott projektrajzot, a közműspecifikációt vagy a helyi telepítési követelményt kell követnie. Nincs egyetlen mélység, amelyet automatikusan minden projektnél alkalmazni kellene.

Testreszabható a figyelmeztető szöveg?

Igen. A szöveg a projekt követelményei szerint egyeztethető, beleértve az elektromos kábelekre vonatkozó feliratokat, a közműazonosítást, valamint a helyi nyelvű vagy többnyelvű figyelmeztetéseket.

Testreszabható a szalag szélessége?

Igen. A szélesség az árok, a föld alatti közmű és a projektspecifikáció alapján választható ki vagy egyeztethető a rendelkezésre álló termékválasztékon belül.

A föld alatti figyelmeztető szalag kizárólag elektromos kábelekhez használható?

Nem. Az elektromos kábelek a JINPOWER egyik fő alkalmazási területét jelentik, de ugyanez a figyelmeztetési megoldás távközlési és más föld alatti közműprojektekhez is használható, ha a termékkivitel megfelel a projekt követelményeinek.

Kérjen információt és árajánlatot föld alatti figyelmeztető szalagra

Ha föld alatti figyelmeztető szalagot vásárol tápkábelhez, alállomáshoz, megújulóenergia-projekthez, távközlési nyomvonalhoz vagy közmű-infrastrukturális munkához, ne csak „föld alatti szalagárat” kérjen, hanem küldje el a tényleges specifikációt.

Adja meg a kívánt szélességet, a 12 mil vagy 15 mil vastagságot, az érzékelhető vagy nem érzékelhető kivitelt, a figyelmeztető szöveget, a színt, a nyomvonal teljes hosszát és a mennyiséget.

Ha a projekthez már rendelkezésre áll rajz, pályázati specifikáció vagy jóváhagyott figyelmeztető szöveg, küldje el ezeket az ajánlatkéréssel együtt. A JINPOWER így már az árajánlat és a gyártás előtt megerősítheti a föld alatti figyelmeztető szalag megfelelő kivitelét.
